Instructions d'installation :

Les méthodes de câblage doivent être conformes au Code national de l'électricité/NFPA 70/ANSI ainsi qu'à tous les codes locaux et aux autorités compétentes.

Le produit est destiné à un usage intérieur uniquement.

1. Retirez la platine arrière du boîtier avant de percer. Ne jetez pas le matériel.

Remarque : Assurez-vous que le matériel ne gêne pas les composants de la carte de circuit imprimé.

2. Marquez et percez les entrées désirées sur le boîtier pour faciliter le câblage. Les raccords de type NEMA 4X maximum à utiliser doivent être de 0,5 po.

Suivez les spécifications du fabricant pour la taille d'ouverture appropriée.

Remarque : Les entrées pour raccords de conduit doivent être faites uniquement au bas du boîtier.

Des connecteurs / moyeux de conduit certifiés UL et de type NEMA 4X doivent être utilisés pour les entrées de taille appropriée.

3. Montage du boîtier certifié NEMA4/4X :

Montage mural* : Montez l'unité à l'emplacement désiré. Marquez et percez des trous alignés avec les trous supérieurs et inférieurs de la bride du boîtier.

Fixez le boîtier avec des fixations appropriées (par exemple, vis et chevilles ; boulons et écrous de blocage, etc.) compatibles avec la surface de montage et de longueur / construction suffisantes pour assurer un montage sécurisé (Fig. 2, p. 2).

Montage sur poteau : Reportez-vous aux Fig. 3 à 7, p. 2.

Remarque : Toutes les entrées pour raccords de conduit doivent être situées au bas du boîtier.

4. Pour faciliter l'entrée des fils, utilisez des connecteurs, bagues et câbles étanches certifiés NEMA.

Sauvegarde par batterie :

• Le boîtier T1BXWP1F4D peut accueillir jusqu'à deux (2) batteries 12VCC/7AH.

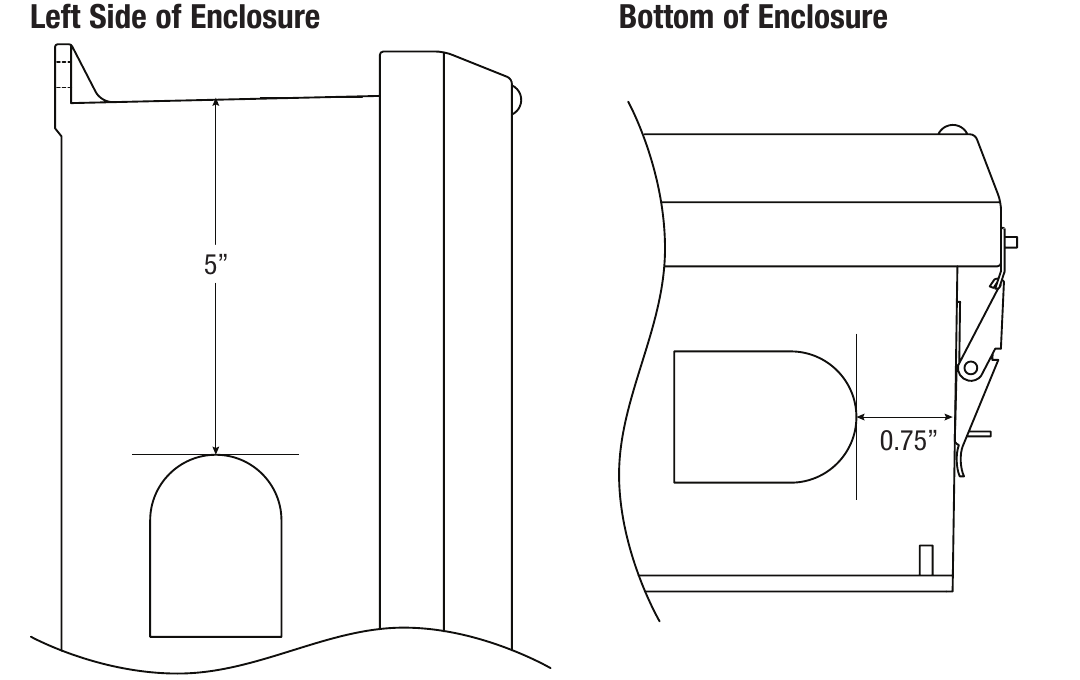

Installation de Vent2** sur le boîtier du contrôleur - Petit :

Fig. 1

1. En utilisant le gabarit fourni dans le sac Vent2, installez les évents aux positions indiquées ci-dessus.

Accessoires (à commander séparément)

*Kit de montage sur poteau PMK2

Le kit de montage sur poteau PMK2 est conçu pour simplifier l'installation des unités extérieures. Il convient aux poteaux de diamètre de 2 à 8 po ou aux poteaux carrés de 5 po (127 mm).

Le kit comprend :

- Deux (2) supports de montage en acier revêtu de poudre.

- Quatre (4) boulons en acier inoxydable et rondelles frein.

- Deux (2) sangles à dégagement rapide à vis sans fin.

**Évents d'air Vent2 pour boîtiers certifiés NEMA4/4X

Deux (2) évents en fibre de verre à finition mate lisse, avec matériel et gabarit inclus.

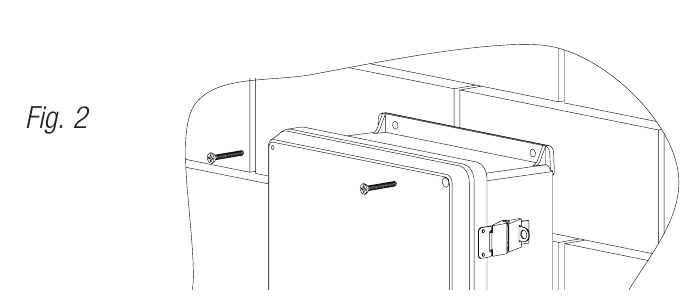

Installation murale 1- Placez l'unité à l'emplacement désiré et fixez-la avec des vis de montage (non incluses) (Fig. 2, p. 2).

Montage sur poteau à l'aide du kit de montage sur poteau optionnel PMK2 (non inclus) :

Cette installation doit être effectuée par un personnel qualifié. Ce produit ne contient aucune pièce réparable. Le PMK2 est destiné à être utilisé avec les alimentations électriques ou accessoires Altronix certifiés pour l'extérieur et logés dans des boîtiers WP2. Les supports sont conçus pour être utilisés avec les sangles à dégagement rapide à vis sans fin (deux incluses).

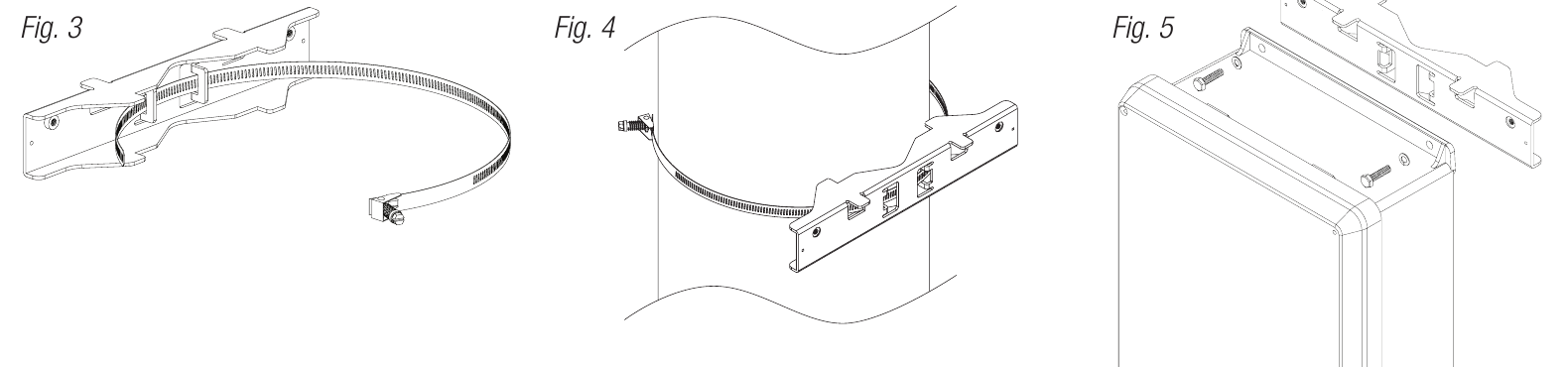

1. Passez une (1) sangle à dégagement rapide à vis sans fin dans les fentes à l'arrière d'un support de montage (Fig. 3, p. 2).

2. Une fois la hauteur désirée du support de montage supérieur sur le poteau atteinte, serrez les sangles en faisant passer l'extrémité ouverte de la sangle dans le mécanisme de verrouillage de la sangle, puis serrez la vis avec un tournevis plat ou un embout hexagonal de 5/16 po (Fig. 4, p. 2 et Fig. 6, p. 2).

3. Fixez le support inférieur au boîtier en insérant les boulons à travers la bride du boîtier et dans le support, en serrant les boulons avec une douille hexagonale de 7/16 po (Fig. 5, p. 2).

4. Passez la deuxième sangle à dégagement rapide à vis sans fin dans les fentes à l'arrière du support de montage inférieur (Fig. 3, p. 2).

5. Montez le boîtier sur le support supérieur en insérant les boulons à travers la bride du boîtier et dans le support, en serrant les boulons avec une douille hexagonale de 7/16 po (Fig. 5, p. 2).

6. Serrez les sangles du support inférieur en faisant passer l'extrémité ouverte de la sangle dans le mécanisme de verrouillage de la sangle, puis serrez la vis avec un tournevis plat ou un embout hexagonal de 5/16 po (Fig. 3, p. 2).

7. Coupez l'excédent des sangles.
