Boîtier pour petit contrôleur ButterflyMX - Fiche technique
Fiche technique du produit
Le boîtier pour petit contrôleur ButterflyMX offre aux installateurs une méthode normalisée et professionnelle pour déployer le contrôle d'accès ButterflyMX aux portails, garages, postes de garde, bâtiments détachés et autres petites entrées ou entrées éloignées. En combinant boîtier, montage, alimentation et organisation du câblage en une seule solution, il réduit le travail de conception personnalisé, le temps d'installation, les composants manquants, les erreurs de câblage et les appels de service futurs tout en offrant une installation plus propre et plus sécurisée.
Conçu pour une à quatre portes, le boîtier certifié NEMA comprend un plan de montage, une alimentation/intégrée de chargeur 12VCC ou 24VCC, 4A (réglée en usine à 12VCC) et un module de distribution d'alimentation à quatre sorties protégé par PTC ou fusible en verre. Il peut accueillir jusqu'à deux contrôleurs ButterflyMX 2-portes, ou un contrôleur 2-portes et un routeur cellulaire ButterflyMX, avec une disposition organisée qui simplifie le montage, le câblage sur site, la gestion des câbles et l'accès au service.

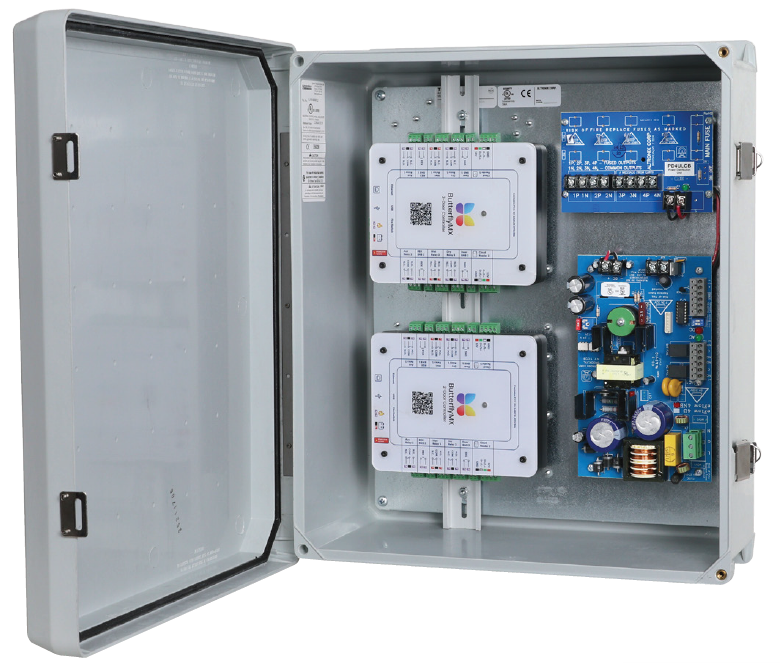

Boîtier pour petit contrôleur (Les contrôleurs ButterflyMX 2-portes ne sont pas inclus)
Caractéristiques principales
Alimentation/chargeur 12VCC ou 24VCC
Peut accueillir jusqu'à deux (2) contrôleurs ButterflyMX 2-portes
Supervision :
Panne secteur (AC Fail)
Batterie faible et présence de batterie
Arrêt en cas de faible puissance
Plan de montage en acier galvanisé 16 AWG simplifiant la disposition des cartes et la gestion des fils
Boîtier certifié NEMA4/4X, IP66
Polyester renforcé de fibre de verre moulé par compression à chaud, sans halogène, auto-extinguible
Charnière continue en acier inoxydable et loquets verrouillables en acier inoxydable
Les brides intégrées simplifient le montage mural ou sur poteau
Homologations : Conformité européenne CE
Garantie à vie (uniquement sur les alimentations/chargeurs Altronix et sous-ensembles)
Spécifications
Alimentation (eFlow4NB)
Tension d'entrée
120VAC, 60Hz, 3,5A
Calibre du fusible
5A/250V
Tension de sortie
12VCC ou 24VCC
Courant de sortie
4A en continu
Autres
Protection contre les surtensions. Filtrée et régulée
Charge de batterie
Capacité
12VCC/7AH (2 dans le boîtier); 40AH/65AH (nécessite un boîtier séparé)
Type
Plomb-acide scellée ou type gel
Basculement
Instantané en cas de perte du secteur
Note : Les batteries sont vendues séparément.
Supervision
Panne secteur
Contacts de type « C »
Batterie
Contacts de type « C »
Arrêt en cas de faible puissance CC
Coupe les bornes de sortie CC si la tension de la batterie tombe en dessous de 70–75 % pour les unités 24V (selon l'alimentation). Empêche la décharge profonde de la batterie.
Indicateurs (DEL)
Entrée
120VAC présente
Sortie CC
Alimentée
Batterie
Déchargée ou non connectée
Module de distribution d'alimentation (PD4ULCB)
Tension d'entrée
12VCC provenant de l’eFlow4NB
Tension de sortie
12VCC
Sorties PTC
2,5A
Indicateurs (DEL)
DEL verte — sortie CC
Certifications du boîtier pour petit contrôleur
Homologations
Conformité européenne CE
Caractéristiques physiques et environnementales
Dimensions du boîtier (H x L x P)
17,53 po x 15,3 po x 6,67 po (445,3 mm x 388,6 mm x 169,4 mm)
Dimensions pour l'expédition
21,375 po x 14,5 po x 9,5 po (542,9 mm x 374,7 mm x 241,3 mm)
Poids du produit (approx.)
13,9 lb (6,3 kg)
Poids pour l'expédition (approx.)
15,4 lb (7,0 kg)
Température de fonctionnement
0ºC à 49ºC (32ºF à 120ºF)
Température de stockage
–20ºC à 70ºC (–4ºF à 158ºF)
Humidité relative
85 % +/- 5 %
BTU/h (approx.)
12VCC : 46 BTU/h

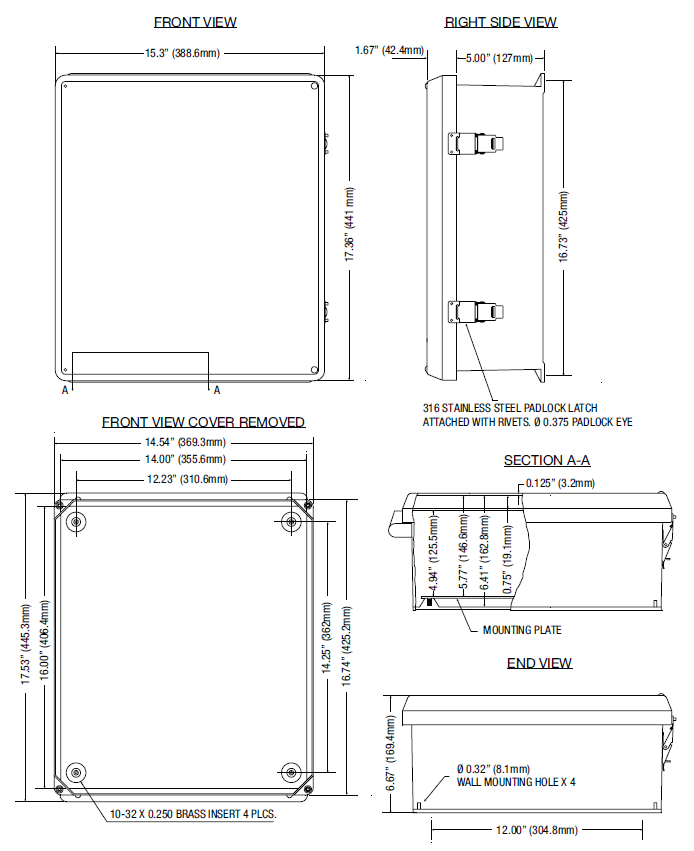

Dimensions et dessin (points clés)
Loquet verrouillable avec cadenas en acier inoxydable 316 fixé par rivets; œillet pour cadenas Ø 0,375 po
Insert en laiton 10-32 x 0,250, 4 emplacements
Trous de montage mural : Ø 0,32 po (8,1 mm) x 4
Dimensions totales : 17,53 po (445,3 mm) H x 15,3 po (388,6 mm) L x 6,67 po (169,4 mm) P
Plaque de montage : 16,74 po (425,2 mm) x 14,54 po (369,3 mm); épaisseur 0,125 po (3,2 mm)
Autres dimensions de référence : 17,36 po (441 mm), 16,73 po (425 mm), 16,00 po (406,4 mm), 14,25 po (362 mm), 14,00 po (355,6 mm), 12,23 po (310,6 mm), 12,00 po (304,8 mm), 6,41 po (162,8 mm), 5,77 po (146,6 mm), 5,00 po (127 mm), 4,94 po (125,5 mm), 1,67 po (42,4 mm), 0,75 po (19,1 mm)

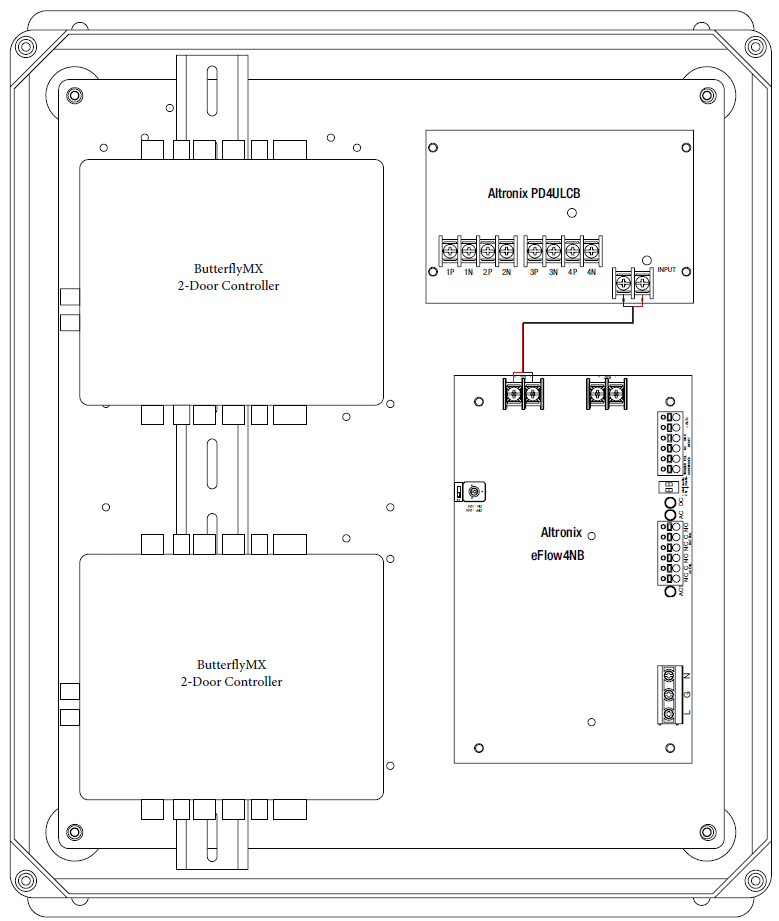

Note : La vue de face (couvercle retiré), la vue de côté droit, la vue de bout et les dessins de la section A-A, ainsi que le schéma de câblage (connexions eFlow4NB, PD4ULCB et contrôleur 2-portes), sont des éléments graphiques dans le PDF original et ne sont pas reproduits dans cette conversion textuelle.
