Fiche technique du produit

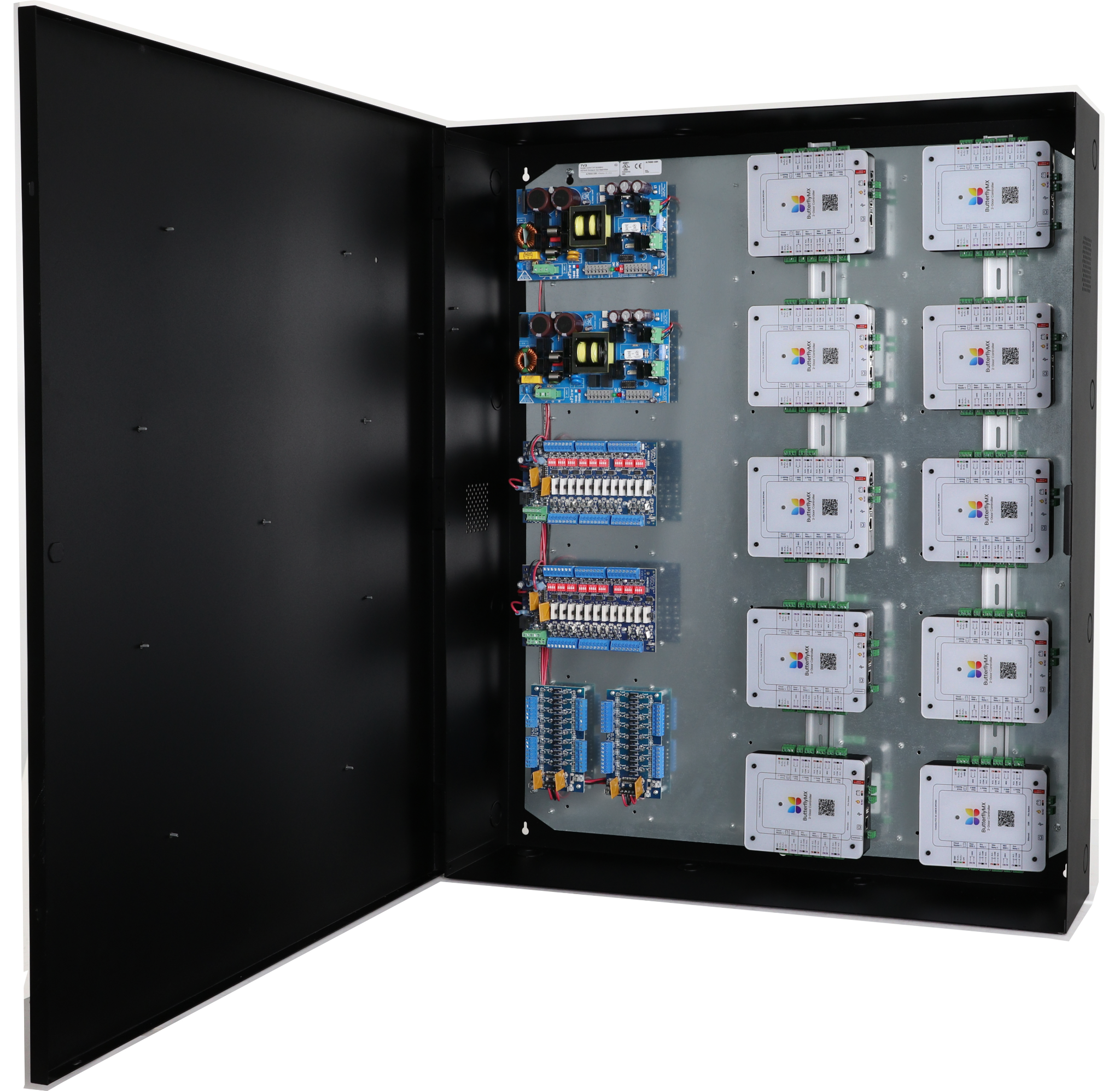

L’enceinte pour contrôleur ButterflyMX – Grande offre aux installateurs une solution standardisée et professionnelle pour les déploiements de contrôle d’accès dans les grands immeubles multifamiliaux, commerciaux et multi-locataires. En regroupant les contrôleurs, l’alimentation, la distribution et l’organisation du câblage dans une seule enceinte sécurisée, elle réduit l’ingénierie personnalisée, la main-d’œuvre d’installation, l’encombrement dans la salle électrique, les erreurs de câblage et les appels de service futurs tout en créant une installation plus propre, plus cohérente et plus facile à entretenir.

Conçue pour jusqu’à vingt portes, l’enceinte comprend un fond de panier, deux alimentations/chargeurs intégrés 24VCC, 10A, deux modules de distribution d’alimentation protégés par PTC ou fusibles en verre à 16 sorties, et deux régulateurs de tension. Elle peut accueillir jusqu’à dix contrôleurs ButterflyMX 2-portes, avec une disposition organisée qui simplifie le montage des contrôleurs, le câblage sur site, la gestion des câbles, la distribution de l’alimentation, le dépannage et l’accès au service continu.

Caractéristiques principales

• Deux (2) alimentations/chargeurs 24VCC
• Peut accueillir jusqu’à dix (10) modules ButterflyMX
• Supervision :
  • Défaillance CA
  • Batterie faible et présence de batterie
  • Arrêt en cas de faible alimentation
• Configuration pratique des découpes :
  • Une (1) découpe simple de 2,415” (conduit 2”)
  • Seize (16) doubles découpes — 1,362” (conduit 1”) / 1,115” (conduit 3/4”)
• Fond de panier en acier galvanisé de calibre 16 simplifiant la disposition des cartes et la gestion des fils
• L’enceinte peut accueillir jusqu’à quatre (4) batteries 12VCC/7AH
• Homologations :
  • Tous les composants Altronix de ce kit Trove sont des sous-ensembles homologués UL. Veuillez vous référer aux guides d’installation des sous-ensembles pour plus d’informations
  • UL : UL294 - Système de contrôle d’accès
  • cUL : CAN/ULC - s319-05 - Systèmes électroniques de contrôle d’accès
  • CE Conformité européenne
• Garantie à vie (pour les alimentations/chargeurs Altronix et les sous-ensembles uniquement)

Spécifications

Deux (2) alimentations (eFlow104NB)

Charge de batterie

Les batteries sont vendues séparément.

Déconnexion d’alarme incendie

Supervision

Indicateurs (DEL)

Deux (2) régulateurs de tension (VR6)

Deux (2) modules de distribution d’alimentation à double entrée (PDS16CB)

Certifications de l’enceinte pour contrôleur petite taille

Caractéristiques physiques et environnementales

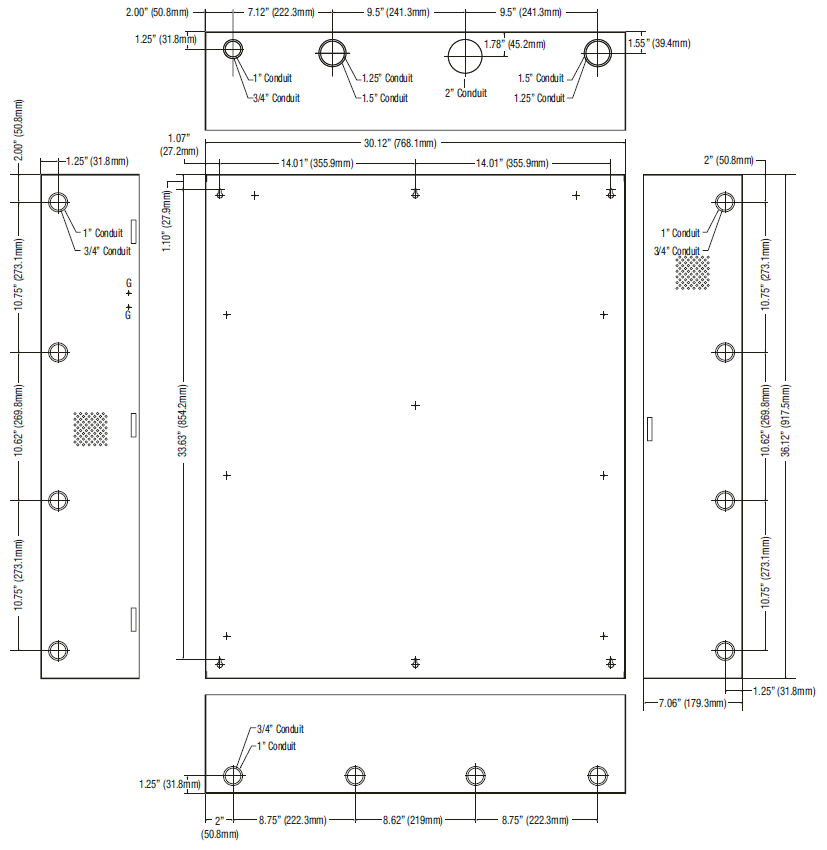

Dimensions et dessin (indications clés)

• Dimensions totales : 36,12” (917,5 mm) H x 30,12” (768,1 mm) L x 7,06” (179,3 mm) P
• Référence fond de panier/mise en page : hauteur 33,63” (854,2 mm)
• Tailles des découpes pour conduits indiquées : 2”, 1,5”, 1,25”, 1” et positions pour conduits 3/4”
• Références horizontales : 14,01” (355,9 mm) x2, 10,75” (273,1 mm) x2, 10,62” (269,8 mm), 9,5” (241,3 mm) x2, 8,75” (222,3 mm) x2, 8,62” (219 mm), 7,12” (222,3 mm)
• Références bord/espace : 2,00” (50,8 mm), 1,78” (45,2 mm), 1,55” (39,4 mm), 1,25” (31,8 mm), 1,10” (27,9 mm), 1,07” (27,2 mm)

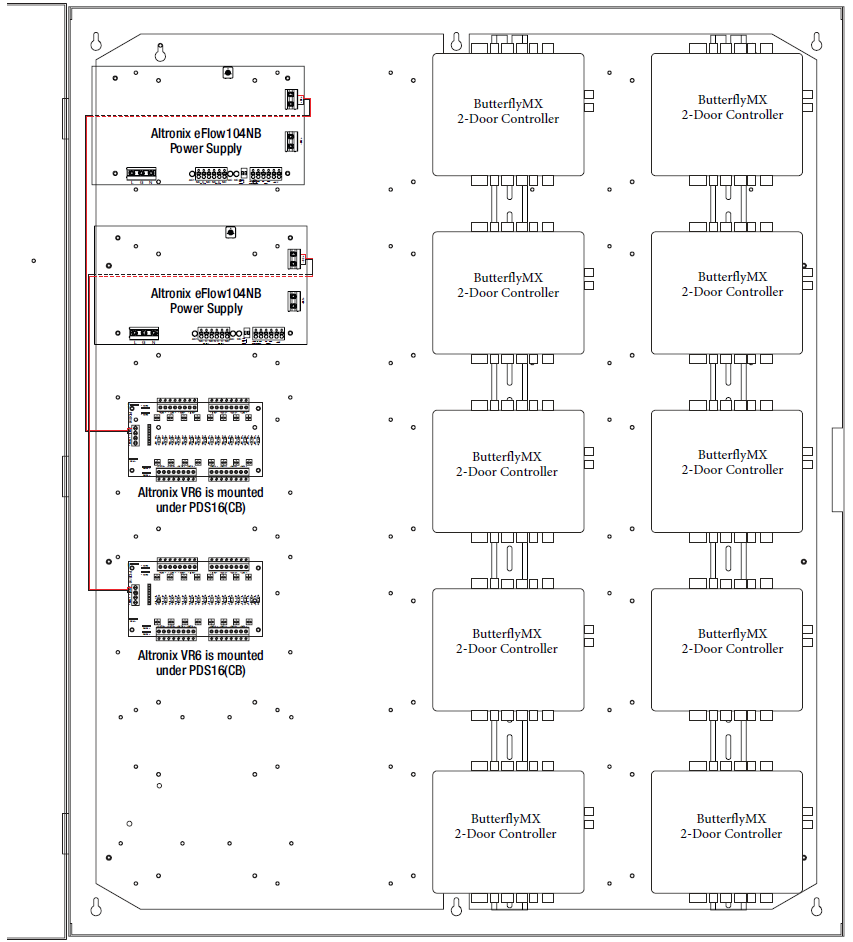

Note : Les dessins mécaniques, la disposition des découpes et le schéma de câblage (double alimentation eFlow104NB, double module de distribution PDS16CB avec régulateurs VR6 montés en dessous, et dix connexions pour contrôleur 2-portes) sont des éléments graphiques du PDF original et ne sont pas reproduits dans cette conversion textuelle.
