Instructions d'installation et fiches techniques

Configurations du kit

Boîtier de contrôleur - Petit

Kit boîtier 4 portes avec fusibles réarmables (PTC) — Le kit comprend :

• Boîtier Altronix Trove1M1WP avec carte arrière TM1X
• Une (1) alimentation/chargeur eFlow4NB
• Un (1) module de distribution d'alimentation PD4ULCB – PTC

Kit boîtier 4 portes avec fusibles remplaçables (verre) — Le kit comprend :

• Boîtier Altronix Trove1M1WP avec carte arrière TM1X
• Une (1) alimentation/chargeur eFlow4NB
• Un (1) module de distribution d'alimentation PD4UL – fusible en verre

Boîtier de contrôleur - Moyen

Kit boîtier 10 portes avec fusibles réarmables (PTC) — Le kit comprend :

• Boîtier Altronix Trove2 avec carte arrière sur rail DIN TDR2
• Une (1) alimentation/chargeur eFlow102NB
• Un (1) module de distribution d'alimentation PD8ULCB – PTC

Kit boîtier 10 portes avec fusibles remplaçables (verre) — Le kit comprend :

• Boîtier Altronix Trove2 avec carte arrière sur rail DIN TDR2
• Une (1) alimentation/chargeur eFlow102NB
• Un (1) module de distribution d'alimentation PD8UL – fusible en verre

Boîtier de contrôleur - Grand

Kit boîtier 20 portes avec fusibles réarmables (PTC) — Le kit comprend :

• Boîtier Altronix Trove3 avec carte arrière sur rail DIN TV3
• Deux (2) alimentations/chargeurs eFlow104NB
• Deux (2) régulateurs de tension VR6
• Deux (2) modules de distribution d'alimentation PDS16CB à entrée/sortie double PTC

Kit boîtier 20 portes avec fusibles remplaçables (verre) — Le kit comprend :

• Boîtier Altronix Trove3 avec carte arrière sur rail DIN TV3
• Deux (2) alimentations/chargeurs eFlow104NB
• Deux (2) régulateurs de tension VR6
• Deux (2) modules de distribution d'alimentation PDS16 à entrée/sortie double avec fusibles en verre

Présentation

Les kits Altronix/ButterflyMX Trove sont préassemblés et consistent en des boîtiers/cartes arrière Trove avec alimentations/chargeurs Altronix installés en usine ainsi que des sous-ensembles. Ces kits peuvent également accueillir diverses combinaisons de cartes ButterflyMX pour jusqu’à vingt (20) portes dans un seul boîtier.

Tableau de configuration

Instructions d'installation

Les méthodes de câblage doivent être conformes au Code national de l'électricité/NFPA 70/ANSI, ainsi qu’à tous les codes locaux et autorités compétentes. Le produit est destiné à un usage intérieur uniquement.

1. Retirez la carte arrière du boîtier. Ne jetez pas la quincaillerie. Si votre application nécessite une carte arrière surélevée, remontez-la en utilisant les entretoises métalliques et les vis fournies.
2. Marquez et pré-percez les trous dans le mur pour aligner avec les trois trous en forme de serrure supérieurs du boîtier. Installez deux ou trois fixations et vis supérieures dans le mur avec les têtes de vis dépassant. Placez les trous en forme de serrure supérieurs du boîtier sur les deux ou trois vis supérieures ; nivelez et fixez. Marquez la position des deux ou trois trous inférieurs. Retirez le boîtier. Percez les trous inférieurs et installez les fixations. Replacez les trous en forme de serrure supérieurs du boîtier sur les vis supérieures. Installez les vis inférieures et assurez-vous de serrer toutes les vis.

3. Montez le(s) interrupteur(s) anti-effraction UL listé(s) inclus (modèle Altronix TS112 ou équivalent) à l'emplacement désiré, en face de la charnière. Glissez le support de l'interrupteur anti-effraction sur le bord du boîtier à environ 5 cm du côté droit (Fig. 1). Connectez le câblage de l'interrupteur anti-effraction à l'entrée du panneau de contrôle d'accès ou à l'appareil de rapport UL listé approprié. Pour activer le signal d'alarme, ouvrez la porte du boîtier.



4. Connectez l'alimentation CA non commutée (120VAC 60Hz) aux bornes marquées [L, N]. Utilisez du fil de calibre 14 AWG ou plus gros pour toutes les connexions d'alimentation. Lorsque l'alimentation est appliquée, la DEL "AC" sur la carte d'alimentation s'allumera. Un espacement minimum de 0,25” doit être respecté. Gardez le câblage à alimentation limitée séparé du câblage non limité (Entrée 120VAC 60Hz, fils de batterie).

   ATTENTION : Ne touchez pas les parties métalliques exposées. Coupez l'alimentation du circuit dérivé avant d'installer ou d'entretenir l'équipement. Il n'y a pas de pièces réparables par l'utilisateur à l'intérieur. Confiez l'installation et l'entretien à un personnel qualifié.
5. Mesurez la tension avant de connecter les appareils. Cela aide à éviter les dommages potentiels.
6. Montez les cartes ButterflyMX sur la carte arrière (voir les sections de configuration ci-dessous).
7. Référez-vous au Guide d'installation de l'alimentation/chargeur eFlow pour eFlow4NB, eFlow102NB, eFlow104NB et aux guides d'installation des sous-ensembles correspondants pour PD4ULCB, PD8ULCB, PDS16CB et VR6 pour plus d'instructions d'installation.

Veuillez consulter les guides d'installation des sous-ensembles inclus correspondants pour plus d'informations. Toutes les marques déposées sont la propriété de leurs détenteurs respectifs.

Boîtier de contrôleur - Petit : Configuration des modules ButterflyMX

1. Montez le contrôleur ButterflyMX sur le rail DIN (Fig. 2).
2. Fixez la carte arrière au boîtier Trove1WP en utilisant les vis fournies.

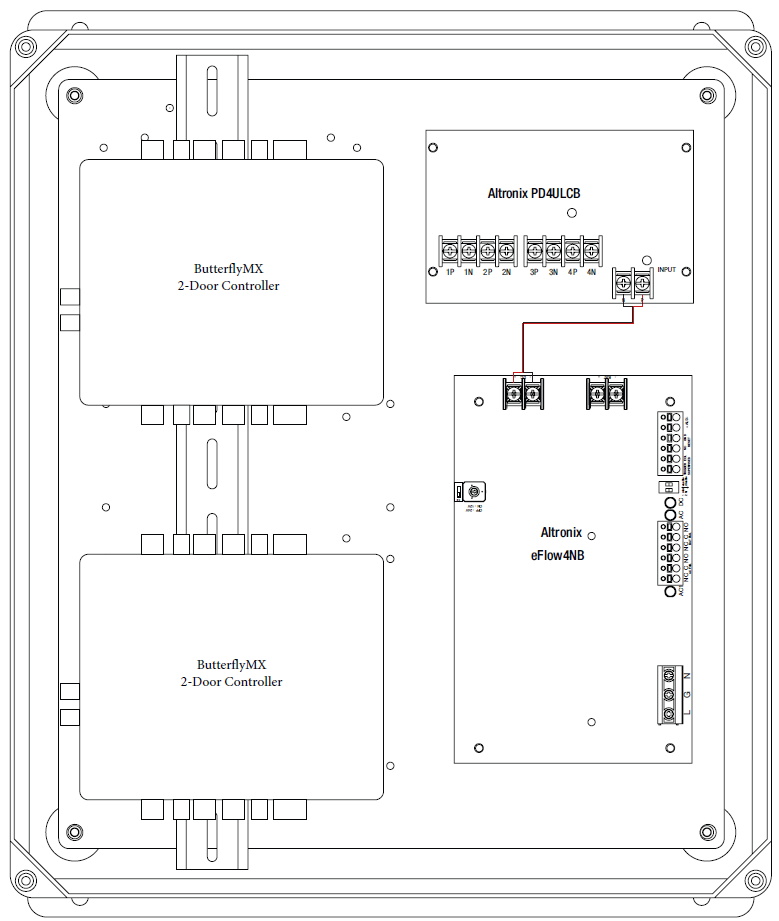

Disposition (Fig. 2) : alimentation eFlow4NB (12V/24V sélectionnable via interrupteur DIP : ON = 12V, OFF = 24V) avec module de distribution PD4ULCB et deux contrôleurs ButterflyMX 2-portes.

Boîtier de contrôleur - Moyen : Configuration des modules ButterflyMX

1. Montez le contrôleur ButterflyMX sur le rail DIN (Fig. 3).
2. Fixez la carte arrière au boîtier Trove2 en utilisant les écrous-contreécrous fournis.

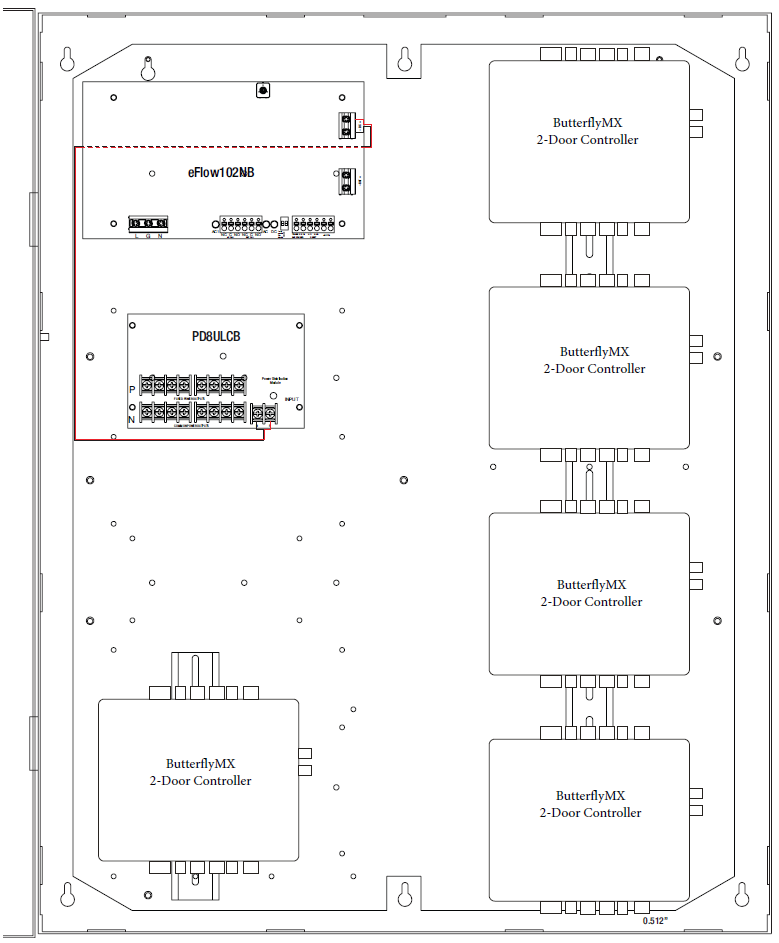

Disposition (Fig. 3) : alimentation eFlow102NB avec module de distribution PD8ULCB et jusqu’à cinq contrôleurs ButterflyMX 2-portes.

Boîtier de contrôleur - Grand : Configuration des modules ButterflyMX

1. Montez le contrôleur ButterflyMX sur le rail DIN (Fig. 4).
2. Fixez la carte arrière au boîtier Trove3 en utilisant les écrous-contreécrous fournis.

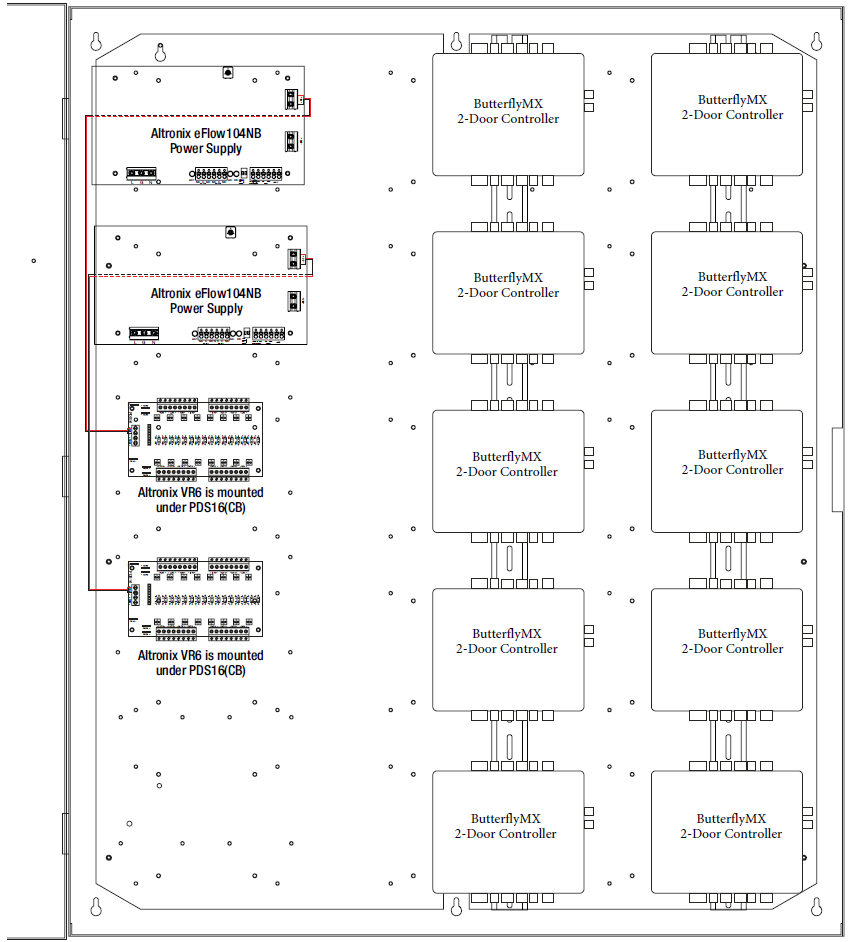

Disposition (Fig. 4) : deux alimentations eFlow104NB avec deux modules de distribution PDS16(CB) (régulateurs de tension VR6 montés en dessous) et jusqu’à dix contrôleurs ButterflyMX 2-portes.

Dimensions et plans du boîtier

Boîtier de contrôleur - Petit

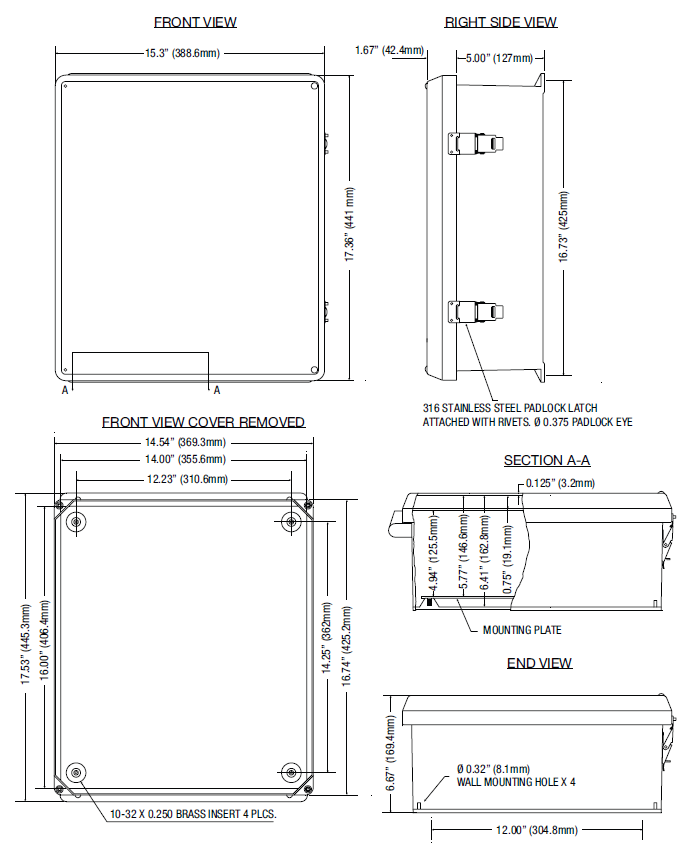

Dimensions du boîtier (H x L x P approximatives) : 17,53” x 15,3” x 6,67” (445,3 mm x 388,6 mm x 169,4 mm)

• Loquet pour cadenas en acier inoxydable 316 fixé par rivets ; œillet pour cadenas Ø 0,375
• Insert en laiton 10-32 x 0,250, 4 emplacements
• Trous de fixation murale : Ø 0,32” (8,1 mm) x 4
• Plaque de montage : 16,74” (425,2 mm) x 14,54” (369,3 mm) ; 0,125” (3,2 mm)
• Dimensions de référence : 17,36” (441 mm), 16,73” (425 mm), 16,00” (406,4 mm), 14,25” (362 mm), 14,00” (355,6 mm), 12,23” (310,6 mm), 12,00” (304,8 mm), 6,41” (162,8 mm), 5,77” (146,6 mm), 5,00” (127 mm), 4,94” (125,5 mm), 1,67” (42,4 mm), 0,75” (19,1 mm)

Boîtier de contrôleur - Moyen

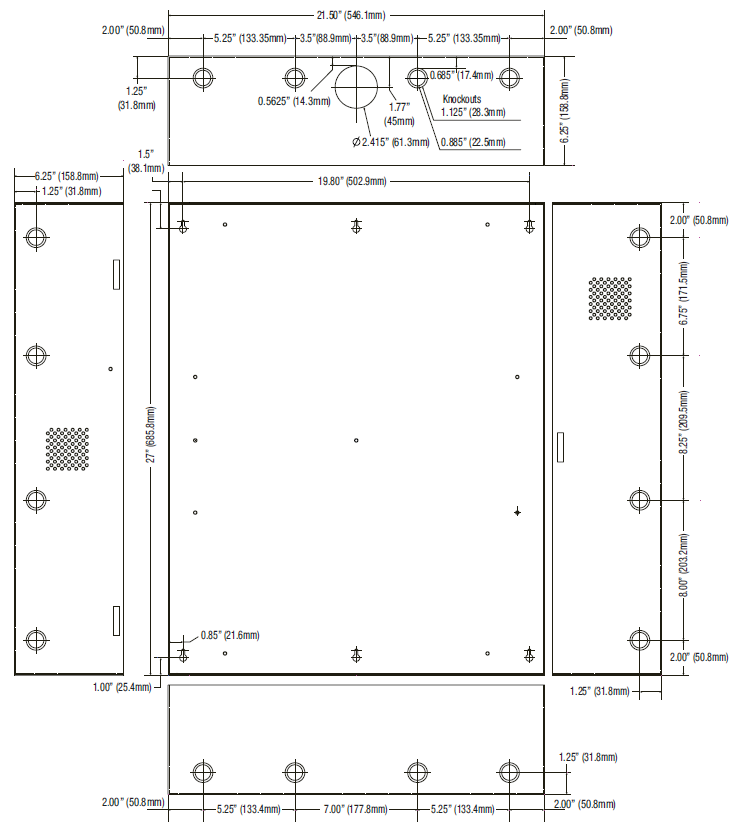

Dimensions du boîtier (H x L x P approximatives) : 27,25” x 21,5” x 6,5” (692,2 mm x 552,5 mm x 165,1 mm)

• Ouvertures d'entrée : simple 2,415” (61,3 mm) ; doubles 1,125” (28,3 mm) / 0,885” (22,5 mm) ; références 1,77” (45 mm), 0,85” (21,6 mm), 0,685” (17,4 mm), 0,5625” (14,3 mm)
• Références de disposition : 27” (685,8 mm), 21,50” (546,1 mm), 19,80” (502,9 mm), 8,25” (209,5 mm), 8,00” (203,2 mm), 7,00” (177,8 mm), 6,75” (171,5 mm), 6,25” (158,8 mm), 5,25” (133,4 mm), 3,5” (88,9 mm), 2,00” (50,8 mm), 1,5” (38,1 mm), 1,25” (31,8 mm), 1,00” (25,4 mm)

Boîtier de contrôleur - Grand

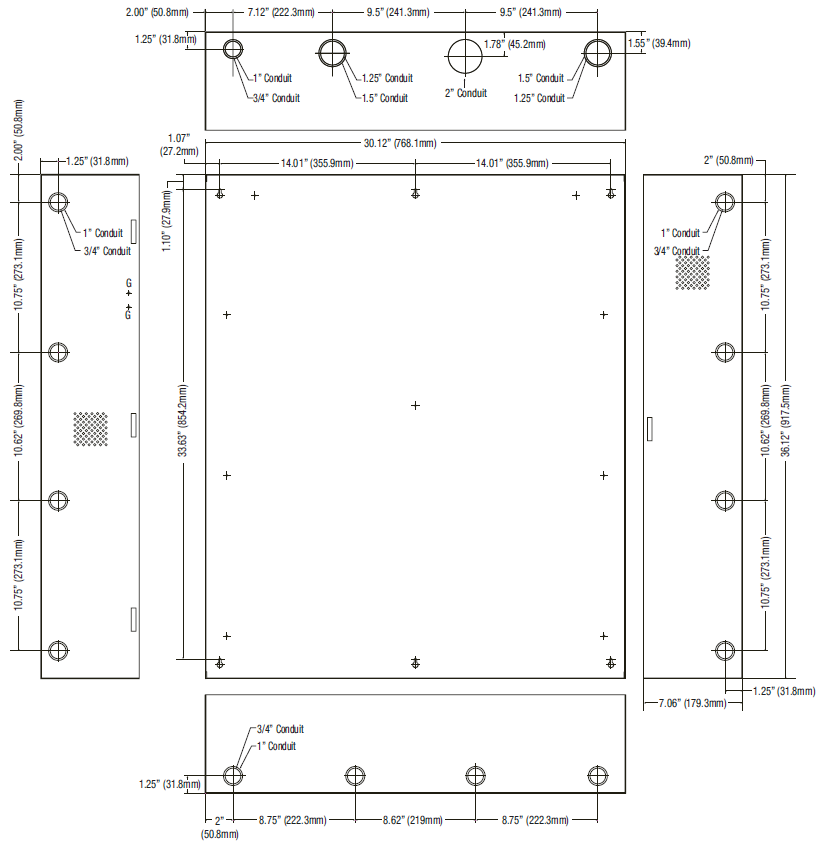

Dimensions du boîtier (H x L x P approximatives) : 36,12” x 30,125” x 7,06” (917,5 mm x 768,1 mm x 179,3 mm)

• Tailles des ouvertures pour conduits : 2”, 1,5”, 1,25”, 1” et 3/4”
• Références de disposition : 33,63” (854,2 mm), 30,12” (768,1 mm), 14,01” (355,9 mm) x2, 10,75” (273,1 mm) x2, 10,62” (269,8 mm), 9,5” (241,3 mm) x2, 8,75” (222,3 mm) x2, 8,62” (219 mm), 7,12” (222,3 mm), 2,00” (50,8 mm), 1,78” (45,2 mm), 1,55” (39,4 mm), 1,25” (31,8 mm), 1,10” (27,9 mm), 1,07” (27,2 mm)

Note : Les figures 1 à 4 (montage de l'interrupteur anti-effraction, dispositions des modules, schémas de câblage) et les dessins mécaniques cotés sont des éléments graphiques du PDF original et ne sont pas reproduits dans cette conversion texte.
