Fiche technique du produit

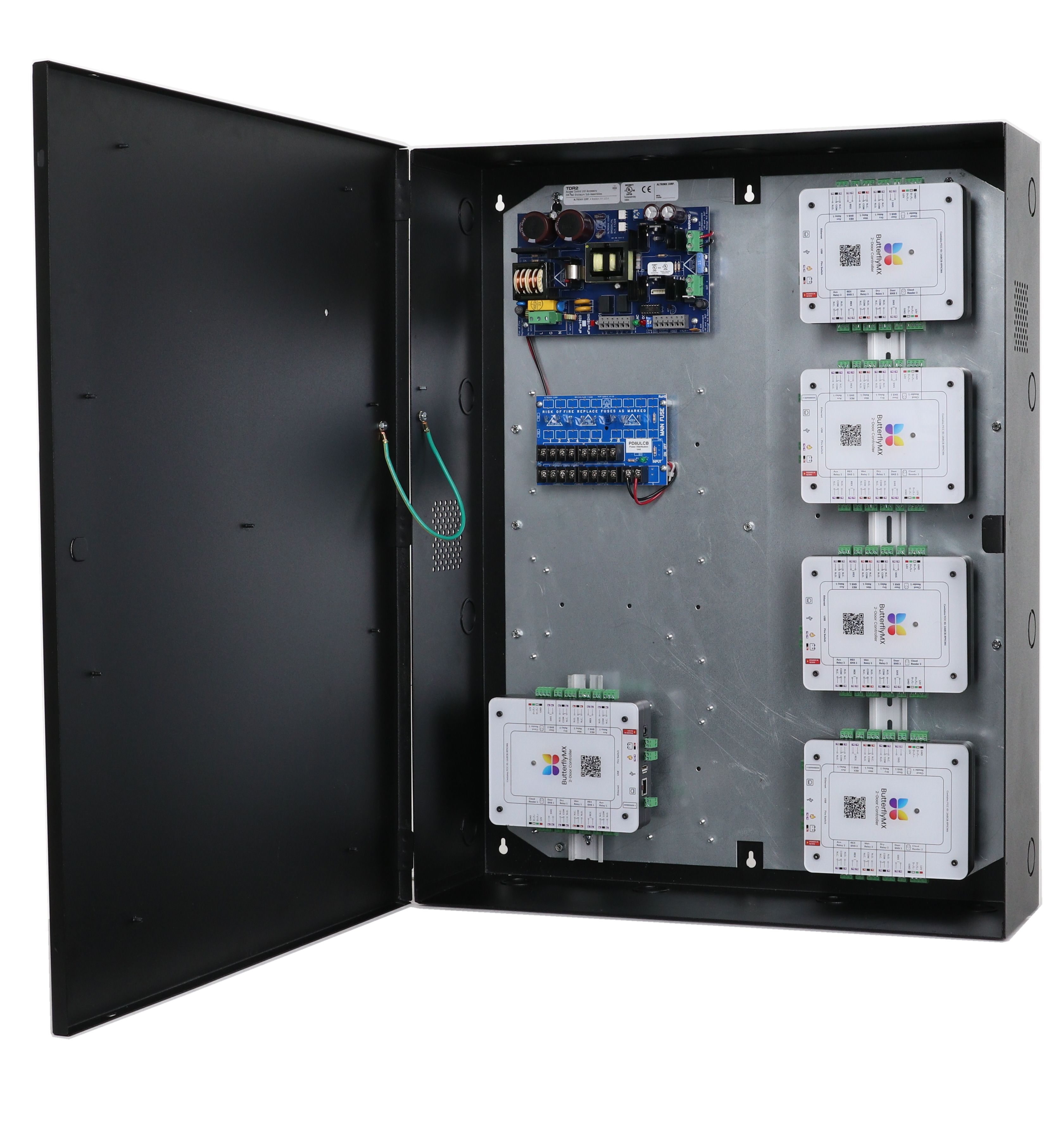

L’enceinte du contrôleur ButterflyMX – Moyen offre aux installateurs une solution standardisée et professionnelle pour les déploiements de contrôleurs de taille moyenne dans les immeubles multifamiliaux, commerciaux et à plusieurs étages. En regroupant l’enceinte, le montage, l’alimentation et l’organisation du câblage en un seul système commandable, elle réduit les travaux de conception personnalisée, le temps d’installation, les composants manquants, les erreurs de câblage et les appels de service futurs tout en créant une installation plus propre, plus sécurisée et plus facile à entretenir.

Conçue pour cinq à dix portes, l’enceinte comprend un plan de fond, une alimentation/intégrée 12VCC, 10A/chargeur, et un module de distribution d’alimentation à huit sorties protégé par PTC ou fusible en verre. Elle peut accueillir jusqu’à cinq contrôleurs ButterflyMX 2-Portes, avec une disposition organisée qui simplifie le montage des contrôleurs, le câblage sur site, la gestion des câbles, la distribution d’alimentation, le dépannage et l’accès au service continu.

Caractéristiques principales

• Alimentation/chargeur 12VCC ou 24VCC
• Peut accueillir jusqu’à cinq (5) modules ButterflyMX
• Supervision :
  • Panne secteur
  • Batterie faible et présence de batterie
  • Arrêt en cas de faible puissance
• Configuration pratique des découpes :
  • Une (1) découpe simple de 2,415” (conduit de 2”)
  • Seize (16) doubles découpes — 1,362” (conduit de 1”) / 1,115” (conduit de 3/4”)
• Plan de fond en acier galvanisé calibre 16 simplifiant la disposition des cartes et la gestion des fils
• L’enceinte peut accueillir jusqu’à quatre (4) batteries 12VCC/7AH
• Homologations des agences :
  • Tous les composants Altronix de ce kit Trove sont des sous-ensembles homologués UL. Veuillez vous référer aux guides d’installation des sous-ensembles pour plus d’informations
  • UL : UL294 - Système de contrôle d’accès
  • cUL : CAN/ULC - s319-05 - Systèmes électroniques de contrôle d’accès
  • Conformité européenne CE
• Garantie à vie (uniquement pour les alimentations/chargeurs et sous-ensembles Altronix)

Spécifications

Alimentation (eFlow102NB)

Charge de batterie

Les batteries sont vendues séparément.

Déconnexion alarme incendie

Supervision

Indicateurs (DEL)

Module de distribution d’alimentation (PD8ULCB)

Certifications de l’enceinte du contrôleur petit modèle

Physique et environnement

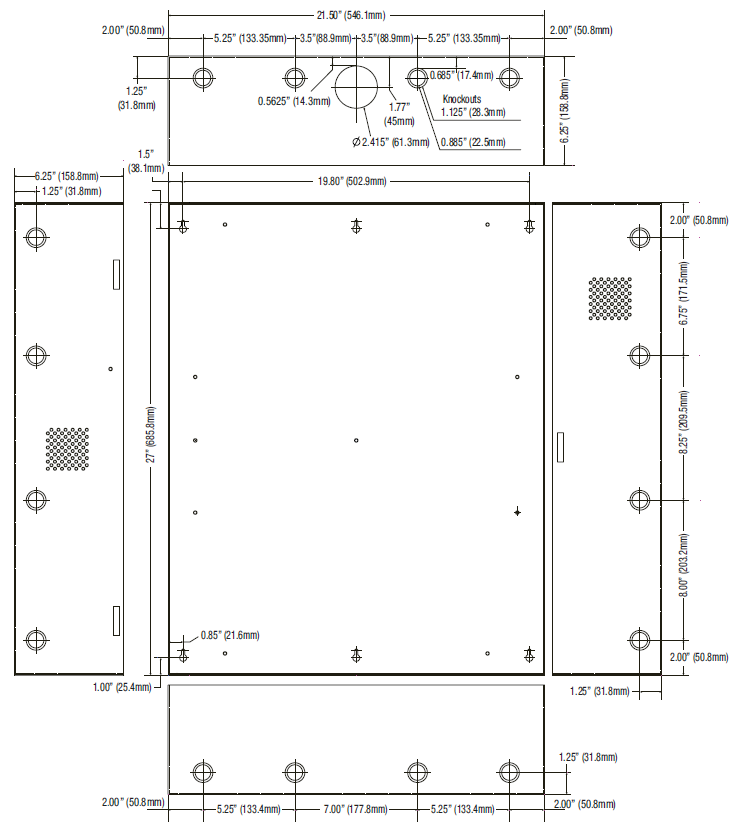

Dimensions et dessin (repères clés)

• Dimensions globales : 27,25” (692,2 mm) H x 21,5” (546,1 mm) L x 6,5” (165,1 mm) P
• Référence plan de fond/disposition : 27” (685,8 mm) x 19,80” (502,9 mm)
• Dimensions des découpes : simple 2,415” (61,3 mm); doubles 1,125” (28,3 mm) / 0,885” (22,5 mm), avec dimensions de référence 1,77” (45 mm), 0,685” (17,4 mm), 0,5625” (14,3 mm), 0,85” (21,6 mm), 0,512”
• Autres dimensions de référence : 8,25” (209,5 mm), 8,00” (203,2 mm), 7,00” (177,8 mm), 6,75” (171,5 mm), 6,25” (158,8 mm), 5,25” (133,4 mm), 3,5” (88,9 mm), 2,00” (50,8 mm), 1,5” (38,1 mm), 1,25” (31,8 mm), 1,00” (25,4 mm)

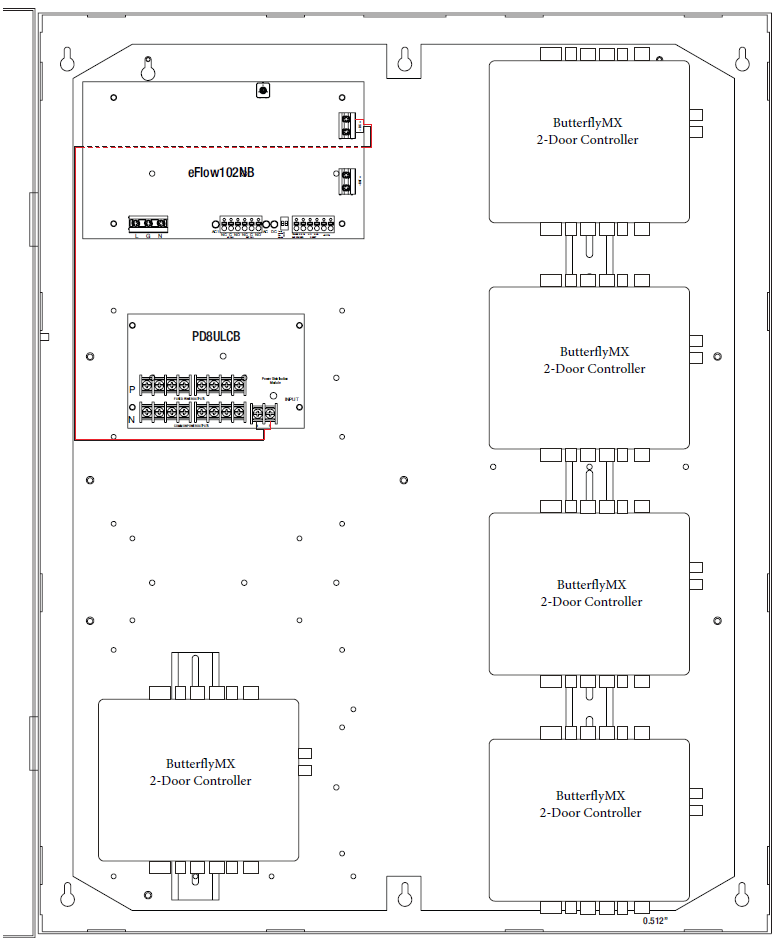

Note : Les dessins mécaniques, le diagramme de disposition des découpes et le schéma de câblage (eFlow102NB, PD8ULCB et connexions de cinq contrôleurs 2-Portes) sont des éléments graphiques dans le PDF original et ne sont pas reproduits dans cette conversion textuelle.
