Instrucciones de Instalación:
Los métodos de cableado deben cumplir con el Código Eléctrico Nacional/NFPA 70/ANSI y con todos los códigos locales y autoridades competentes.
El producto está destinado solo para uso en interiores.
1. Retire el plano trasero de la caja antes de perforar. No deseche el hardware.
Nota: Asegúrese de que el hardware no interfiera con los componentes de la placa de circuito.

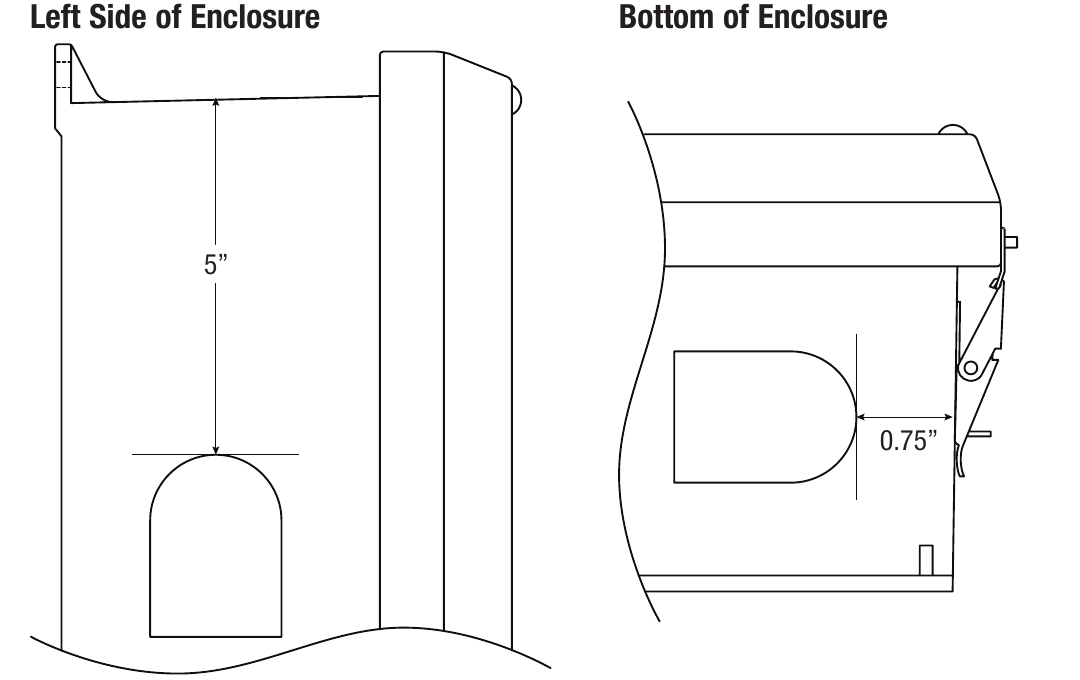

2. Marque y perfore las entradas deseadas en la caja para facilitar el cableado. Los accesorios con clasificación máxima NEMA tipo 4X que se deben usar son de 0.5 pulg.
Siga las especificaciones del fabricante para el tamaño adecuado de la abertura.
Nota: Las entradas para accesorios de conductos solo deben hacerse en la parte inferior de la caja.
Se deben usar conectores/hubs de conducto con clasificación UL Listado NEMA tipo 4X para las entradas del tamaño adecuado.
3. Montaje de caja con clasificación NEMA4/4X:
Montaje en pared*: Monte la unidad en la ubicación deseada. Marque y perfore los agujeros para que coincidan con los agujeros superior e inferior de la brida de la caja.

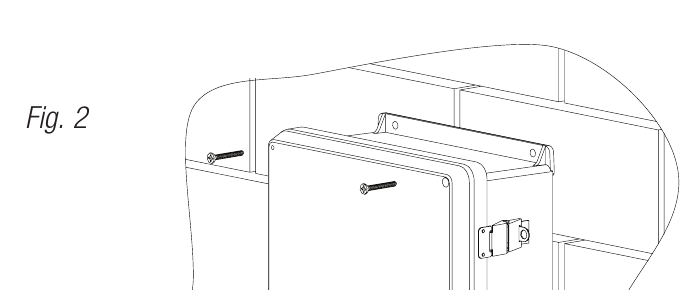

Fije la caja con sujetadores apropiados (por ejemplo, tornillos y anclajes; pernos y tuercas de seguridad, etc.) que sean compatibles con la superficie de montaje y tengan la longitud/construcción suficiente para asegurar un montaje seguro (Fig. 2, pág. 2).
Montaje en poste: Consulte las Figuras 3 - 7, pág. 2.
Nota: Todas las entradas para accesorios de conductos deben estar en la parte inferior de la caja.
4. Para facilitar la entrada de cables, utilice conectores, bujes y cables con clasificación NEMA herméticos contra la intemperie.
Respaldo de Batería:
• La caja T1BXWP1F4D acomoda hasta dos (2) baterías de 12VDC/7AH.
Instalación de Vent2** en la Caja del Controlador - Pequeña:
Fig. 1
1. Usando la plantilla de la bolsa de Vent2, instale las ventilaciones en las posiciones mostradas arriba.
Accesorios (se venden por separado)
*Kit de Montaje en Poste PMK2
El kit de montaje en poste PMK2 está diseñado para simplificar la instalación de unidades para exteriores. Acomoda postes de 2 a 8 pulgadas de diámetro o postes cuadrados de 5 pulgadas (127 mm).
El kit incluye:
- Dos (2) soportes de montaje de acero con recubrimiento en polvo.
- Cuatro (4) pernos de acero inoxidable y arandelas de seguridad.
- Dos (2) correas de liberación rápida con engranaje de tornillo sin fin.
**Ventilaciones Vent2 para cajas con clasificación NEMA4/4X
Dos (2) ventilaciones de fibra de vidrio con acabado mate liso incluidas con hardware y plantilla.
Instalación en Pared 1- Coloque la unidad en la ubicación deseada y asegúrela con tornillos de montaje (no incluidos) (Fig. 2, pág. 2). |
Montaje en Poste Usando el Kit de Montaje en Poste Opcional PMK2 (no incluido):
Esta instalación debe ser realizada por personal de servicio calificado. Este producto no contiene partes reparables. El PMK2 está destinado para usarse con fuentes de alimentación o accesorios para exteriores Altronix alojados en cajas WP2. Los soportes están diseñados para usarse con las correas de liberación rápida con engranaje de tornillo sin fin (se incluyen dos).

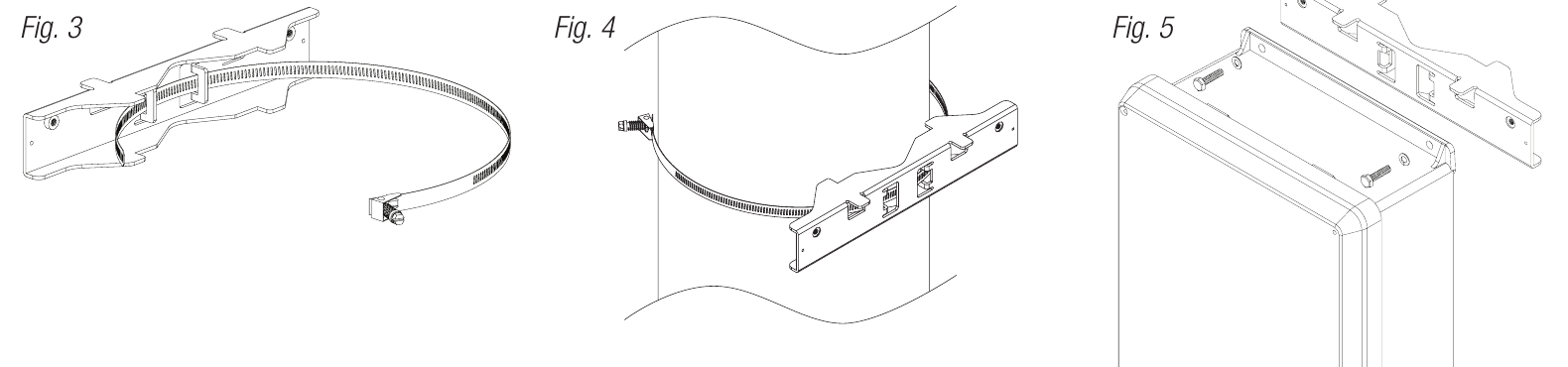

1. Pase una (1) correa de liberación rápida con engranaje de tornillo sin fin a través de las ranuras en la parte trasera de un soporte de montaje (Fig. 3, pág. 2).
2. Una vez alcanzada la altura deseada del soporte de montaje superior para poste, apriete las correas deslizando el extremo abierto de la correa a través del mecanismo de bloqueo de la correa, luego apriete el tornillo con un destornillador de cabeza plana o con un dado hexagonal de 5/16 pulg. (Fig. 4, pág. 2 y Fig. 6, pág. 2).
3. Fije el soporte inferior a la caja insertando los pernos a través de la brida de la caja y dentro del soporte, apretando los pernos con un dado hexagonal de 7/16 pulg. (Fig. 5, pág. 2).
4. Pase la segunda correa de liberación rápida con engranaje de tornillo sin fin a través de las ranuras en la parte trasera del soporte de montaje inferior (Fig. 3, pág. 2).
5. Monte la caja en el soporte superior insertando los pernos a través de la brida de la caja y dentro del soporte, apretando los pernos con un dado hexagonal de 7/16 pulg. (Fig. 5, pág. 2).
6. Apriete las correas del soporte inferior deslizando el extremo abierto de la correa a través del mecanismo de bloqueo de la correa, luego apriete el tornillo con un destornillador de cabeza plana o con un dado hexagonal de 5/16 pulg. (Fig. 3, pág. 2).
7. Corte el exceso de correas.
