Instrucciones de Instalación y Hojas de Corte

Configuraciones del Kit

Carcasa del Controlador - Pequeña

Kit de Carcasa para 4 Puertas con Fusibles Rearmables (PTC) — El kit incluye:

• Carcasa Altronix Trove1M1WP con placa trasera TM1X
• Una (1) fuente de alimentación/cargador eFlow4NB
• Un (1) módulo de distribución de energía PTC PD4ULCB

Kit de Carcasa para 4 Puertas con Fusibles Reemplazables (Vidrio) — El kit incluye:

• Carcasa Altronix Trove1M1WP con placa trasera TM1X
• Una (1) fuente de alimentación/cargador eFlow4NB
• Un (1) módulo de distribución de energía con fusible de vidrio PD4UL

Carcasa del Controlador - Mediana

Kit de Carcasa para 10 Puertas con Fusibles Rearmables (PTC) — El kit incluye:

• Carcasa Altronix Trove2 con placa trasera TDR2 para riel DIN
• Una (1) fuente de alimentación/cargador eFlow102NB
• Un (1) módulo de distribución de energía PTC PD8ULCB

Kit de Carcasa para 10 Puertas con Fusibles Reemplazables (Vidrio) — El kit incluye:

• Carcasa Altronix Trove2 con placa trasera TDR2 para riel DIN
• Una (1) fuente de alimentación/cargador eFlow102NB
• Un (1) módulo de distribución de energía con fusible de vidrio PD8UL

Carcasa del Controlador - Grande

Kit de Carcasa para 20 Puertas con Fusibles Rearmables (PTC) — El kit incluye:

• Carcasa Altronix Trove3 con placa trasera TV3 para riel DIN
• Dos (2) fuentes de alimentación/cargadores eFlow104NB
• Dos (2) reguladores de voltaje VR6
• Dos (2) módulos de distribución de energía PTC de entrada/salida dual PDS16CB

Kit de Carcasa para 20 Puertas con Fusibles Reemplazables (Vidrio) — El kit incluye:

• Carcasa Altronix Trove3 con placa trasera TV3 para riel DIN
• Dos (2) fuentes de alimentación/cargadores eFlow104NB
• Dos (2) reguladores de voltaje VR6
• Dos (2) módulos de distribución de energía con fusible de vidrio de entrada/salida dual PDS16

Resumen

Los kits Altronix/ButterflyMX Trove vienen preensamblados y consisten en carcasas/placas traseras Trove con fuentes de alimentación/cargadores Altronix instalados de fábrica y subconjuntos. Estos kits también permiten diversas combinaciones de placas ButterflyMX para hasta veinte (20) puertas en una sola carcasa.

Tabla de Configuración

Instrucciones de Instalación

Los métodos de cableado deberán cumplir con el Código Eléctrico Nacional/NFPA 70/ANSI y con todos los códigos locales y autoridades competentes. El producto está destinado únicamente para uso en interiores.

1. Retire la placa trasera de la carcasa. No deseche el hardware. Si su aplicación requiere una placa trasera elevada, vuelva a montarla utilizando espaciadores metálicos y tornillos (proporcionados).
2. Marque y perfore previamente los agujeros en la pared para alinear con los tres orificios superiores en forma de ojo de cerradura de la carcasa. Instale dos/tres sujetadores y tornillos superiores en la pared con las cabezas de los tornillos sobresaliendo. Coloque los orificios superiores de la carcasa sobre los dos/tres tornillos superiores; nivele y asegure. Marque la posición de los dos/tres agujeros inferiores. Retire la carcasa. Perfore los agujeros inferiores e instale los sujetadores. Coloque los orificios superiores de la carcasa sobre los tornillos superiores. Instale los tornillos inferiores y asegúrese de apretar todos los tornillos.

3. Monte el/los interruptor(es) de manipulación UL Listado incluido(s) (Modelo Altronix TS112 o equivalente) en la ubicación deseada, opuesta a la bisagra. Deslice el soporte del interruptor de manipulación sobre el borde de la carcasa aproximadamente a 2” del lado derecho (Fig. 1). Conecte el cableado del interruptor de manipulación a la entrada del Panel de Control de Acceso o al dispositivo de reporte UL Listado apropiado. Para activar la señal de alarma, abra la puerta de la carcasa.



4. Conecte la alimentación de CA sin conmutar (120VAC 60Hz) a los terminales marcados [L, N]. Use cable 14 AWG o más grueso para todas las conexiones de alimentación. Cuando se aplique energía, el LED "AC" en la placa de alimentación se encenderá. Debe proporcionarse un espacio mínimo de 0.25”. Mantenga el cableado limitado en potencia separado del cableado no limitado en potencia (Entrada 120VAC 60Hz, cables de batería).

   PRECAUCIÓN: No toque partes metálicas expuestas. Apague la alimentación del circuito derivado antes de instalar o dar servicio al equipo. No hay partes reparables por el usuario en el interior. Remita la instalación y el servicio a personal calificado.
5. Mida el voltaje antes de conectar los dispositivos. Esto ayuda a evitar daños potenciales.
6. Monte las placas ButterflyMX en la placa trasera (consulte las secciones de configuración a continuación).
7. Consulte la Guía de Instalación de la Fuente de Alimentación/Cargador eFlow para eFlow4NB, eFlow102NB, eFlow104NB y las Guías de Instalación de Subconjuntos correspondientes para PD4ULCB, PD8ULCB, PDS16CB y VR6 para instrucciones adicionales de instalación.

Por favor, consulte las Guías de Instalación de Subconjuntos correspondientes incluidas para obtener más información. Todas las marcas registradas son propiedad de sus respectivos dueños.

Carcasa del Controlador - Pequeña: Configuración de Módulos ButterflyMX

1. Monte el Controlador ButterflyMX en el riel DIN (Fig. 2).
2. Fije la placa trasera a la carcasa Trove1WP utilizando los tornillos (proporcionados).

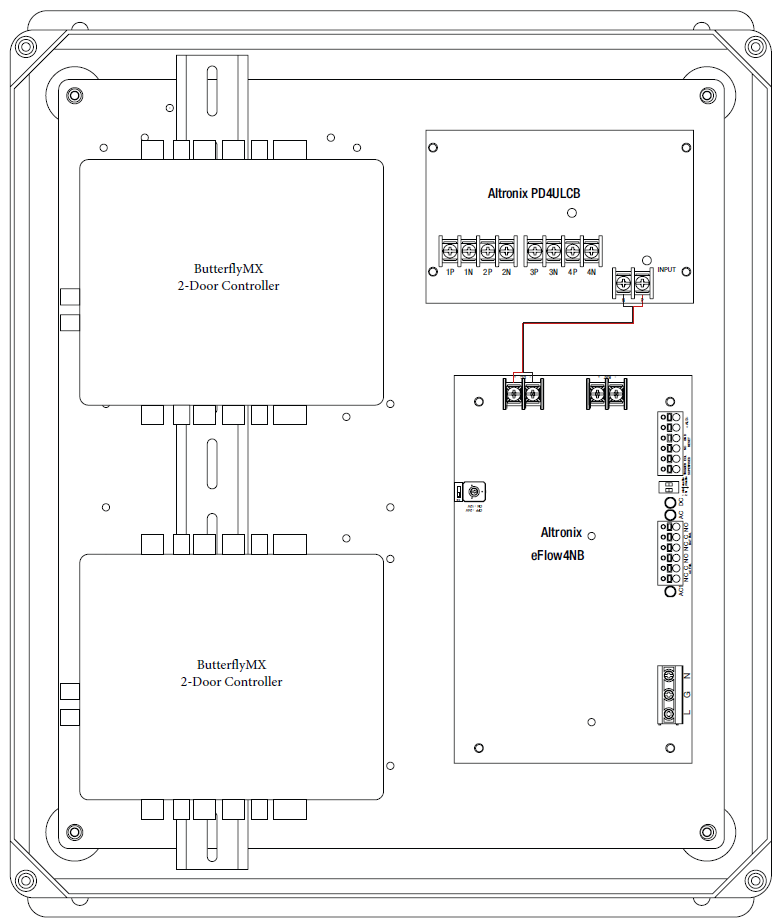

Diseño (Fig. 2): fuente de alimentación eFlow4NB (12V/24V seleccionable mediante interruptor DIP: ON = 12V, OFF = 24V) con módulo de distribución PD4ULCB y dos Controladores ButterflyMX para 2 puertas.

Carcasa del Controlador - Mediana: Configuración de Módulos ButterflyMX

1. Monte el Controlador ButterflyMX en el riel DIN (Fig. 3).
2. Fije la placa trasera a la carcasa Trove2 utilizando tuercas de seguridad (proporcionadas).

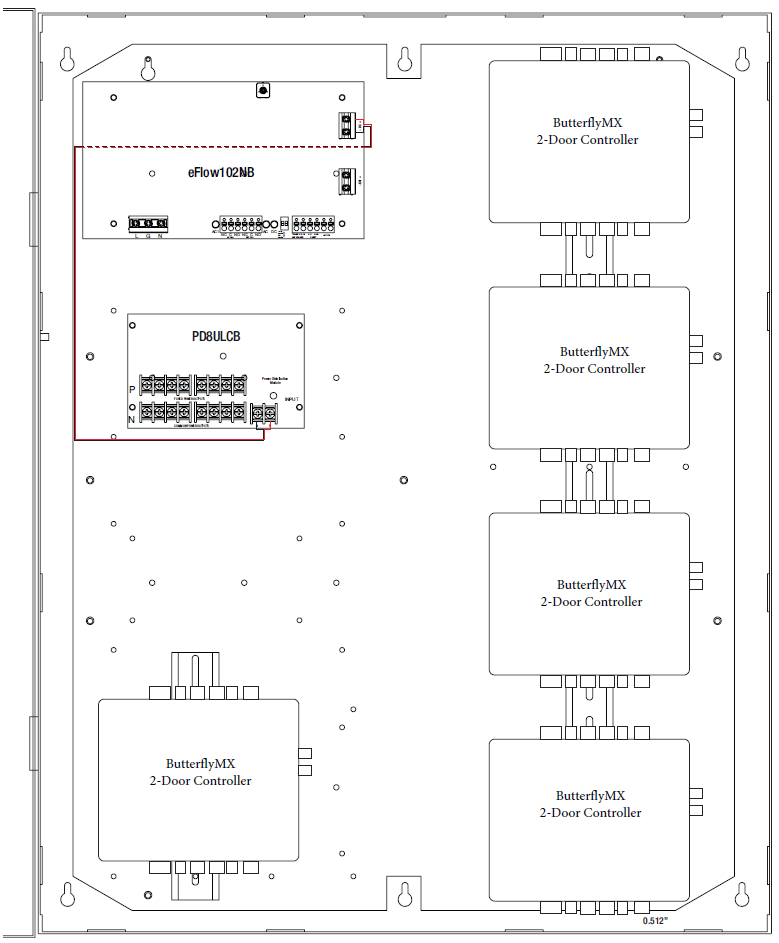

Diseño (Fig. 3): fuente de alimentación eFlow102NB con módulo de distribución PD8ULCB y hasta cinco Controladores ButterflyMX para 2 puertas.

Carcasa del Controlador - Grande: Configuración de Módulos ButterflyMX

1. Monte el Controlador ButterflyMX en el riel DIN (Fig. 4).
2. Fije la placa trasera a la carcasa Trove3 utilizando tuercas de seguridad (proporcionadas).

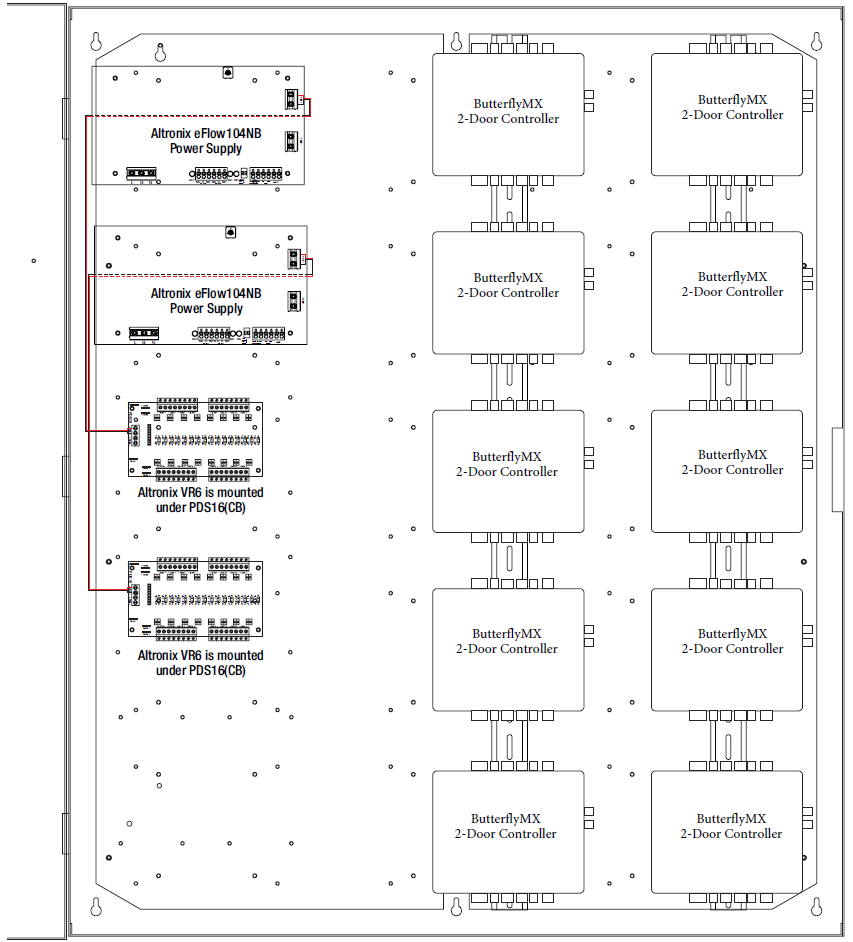

Diseño (Fig. 4): dos fuentes de alimentación eFlow104NB con dos módulos de distribución PDS16(CB) (reguladores de voltaje VR6 montados debajo) y hasta diez Controladores ButterflyMX para 2 puertas.

Dimensiones y Planos de la Carcasa

Carcasa del Controlador - Pequeña

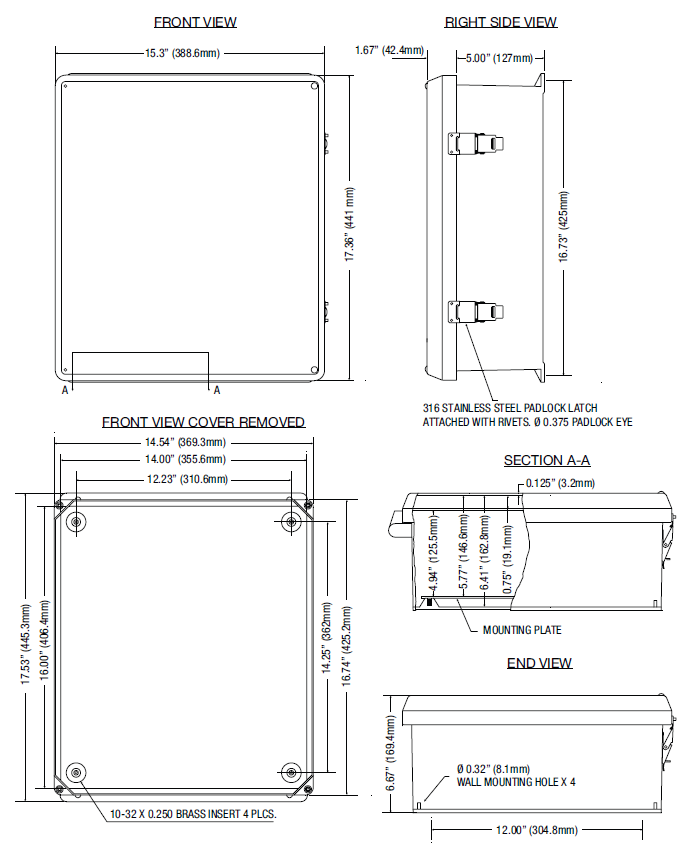

Dimensiones de la carcasa (Al x An x Pr aproximadas): 17.53” x 15.3” x 6.67” (445.3mm x 388.6mm x 169.4mm)

• Cierre para candado de acero inoxidable 316 fijado con remaches; ojo para candado Ø 0.375
• Inserto de latón 10-32 x 0.250, 4 lugares
• Orificios para montaje en pared: Ø 0.32” (8.1mm) x 4
• Placa de montaje: 16.74” (425.2mm) x 14.54” (369.3mm); 0.125” (3.2mm)
• Dimensiones de referencia: 17.36” (441mm), 16.73” (425mm), 16.00” (406.4mm), 14.25” (362mm), 14.00” (355.6mm), 12.23” (310.6mm), 12.00” (304.8mm), 6.41” (162.8mm), 5.77” (146.6mm), 5.00” (127mm), 4.94” (125.5mm), 1.67” (42.4mm), 0.75” (19.1mm)

Carcasa del Controlador - Mediana

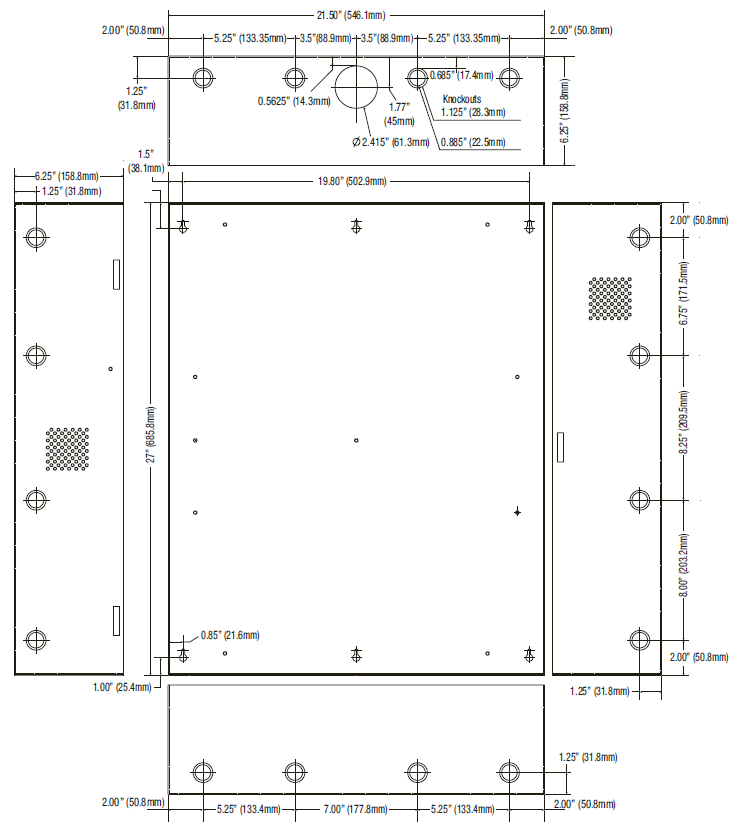

Dimensiones de la carcasa (Al x An x Pr aproximadas): 27.25” x 21.5” x 6.5” (692.2mm x 552.5mm x 165.1mm)

• Entradas: una 2.415” (61.3mm); dobles 1.125” (28.3mm) / 0.885” (22.5mm); referencias 1.77” (45mm), 0.85” (21.6mm), 0.685” (17.4mm), 0.5625” (14.3mm)
• Referencias del diseño: 27” (685.8mm), 21.50” (546.1mm), 19.80” (502.9mm), 8.25” (209.5mm), 8.00” (203.2mm), 7.00” (177.8mm), 6.75” (171.5mm), 6.25” (158.8mm), 5.25” (133.4mm), 3.5” (88.9mm), 2.00” (50.8mm), 1.5” (38.1mm), 1.25” (31.8mm), 1.00” (25.4mm)

Carcasa del Controlador - Grande

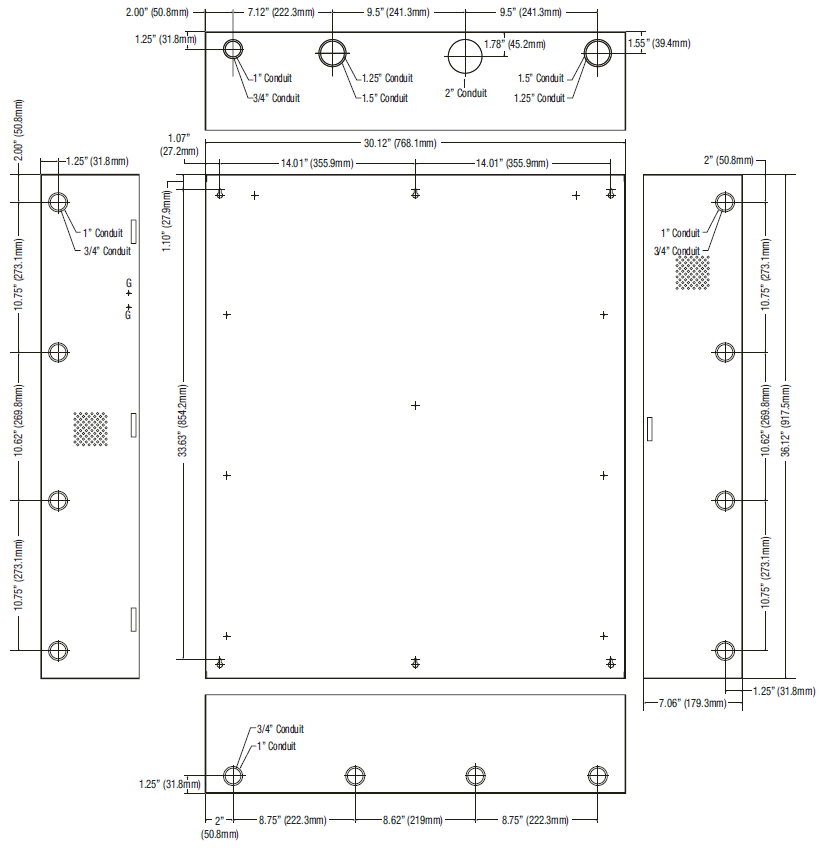

Dimensiones de la carcasa (Al x An x Pr aproximadas): 36.12” x 30.125” x 7.06” (917.5mm x 768.1mm x 179.3mm)

• Tamaños de entradas para conductos: 2”, 1.5”, 1.25”, 1”, y posiciones de 3/4”
• Referencias del diseño: 33.63” (854.2mm), 30.12” (768.1mm), 14.01” (355.9mm) x2, 10.75” (273.1mm) x2, 10.62” (269.8mm), 9.5” (241.3mm) x2, 8.75” (222.3mm) x2, 8.62” (219mm), 7.12” (222.3mm), 2.00” (50.8mm), 1.78” (45.2mm), 1.55” (39.4mm), 1.25” (31.8mm), 1.10” (27.9mm), 1.07” (27.2mm)

Nota: Las figuras 1–4 (montaje del interruptor de manipulación, diseños de configuración de módulos, diagramas de cableado) y los planos mecánicos dimensionados son elementos gráficos en el PDF original y no se reproducen en esta conversión de texto.
