Carcasa para Controlador ButterflyMX Mediana - Hoja Informativa

Ficha Técnica del Producto

La Carcasa para Controlador ButterflyMX – Mediana ofrece a los instaladores una solución estandarizada y profesional para implementaciones de controladores de tamaño medio en multifamiliares, comerciales y de múltiples pisos. Al consolidar carcasa, montaje, alimentación y organización del cableado en un sistema ordenable, reduce el trabajo de diseño personalizado, tiempo de instalación, componentes faltantes, errores de cableado y futuras llamadas de servicio, mientras crea una instalación más limpia, segura y fácil de mantener.

Diseñada para cinco a diez puertas, la carcasa incluye una placa trasera, una fuente de alimentación/cargador integrada de 12VCC y 10A, y un módulo de distribución de energía con ocho salidas protegidas por fusibles PTC o de vidrio. Puede alojar hasta cinco Controladores ButterflyMX de 2 puertas, con un diseño organizado que simplifica el montaje de controladores, cableado en campo, gestión de cables, distribución de energía, solución de problemas y acceso para servicio continuo.

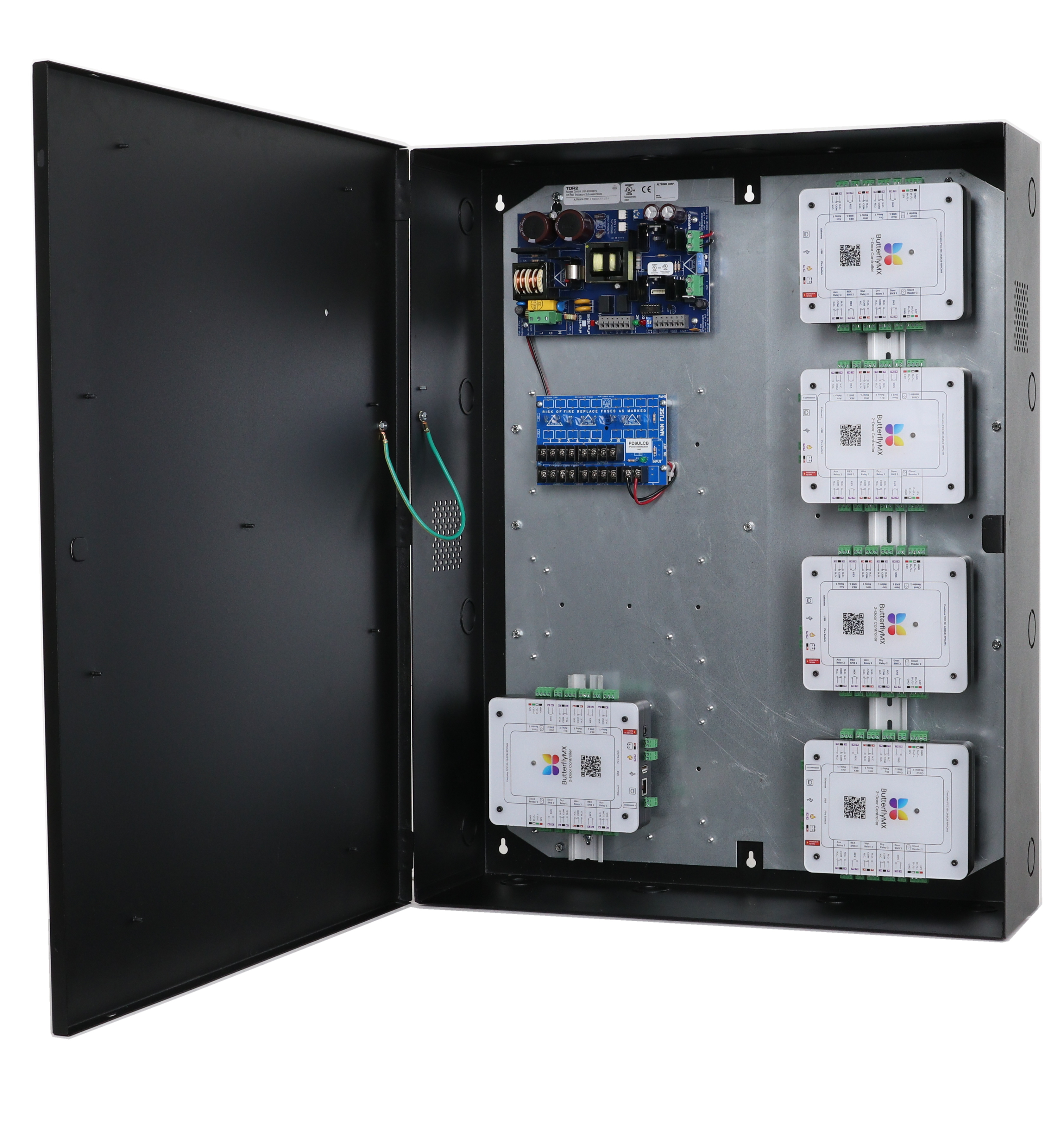

Carcasa para Controlador ButterflyMX Mediana (Los Controladores ButterflyMX de 2 puertas no están incluidos)

Características Clave

  • Fuente de alimentación/cargador de 12VCC o 24VCC
  • Capacidad para hasta cinco (5) módulos ButterflyMX
  • Supervisión:
    • Fallo de CA
    • Batería baja y presencia de batería
    • Apagado por baja potencia
  • Configuración conveniente de knockouts:
    • Un (1) knockout simple de 2.415” (2” Conduit)
    • Dieciséis (16) knockouts dobles — 1.362” (1” Conduit) / 1.115” (3/4” Conduit)
  • Placa trasera de acero galvanizado calibre 16 que simplifica el diseño del tablero y la gestión de cables
  • La carcasa admite hasta cuatro (4) baterías de 12VCC/7AH
  • Certificaciones de Agencias:
    • Todos los componentes Altronix de este kit Trove son subensamblajes listados por UL. Por favor, consulte las Guías de Instalación de Subensamblajes para más información
    • UL: UL294 - Sistema de Control de Acceso
    • cUL: CAN/ULC - s319-05 - Sistemas Electrónicos de Control de Acceso
    • CE Conformidad Europea
  • Garantía de por vida (solo para fuentes de alimentación/cargadores y subensamblajes Altronix)

Especificaciones

Fuente de Alimentación (eFlow102NB)

Voltaje de Entrada120VAC, 60Hz, 3.5A
Fusible de Entrada5A/250V
Voltaje de Salida12VCC @ 10A
Auxiliar1A (no conmutado)
ProtecciónProtección contra sobretensión. Filtrado y regulado

Carga de Batería

Capacidad12VCC/12AH (4 dentro de la carcasa); 40AH/65AH (requiere carcasa separada)
TipoÁcido plomo sellado o tipo gel
Conmutación por falloInstantánea al perder CA

Las baterías se venden por separado.

Desconexión de Alarma Contra Incendios

SupervisadoCon enclavamiento o sin enclavamiento
EOLResistencia de 10K

Supervisión

Fallo de CAContactos tipo “C”
BateríaContactos tipo “C”
Apagado por Baja Potencia DCApaga las terminales de salida DC si el voltaje de la batería cae por debajo del 71–73% para unidades de 12V y 70–75% para unidades de 24V (dependiendo de la fuente de alimentación). Previene descarga profunda de la batería.

Indicadores (LED)

Entrada de CAPresencia de 120VAC
Salida DCCon alimentación
BateríaDescargada o no conectada

Módulo de Distribución de Energía (PD8ULCB)

Voltaje de Entrada12VCC desde eFlow102NB
Voltaje de Salida12VCC
PTCs2.5A
Indicadores (LED)LED verde — Salida DC

Certificaciones de la Carcasa para Controlador Pequeño

Certificaciones de AgenciasCE Conformidad Europea

Físicas y Ambientales

Dimensiones de la Carcasa (Al x An x Pr)27.25” x 21.5” x 6.5” (692.2mm x 546.1mm x 165.1mm)
Dimensiones para Envío32.5” x 26.5” x 11.125” (825.5mm x 673.1mm x 282.6mm)
Peso del Producto (aprox.)39.6 lb. (18 kg)
Peso para Envío (aprox.)43.35 lb. (19.66 kg)
Temperatura de Operación0ºC a 49ºC (32ºF a 120ºF)
Temperatura de Almacenamiento–20ºC a 70ºC (–4ºF a 158ºF)
Humedad Relativa85% +/– 5%
BTU/Hr (aprox.)61 BTU/Hr.

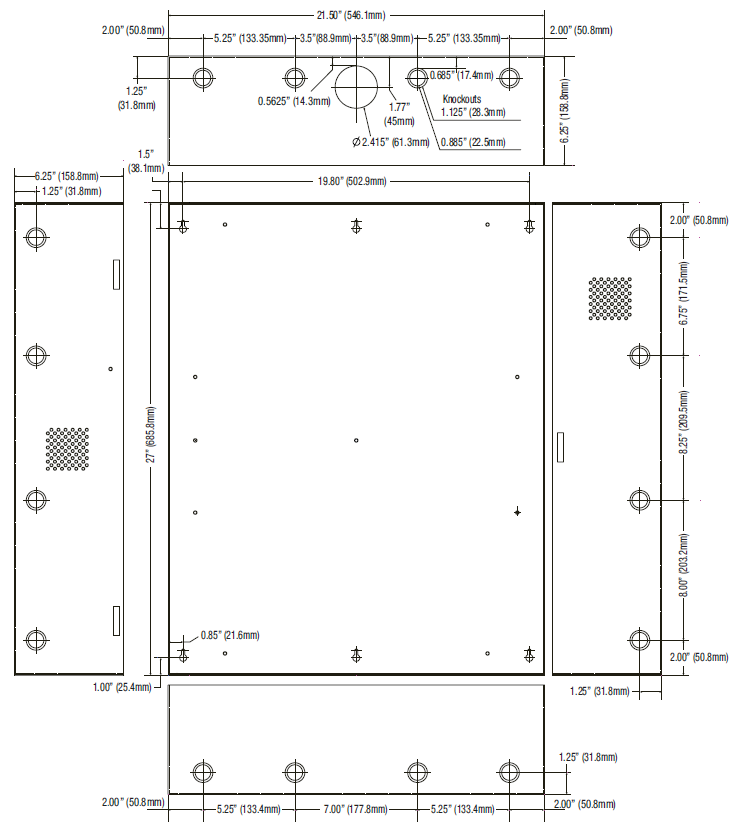

Dimensiones y Dibujo (Llamadas Clave)

  • Total: 27.25” (692.2mm) Al x 21.5” (546.1mm) An x 6.5” (165.1mm) Pr
  • Referencia placa trasera/diseño: 27” (685.8mm) x 19.80” (502.9mm)
  • Dimensiones de knockouts: simple 2.415” (61.3mm); dobles 1.125” (28.3mm) / 0.885” (22.5mm), con dimensiones de referencia 1.77” (45mm), 0.685” (17.4mm), 0.5625” (14.3mm), 0.85” (21.6mm), 0.512”
  • Otras dimensiones de referencia: 8.25” (209.5mm), 8.00” (203.2mm), 7.00” (177.8mm), 6.75” (171.5mm), 6.25” (158.8mm), 5.25” (133.4mm), 3.5” (88.9mm), 2.00” (50.8mm), 1.5” (38.1mm), 1.25” (31.8mm), 1.00” (25.4mm)

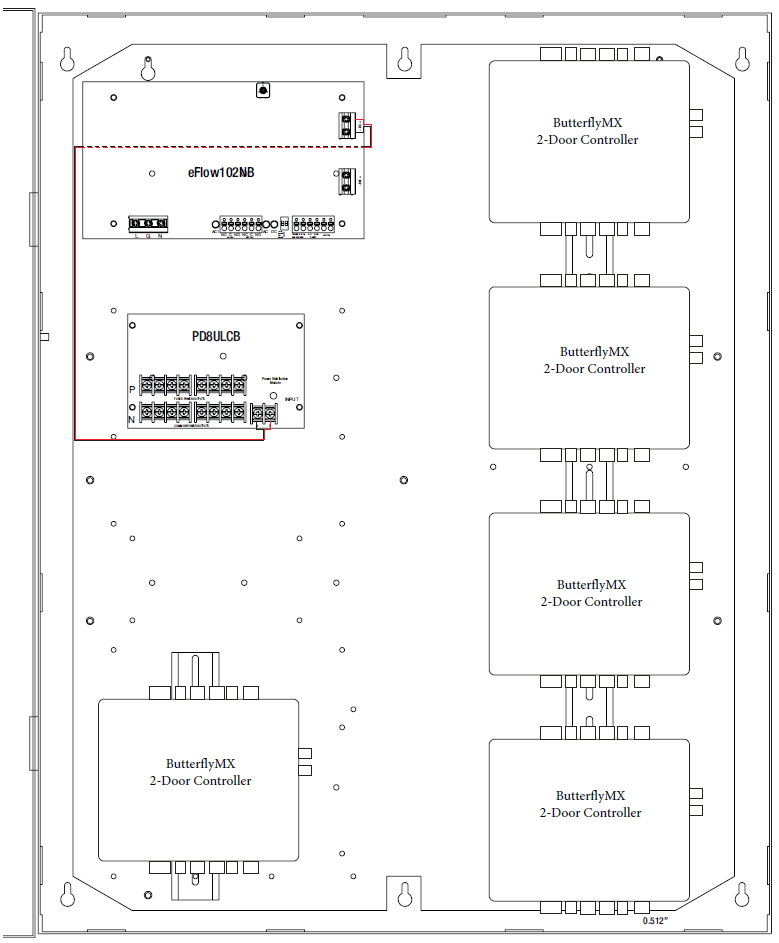

Nota: Los dibujos mecánicos, diagrama de distribución de knockouts y diagrama de cableado (eFlow102NB, PD8ULCB y conexiones de cinco Controladores de 2 puertas) son elementos gráficos en el PDF original y no se reproducen en esta conversión de texto.
