Carcasa para Controlador Pequeño ButterflyMX - Hoja Informativa

Ficha Técnica del Producto

La carcasa para controlador pequeño ButterflyMX ofrece a los instaladores una forma estandarizada y profesional de desplegar el control de acceso ButterflyMX en portones, garajes, casetas de vigilancia, edificios independientes y otras entradas pequeñas o remotas. Al combinar la carcasa, el montaje, la alimentación y la organización del cableado en una sola solución, reduce el trabajo de diseño personalizado, el tiempo de instalación, los componentes faltantes, los errores de cableado y las futuras llamadas de servicio, al tiempo que proporciona una instalación más limpia y segura.

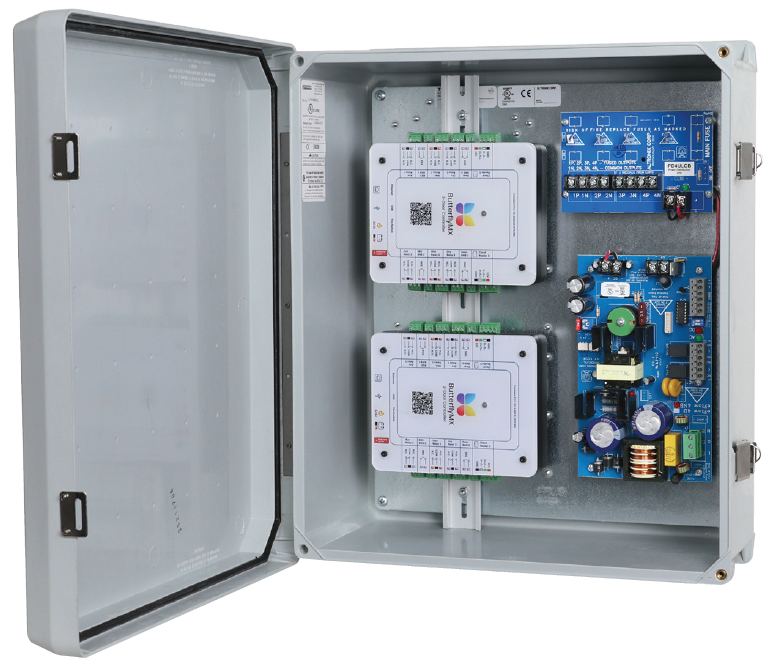

Diseñada para uno a cuatro puertas, la carcasa con clasificación NEMA incluye un backplane, una fuente de alimentación/cargador integrada de 12VDC o 24VDC, 4A (configurada de fábrica a 12VDC) y un módulo de distribución de energía con cuatro salidas protegidas por fusibles PTC o de vidrio. Puede alojar hasta dos controladores ButterflyMX de 2 puertas, o un controlador de 2 puertas y un router celular ButterflyMX, con un diseño organizado que simplifica el montaje, el cableado en campo, la gestión de cables y el acceso para servicio.

Carcasa para Controlador Pequeño (Los controladores ButterflyMX de 2 puertas no están incluidos)

Características Clave

  • Fuente de alimentación/cargador de 12VDC o 24VDC
  • Acomoda hasta dos (2) controladores ButterflyMX de 2 puertas
  • Supervisión:
    • Fallo de CA
    • Batería baja y presencia de batería
    • Apagado por baja potencia
  • Backplane de acero galvanizado calibre 16 AWG que simplifica el diseño de la placa y la gestión del cableado
  • Carcasa con clasificación NEMA4/4X, IP66
  • Moldeado por compresión en caliente, libre de halógenos, poliéster reforzado con fibra de vidrio autoextinguible
  • Bisagra continua de acero inoxidable y pestillos con candado de acero inoxidable
  • Bridas integrales que simplifican el montaje en pared o poste
  • Certificaciones: Conformidad Europea CE
  • Garantía de por vida (solo en fuentes de alimentación/cargadores y subensambles Altronix)

Especificaciones

Fuente de Alimentación (eFlow4NB)

Voltaje de Entrada120VAC, 60Hz, 3.5A
Clasificación del Fusible5A/250V
Voltaje de Salida12VDC o 24VDC
Corriente de Salida4A continua
OtrosProtección contra sobretensión. Filtrado y regulado

Carga de Batería

Capacidad12VDC/7AH (2 dentro de la carcasa); 40AH/65AH (requiere carcasa separada)
TipoÁcido-plomo sellada o tipo gel
ConmutaciónInstantánea al perder CA

Nota: Las baterías se venden por separado.

Supervisión

Fallo de CAContactos tipo “C”
BateríaContactos tipo “C”
Apagado por Baja Potencia DCApaga las terminales de salida DC si el voltaje de la batería cae por debajo del 70–75% para unidades de 24V (dependiendo de la fuente de alimentación). Previene descarga profunda de la batería.

Indicadores (LED)

EntradaPresencia de 120VAC
Salida DCCon alimentación
BateríaDescargada o no conectada

Módulo de Distribución de Energía (PD4ULCB)

Voltaje de Entrada12VDC desde eFlow4NB
Voltaje de Salida12VDC
PTC de Salida2.5A
Indicadores (LED)LED verde — Salida DC

Certificaciones de la Carcasa para Controlador Pequeño

CertificacionesConformidad Europea CE

Físico y Ambiental

Dimensiones de la Carcasa (Al x An x Pr)17.53” x 15.3” x 6.67” (445.3mm x 388.6mm x 169.4mm)
Dimensiones para Envío21.375” x 14.5” x 9.5” (542.9mm x 374.7mm x 241.3mm)
Peso del Producto (aprox.)13.9 lb. (6.3 kg)
Peso para Envío (aprox.)15.4 lb. (7.0 kg)
Temperatura de Operación0ºC a 49ºC (32ºF a 120ºF)
Temperatura de Almacenamiento–20ºC a 70ºC (–4ºF a 158ºF)
Humedad Relativa85% +/– 5%
BTU/Hr (aprox.)12VDC: 46 BTU/Hr.

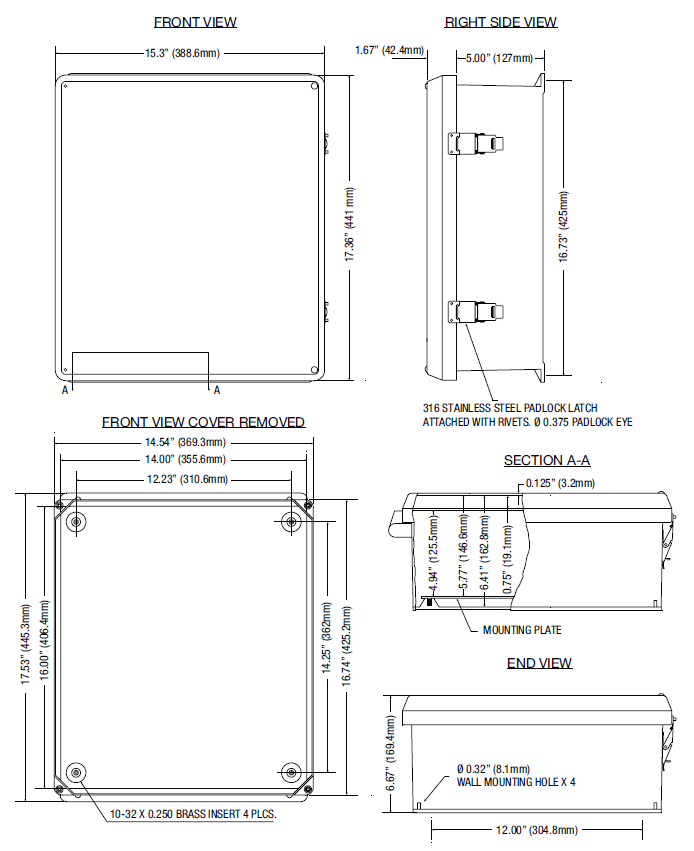

Dimensiones y Dibujo (Indicaciones Clave)

  • Pestillo para candado de acero inoxidable 316 fijado con remaches; ojo para candado Ø 0.375
  • Inserto de latón 10-32 x 0.250, 4 lugares
  • Orificios para montaje en pared: Ø 0.32” (8.1mm) x 4
  • Dimensiones totales: 17.53” (445.3mm) Al x 15.3” (388.6mm) An x 6.67” (169.4mm) Pr
  • Placa de montaje: 16.74” (425.2mm) x 14.54” (369.3mm); grosor 0.125” (3.2mm)
  • Otras dimensiones de referencia: 17.36” (441mm), 16.73” (425mm), 16.00” (406.4mm), 14.25” (362mm), 14.00” (355.6mm), 12.23” (310.6mm), 12.00” (304.8mm), 6.41” (162.8mm), 5.77” (146.6mm), 5.00” (127mm), 4.94” (125.5mm), 1.67” (42.4mm), 0.75” (19.1mm)

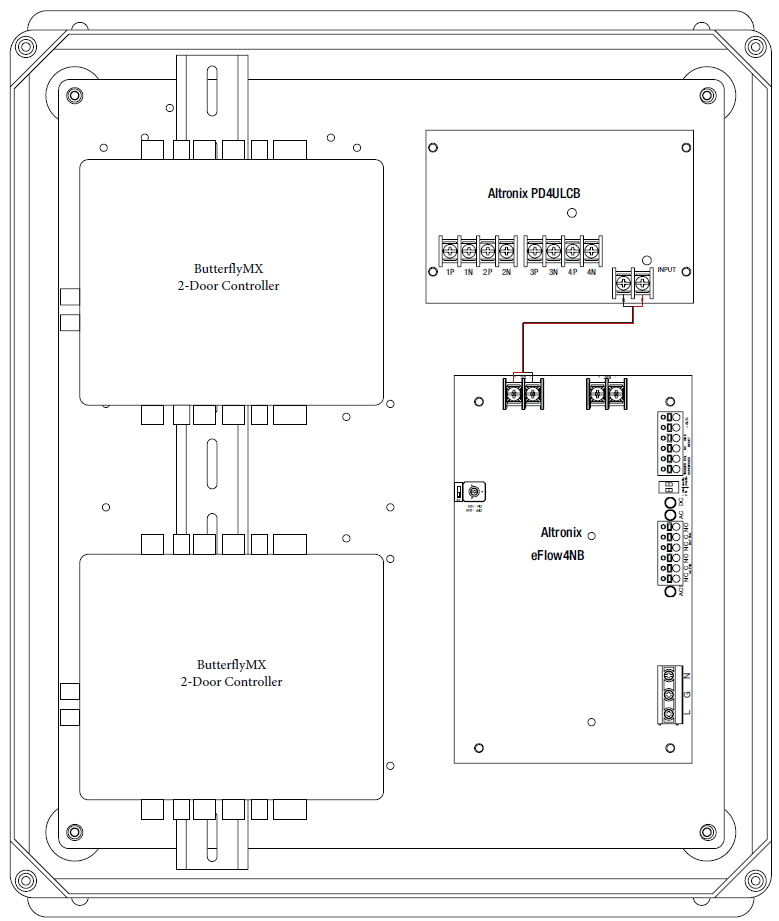

Nota: Las vistas frontal (cubierta removida), lateral derecha, vista final y sección A-A, además del diagrama de cableado (conexiones eFlow4NB, PD4ULCB y controlador de 2 puertas), son elementos gráficos en el PDF original y no se reproducen en esta conversión de texto.
