Carcasa Grande para Controlador ButterflyMX - Hoja Informativa

Ficha Técnica del Producto

La Carcasa para Controlador ButterflyMX – Grande ofrece a los instaladores una solución estandarizada y profesional para implementaciones de control de acceso en grandes edificios multifamiliares, comerciales y de múltiples inquilinos. Al consolidar controladores, alimentación, distribución y organización de cableado en una sola carcasa segura, reduce el diseño personalizado, la mano de obra de instalación, el desorden en la sala eléctrica, los errores de cableado y las futuras llamadas de servicio, mientras crea una instalación más limpia, consistente y fácil de mantener.

Diseñada para hasta veinte puertas, la carcasa incluye un backplane, dos fuentes de alimentación/cargadores integrados de 24VDC, 10A, dos módulos de distribución de energía con protección PTC o fusible de vidrio de 16 salidas, y dos reguladores de voltaje. Puede acomodar hasta diez Controladores ButterflyMX de 2 puertas, con un diseño organizado que simplifica el montaje del controlador, el cableado de campo, la gestión de cables, la distribución de energía, la resolución de problemas y el acceso a servicios continuos.

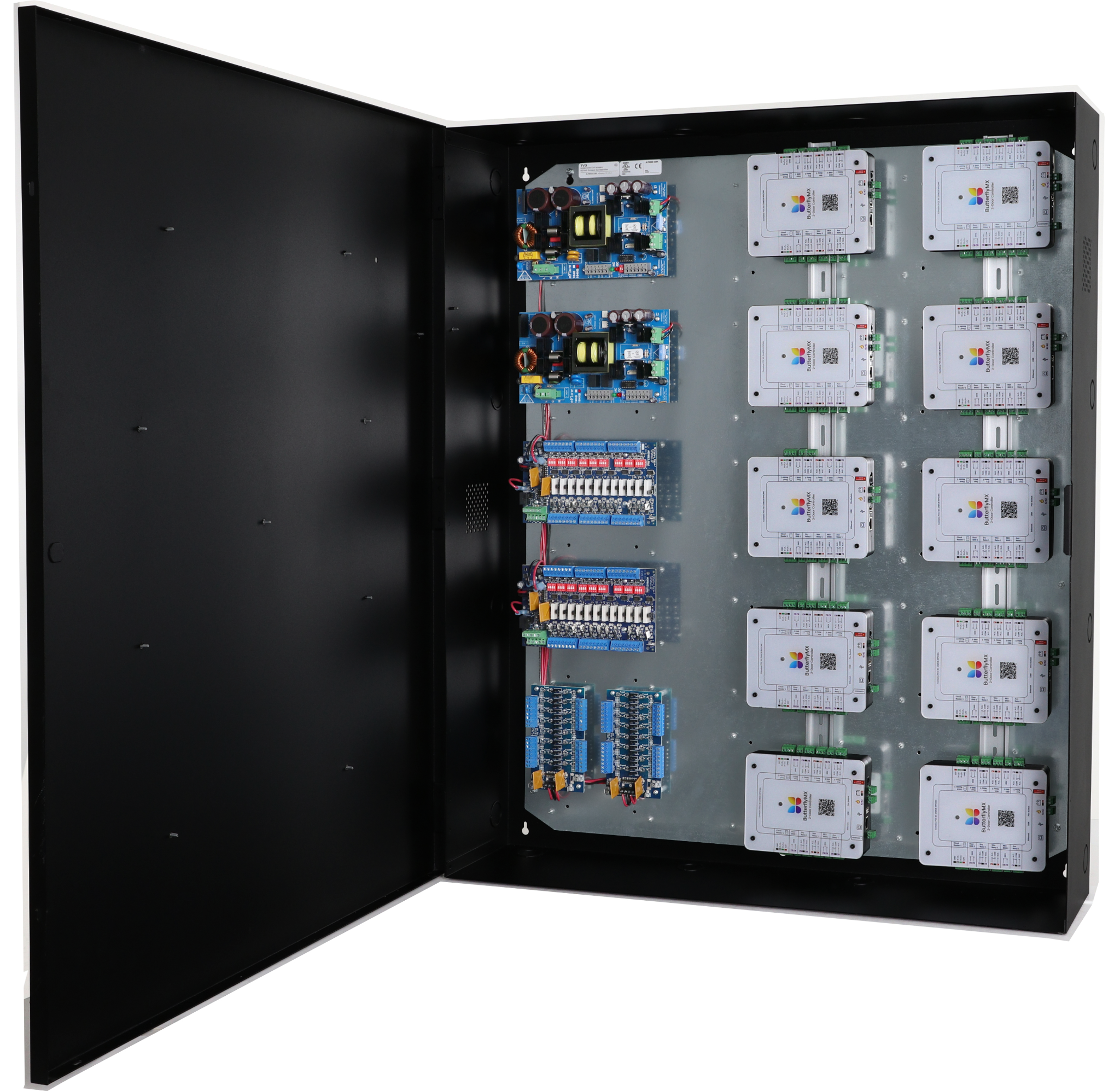

Carcasa Grande para Controlador ButterflyMX (las carcasas ButterflyMX no están incluidas)

Características Clave

  • Dos (2) fuentes de alimentación/cargadores de 24VDC
  • Acomoda hasta diez (10) módulos ButterflyMX
  • Supervisión:
    • Fallo de CA
    • Batería baja y presencia de batería
    • Apagado por bajo voltaje
  • Configuración conveniente de knockouts:
    • Un (1) knockout simple de 2.415” (conducto de 2”)
    • Dieciséis (16) knockouts dobles — 1.362” (conducto de 1”) / 1.115” (conducto de 3/4”)
  • Backplane de acero galvanizado calibre 16 que simplifica el diseño de placas y la gestión del cableado
  • La carcasa acomoda hasta cuatro (4) baterías de 12VDC/7AH
  • Certificaciones:
    • Todos los componentes Altronix de este kit Trove son subensambles listados por UL. Por favor, consulte las Guías de Instalación de Subensambles para más información
    • UL: UL294 - Sistema de Control de Acceso
    • cUL: CAN/ULC - s319-05 - Sistemas Electrónicos de Control de Acceso
    • CE Conformidad Europea
  • Garantía de por vida (solo para fuentes de alimentación/cargadores y subensambles Altronix)

Especificaciones

Dos (2) Fuentes de Alimentación (eFlow104NB)

Voltaje de Entrada120VAC, 60Hz, 4.5A máximo.
Fusible de Entrada6.3A/250V
Voltaje de Salida24VDC @ 10A
Auxiliar1A (sin conmutar)
ProtecciónProtección contra sobretensión. Filtrado y regulado

Carga de Batería

Capacidad12VDC/12AH (4 dentro de la carcasa); 40AH/65AH (requiere carcasa separada)
TipoÁcido de plomo sellado o tipo gel
Conmutación por falloInstantánea al perder la alimentación de CA

Las baterías se venden por separado.

Desconexión de Alarma Contra Incendios

SupervisadoCon enclavamiento o sin enclavamiento
EOLResistor de 10K

Supervisión

Fallo de CAContactos tipo “C”
BateríaContactos tipo “C”
Apagado por Bajo Voltaje de CCApaga las terminales de salida de CC si el voltaje de la batería cae por debajo del 70–75% para unidades de 24V (dependiendo de la fuente de alimentación). Previene la descarga profunda de la batería.

Indicadores (LED)

Entrada de CAPresencia de 120VAC
Salida de CCEncendido
BateríaDescargada o no conectada

Dos (2) Reguladores de Voltaje (VR6)

Voltaje de Entrada24VDC desde eFlow104NB
Voltaje de Salida12VDC
Corriente de Salida6A continuo
OtrosSupresión de picos
Indicadores (LED)Entrada: 24VDC presente; Salida: Encendido

Dos (2) Módulos de Distribución de Energía de Entrada Dual (PDS16CB)

Voltaje de Entrada24VDC desde eFlow104NB y 12VDC desde VR6
PTC de Entrada9A
Voltaje de Salida12VDC y/o 24VDC — cualquiera de las dieciséis (16) salidas de energía es seleccionable para seguir la entrada de energía 1 o 2. Las salidas individuales pueden configurarse en posición OFF para mantenimiento.
PTC de Salida2.5A
Indicadores (LED)Dieciséis (16) LED individuales de salida — Verde: 12VDC; Rojo: 24VDC

Certificaciones de la Carcasa Pequeña para Controlador

CertificacionesCE Conformidad Europea

Físicas y Ambientales

Dimensiones de la carcasa (Al x An x Pr)36.12” x 30.125” x 7.06” (917.5mm x 768.1mm x 179.3mm)
Dimensiones para envío40.75” x 35.25” x 12” (1035.1mm x 895.4mm x 304.8mm)
Peso del producto (aprox.)84.2 lb. (38.2 kg)
Peso para envío (aprox.)97.5 lb. (44.22 kg)
Temperatura de operación0ºC a 49ºC (32ºF a 120ºF)
Temperatura de almacenamiento–20ºC a 70ºC (–4ºF a 158ºF)
Humedad relativa85% +/– 5%
BTU/Hr (aprox.)246 BTU/Hr.

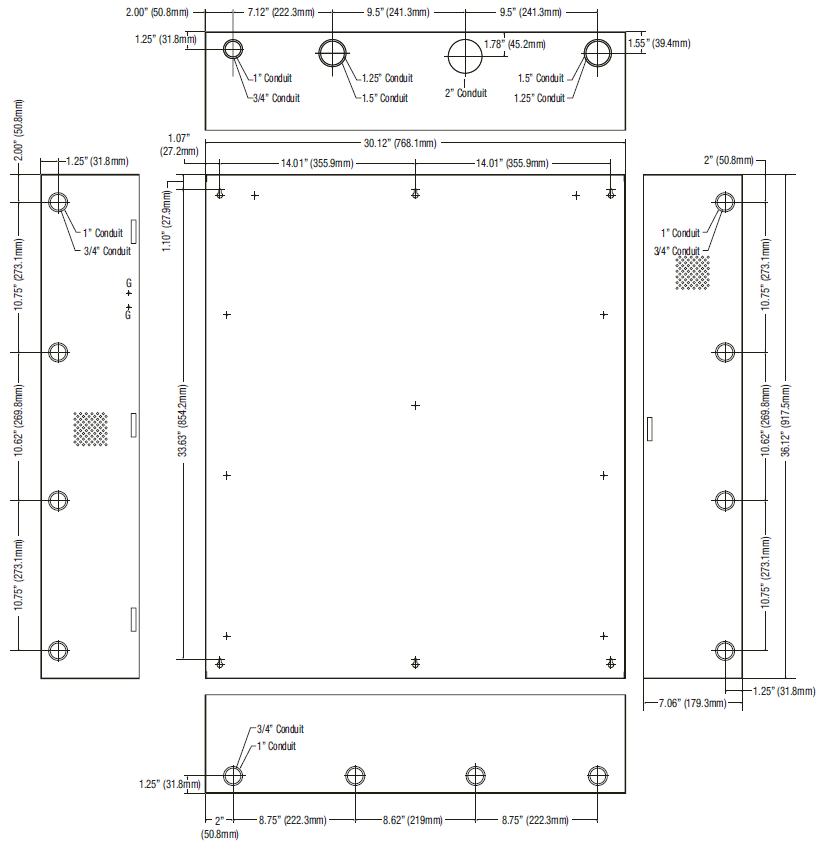

Dimensiones y Dibujo (Llamadas Clave)

  • Total: 36.12” (917.5mm) Al x 30.12” (768.1mm) An x 7.06” (179.3mm) Pr
  • Referencia del backplane/diseño: referencia de altura 33.63” (854.2mm)
  • Tamaños de knockout para conductos mostrados: 2”, 1.5”, 1.25”, 1”, y posiciones para conductos de 3/4”
  • Referencias horizontales: 14.01” (355.9mm) x2, 10.75” (273.1mm) x2, 10.62” (269.8mm), 9.5” (241.3mm) x2, 8.75” (222.3mm) x2, 8.62” (219mm), 7.12” (222.3mm)
  • Referencias de borde/espaciado: 2.00” (50.8mm), 1.78” (45.2mm), 1.55” (39.4mm), 1.25” (31.8mm), 1.10” (27.9mm), 1.07” (27.2mm)

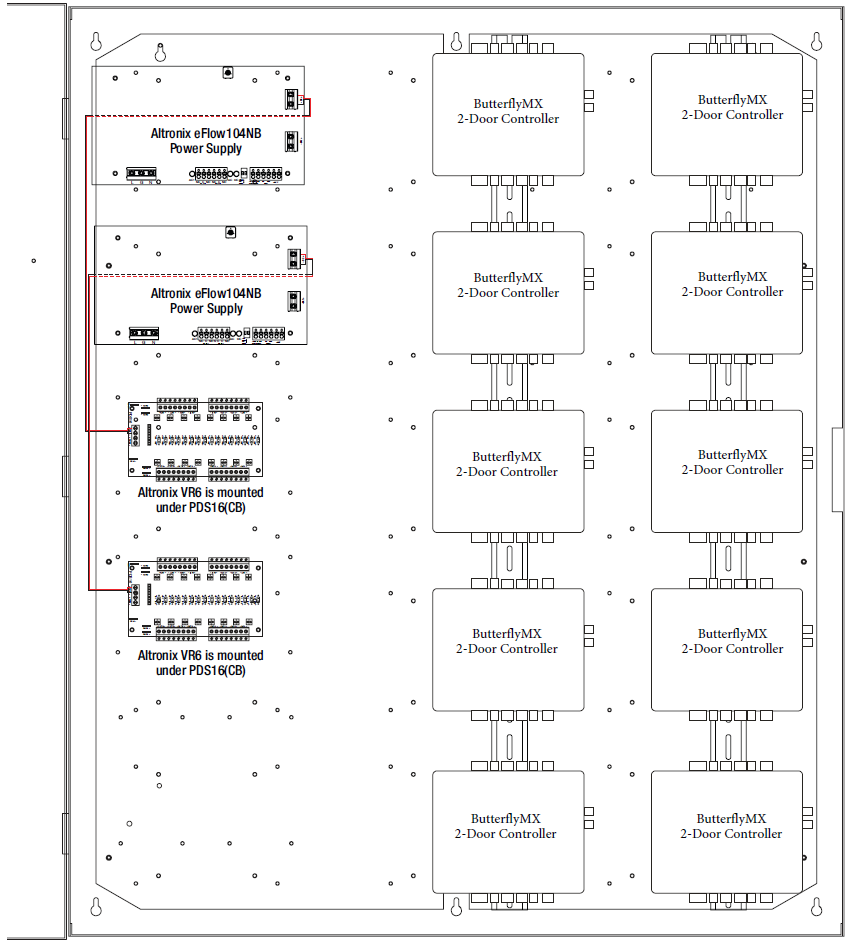

Nota: Los dibujos mecánicos, el diseño de knockouts y el diagrama de cableado (fuentes de alimentación duales eFlow104NB, módulos de distribución duales PDS16CB con reguladores VR6 montados debajo, y diez conexiones de Controlador de 2 puertas) son elementos gráficos en el PDF original y no se reproducen en esta conversión de texto.
