Routeur cellulaire intérieur - Guide d'installation

Objectif

Installer un Teltonika RUT241 à l'intérieur en utilisant les antennes fournies ou l'antenne LTE externe PR1KCL25.

Avant de commencer

  • Confirmer l'accès à l'alimentation et aux câbles.
  • Installer la carte SIM.
  • Garder le routeur au sec, ventilé et facile à entretenir.
  • Ne pas le monter directement contre du métal, des alimentations électriques ou des transformateurs.

Choisir l’antenne

Antennes incluses : Utiliser dans un espace intérieur ouvert avec un bon signal LTE.

Antenne externe PR1KCL25 : Utiliser à l'intérieur d'un boîtier métallique ou lorsque le signal LTE est faible.

Installer le routeur

1. Monter le routeur sur un mur ou le fixer à l'intérieur du boîtier.

2. Garder les antennes en position verticale et dégagées de tout obstacle.

3. Laisser un accès aux ports d'alimentation, SIM, Ethernet et antenne.

Connecter les antennes

Antennes incluses

1. Connecter les antennes cellulaires aux ports LTE MAIN et LTE AUX.

2. Connecter l'antenne Wi-Fi si le Wi-Fi est utilisé.

3. Serrer les connecteurs à la main uniquement.

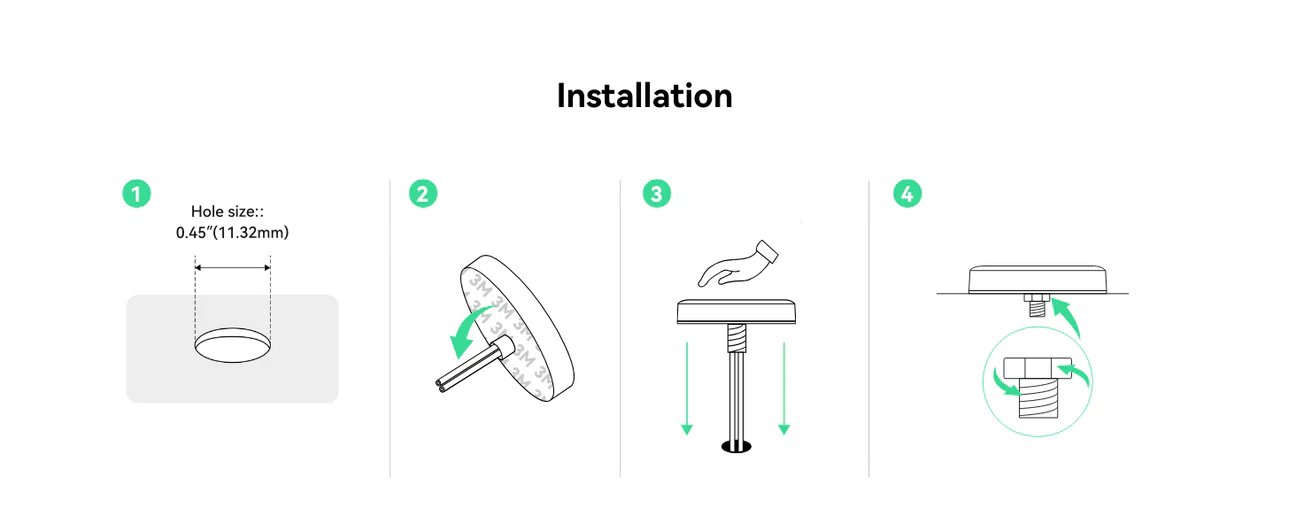

Antenne externe PR1KCL25

1. Percer un trou à l'endroit de montage d'environ 0,45" (11,32 mm) de diamètre.

2. Retirer la pellicule adhésive 3M pour exposer le ruban. Monter l'antenne sur le dessus du boîtier ou une autre surface horizontale offrant une meilleure exposition au signal.

3. Faire passer les deux câbles par un point d'entrée étanche. Connecter les câbles aux ports LTE MAIN et LTE AUX.

4. Fixer l'antenne avec l'écrou. Ajouter une protection contre la traction et sceller toutes les pénétrations.

Note : Ne pas pincer, plier brusquement ou faire de coudes serrés avec les câbles.

Mettre sous tension et vérifier

1. Brancher l'alimentation et attendre que le routeur démarre.

2. Confirmer que le LTE se connecte et reste stable.

3. Confirmer que le Wi-Fi fonctionne, si activé.

4. Vérifier la puissance du signal dans l'interface Web ou RMS.

5. Déplacer le routeur ou l'antenne si le signal est faible.

Installation terminée lorsque

  • Le routeur est alimenté et accessible.
  • Le LTE est connecté et stable.
  • Les deux ports d'antenne LTE sont connectés.
  • Les câbles sont sécurisés et non pincés.
  • Les ouvertures du boîtier sont scellées.
  • Le Wi-Fi fonctionne, si activé.

Pour plus d'informations, consultez le guide de démarrage rapide imprimé fourni dans la boîte de votre appareil ou visitez : https://teltonika-networks.com/products/routers/RUT241/
