Description

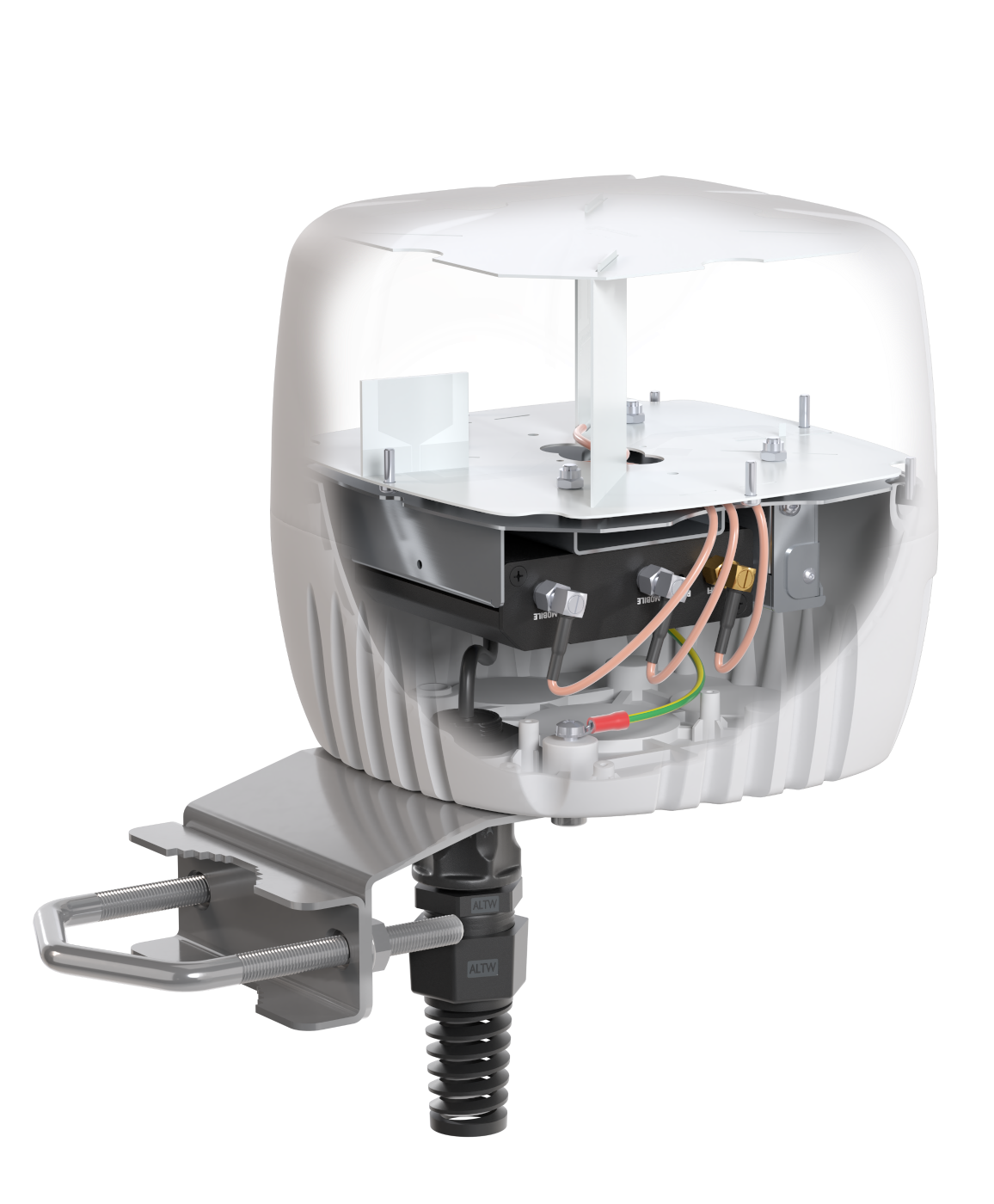

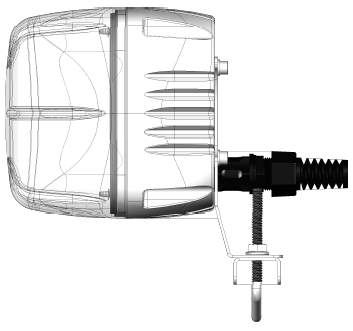

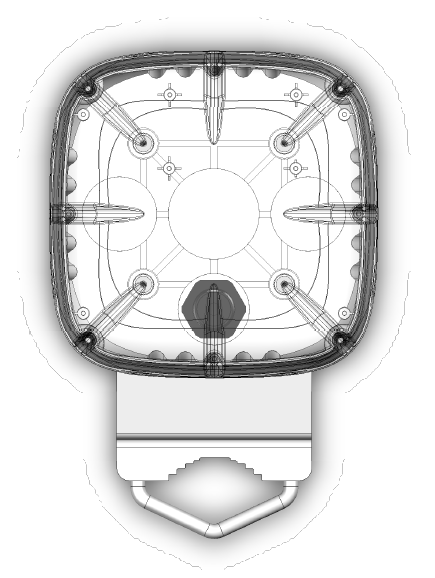

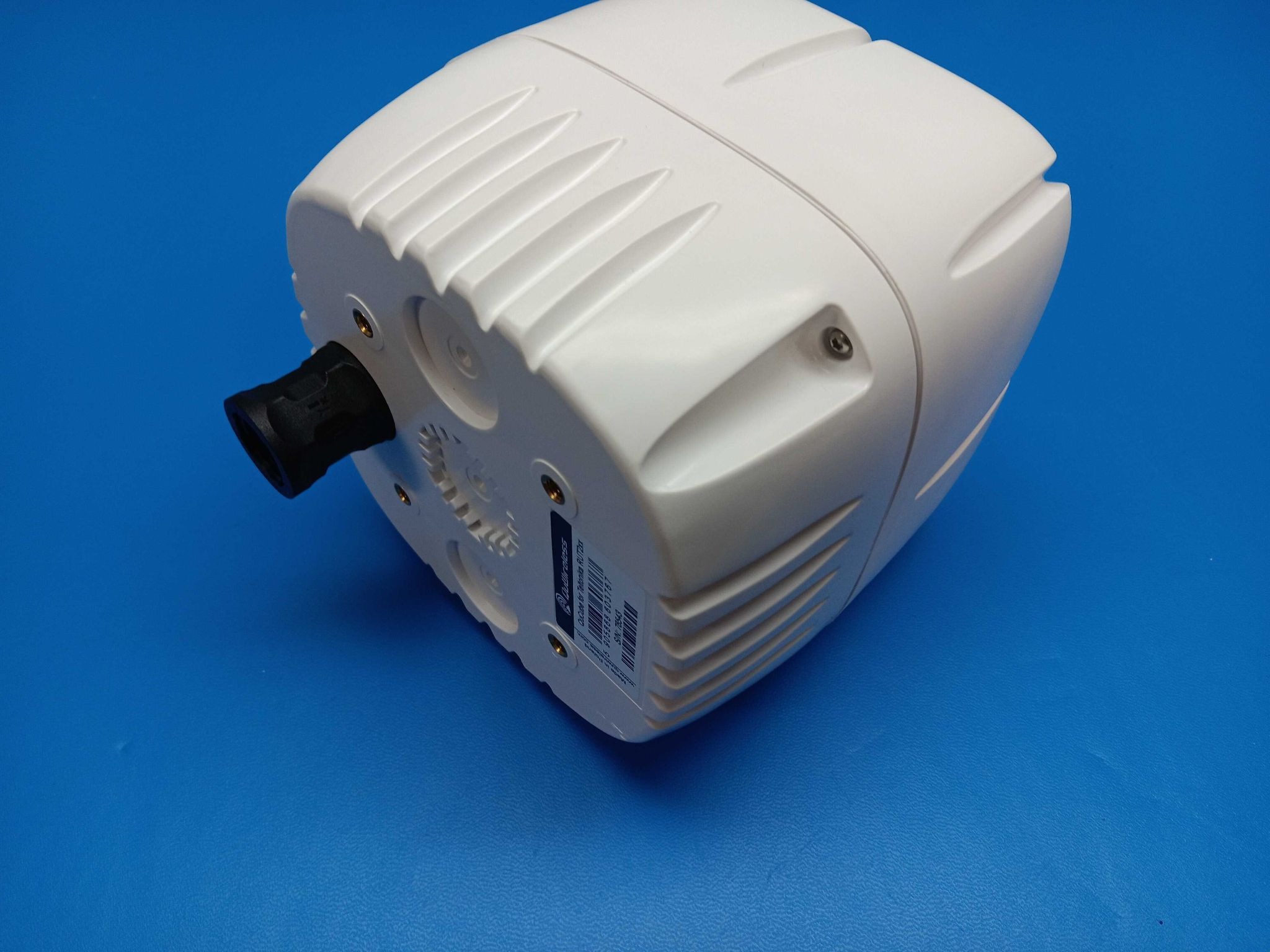

Boîtier extérieur IP67 QUWireless Cube avec antenne LTE/Wi‑Fi intégrée pour les routeurs Teltonika série RUT2 (y compris RUT241). Il abrite le routeur à l'intérieur, offre une protection contre les intempéries et expose une connexion Ethernet/PoE ainsi qu'un support de montage pour poteau ou mur.
Contenu de la boîte
- Boîtier QUWireless Cube avec antennes intégrées.
- Support de montage interne pour Teltonika RUT241.
- Routeur cellulaire Teltonika RUT241 (installé à l'intérieur du boîtier)
- Câbles RF pré-terminés (généralement 3 : 2× LTE, 1× Wi‑Fi).
- Presse-étoupe(s) pour Ethernet.
- Support de montage pour mât/mur et boulons en U ou vis.
- Matériel de conversion PoE passif (installé à l'intérieur du boîtier).
Liste de contrôle avant installation
- Confirmer que le kit est étiqueté comme pré-configuré et que la carte SIM est installée. Si le routeur n’est pas étiqueté ou si la SIM est manquante, arrêter et contacter le support ButterflyMX avant l’installation.
- Confirmer que le matériel de conversion PoE passif et son alimentation sont inclus dans le kit.
- Câble Ethernet extérieur (Cat5e/Cat6) de longueur appropriée.
- Site d'installation approprié (mât ou surface murale) près de la zone de couverture souhaitée.
Étape 1 – Ouvrir le boîtier et préparer les presse-étoupes
- Retirer le couvercle supérieur du boîtier extérieur en desserrant les quatre vis d’angle; mettre le couvercle de côté.
- Identifier l’entrée du câble Ethernet en bas ou sur le côté du boîtier. Séparer le presse-étoupe en capuchon extérieur, insert en caoutchouc d’étanchéité, corps fileté du presse-étoupe et écrou intérieur; installer le corps du presse-étoupe dans l’ouverture et serrer l’écrou intérieur.
- S’assurer que le joint en caoutchouc est correctement positionné pour maintenir l’étanchéité IP67.
Étape 2 – Monter et connecter le RUT241 à l’intérieur

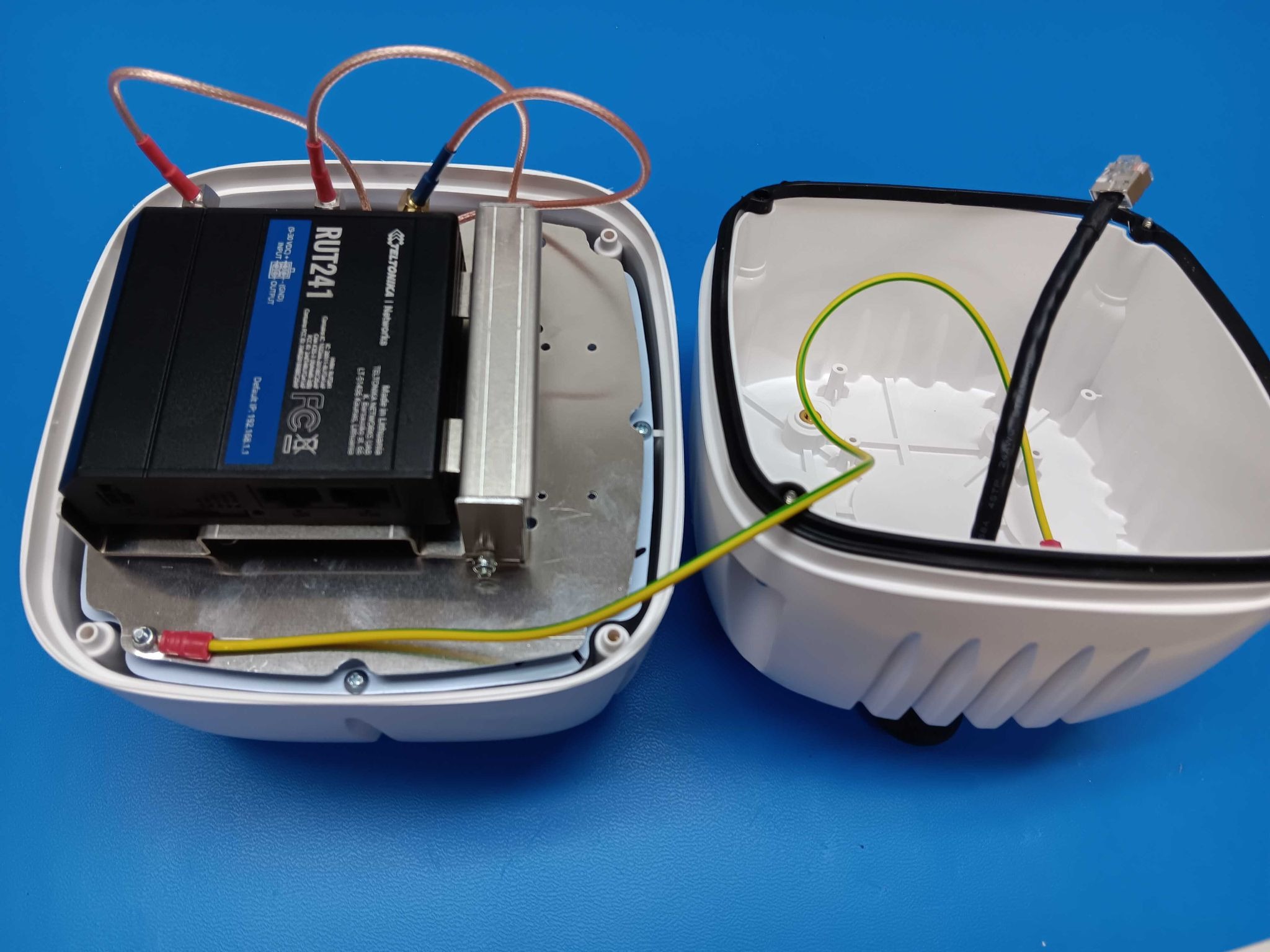

- Placer le RUT241 sur le support de montage interne et le fixer avec les vis de montage fournies.

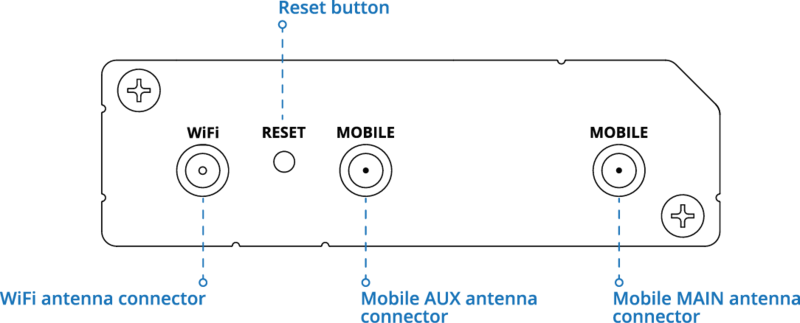

- Connecter les câbles RF :
- Connecter les deux câbles marqués en argent aux ports LTE MAIN et AUX du RUT241.
- Connecter le câble marqué en or au port antenne Wi-Fi du RUT241. Le Wi-Fi est optionnel pour le fonctionnement normal, mais connectez-le si le câble est présent.
- Enficher chaque connecteur SMA à la main, puis serrer légèrement avec la clé SMA fournie. Ne pas trop serrer.

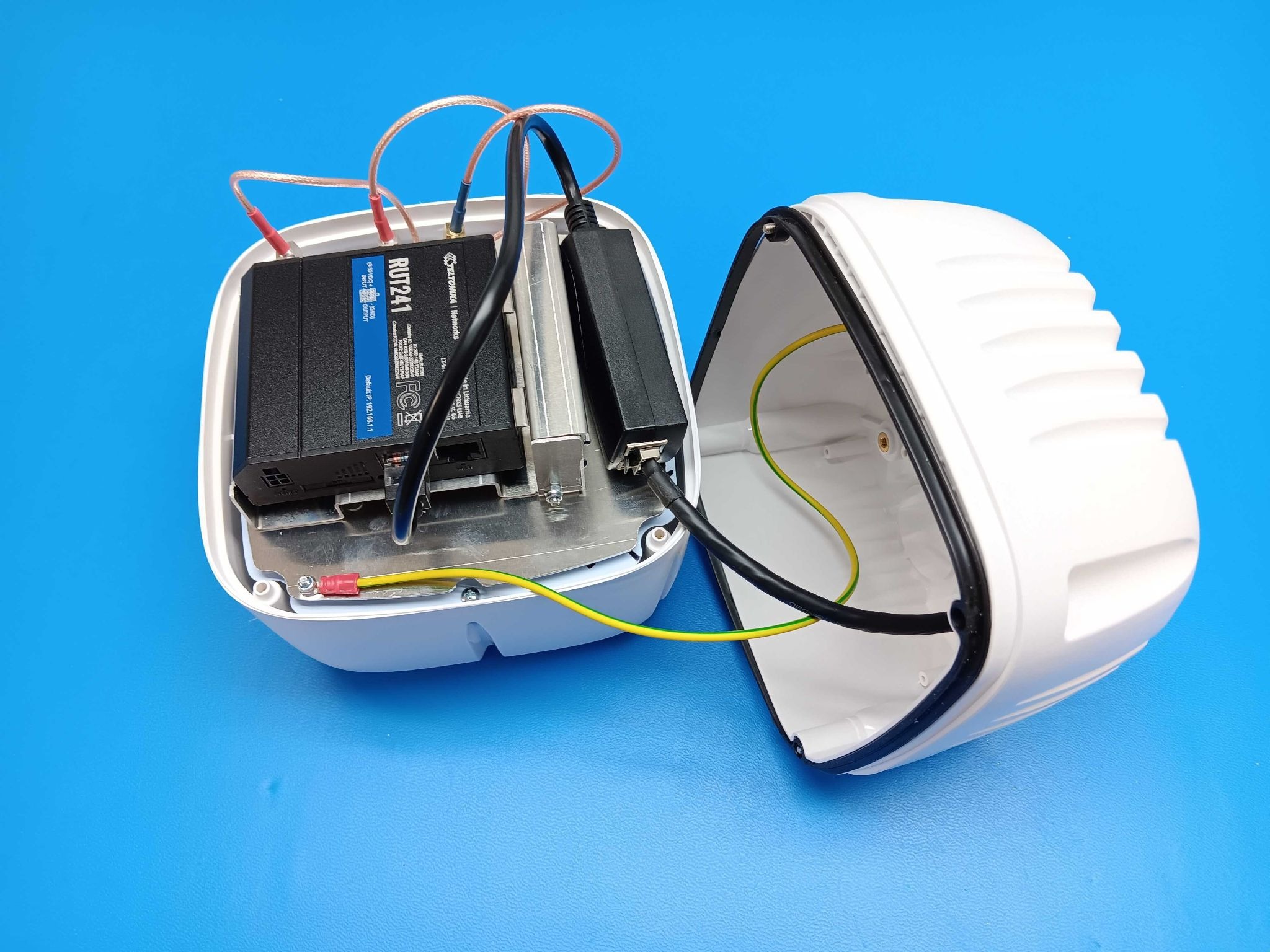

- Connecter le port LAN1 du RUT241 au convertisseur PoE passif inclus à l’intérieur du boîtier. Connecter le câble Ethernet extérieur du convertisseur à travers le presse-étoupe.
Étape 3 – Fermer le boîtier
- Faire passer le câble Ethernet à travers le presse-étoupe; serrer l’écrou du presse-étoupe pour la protection contre la traction et l’étanchéité.
- Disposer les câbles afin qu’aucun ne soit pincé sous le couvercle; maintenir des courbures douces.
- Réinstaller le couvercle du boîtier cellulaire et serrer uniformément les quatre vis pour préserver l’étanchéité du joint (IP67).
Étape 4 – Fixer le support de montage

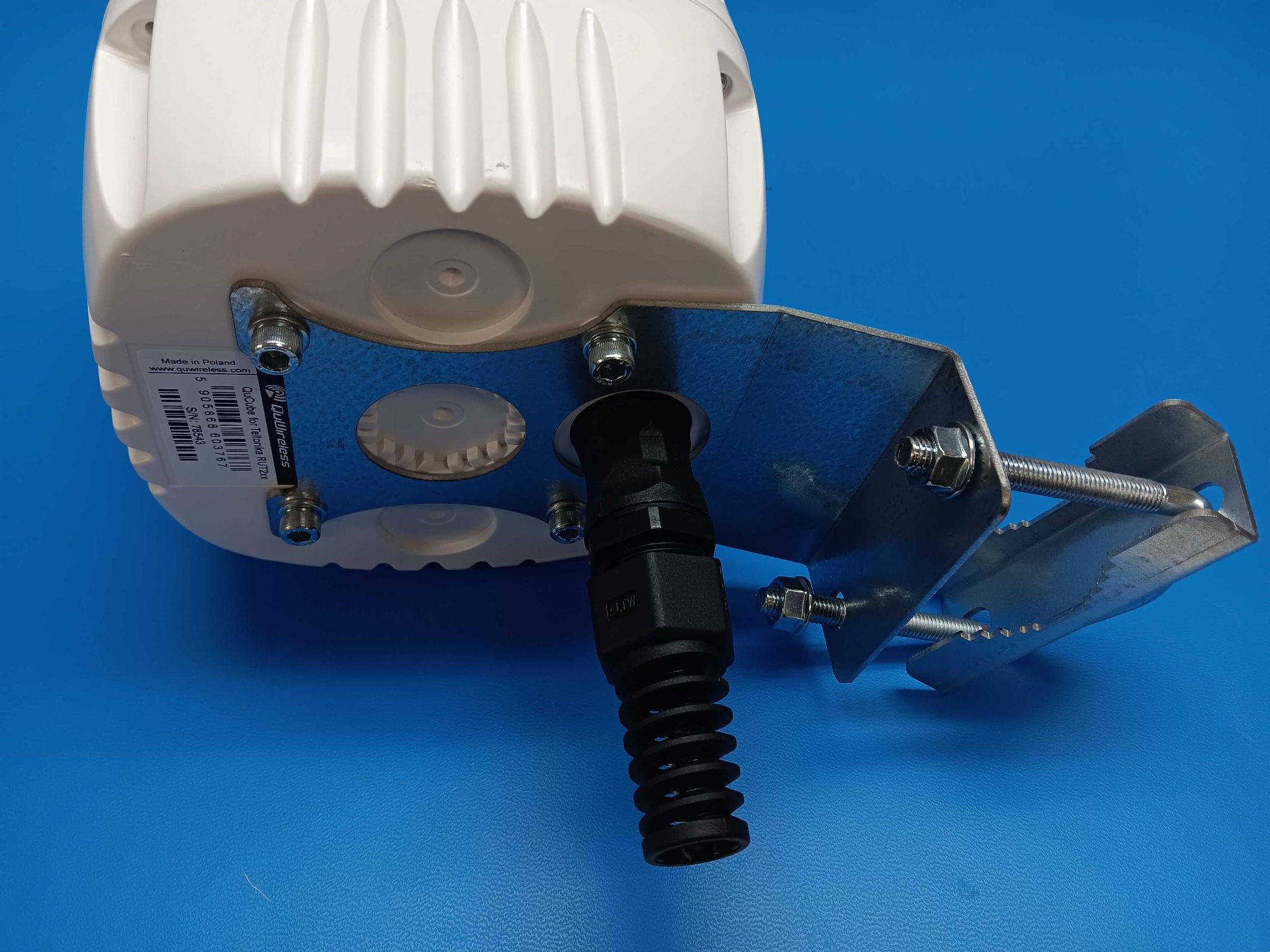

- Fixer le support de montage en acier à l’arrière du boîtier cellulaire à l’aide des vis hexagonales fournies.
- Vérifier que le support est bien en place et que tous les fixateurs fournis sont serrés.
Étape 5 – Installer sur mât ou mur

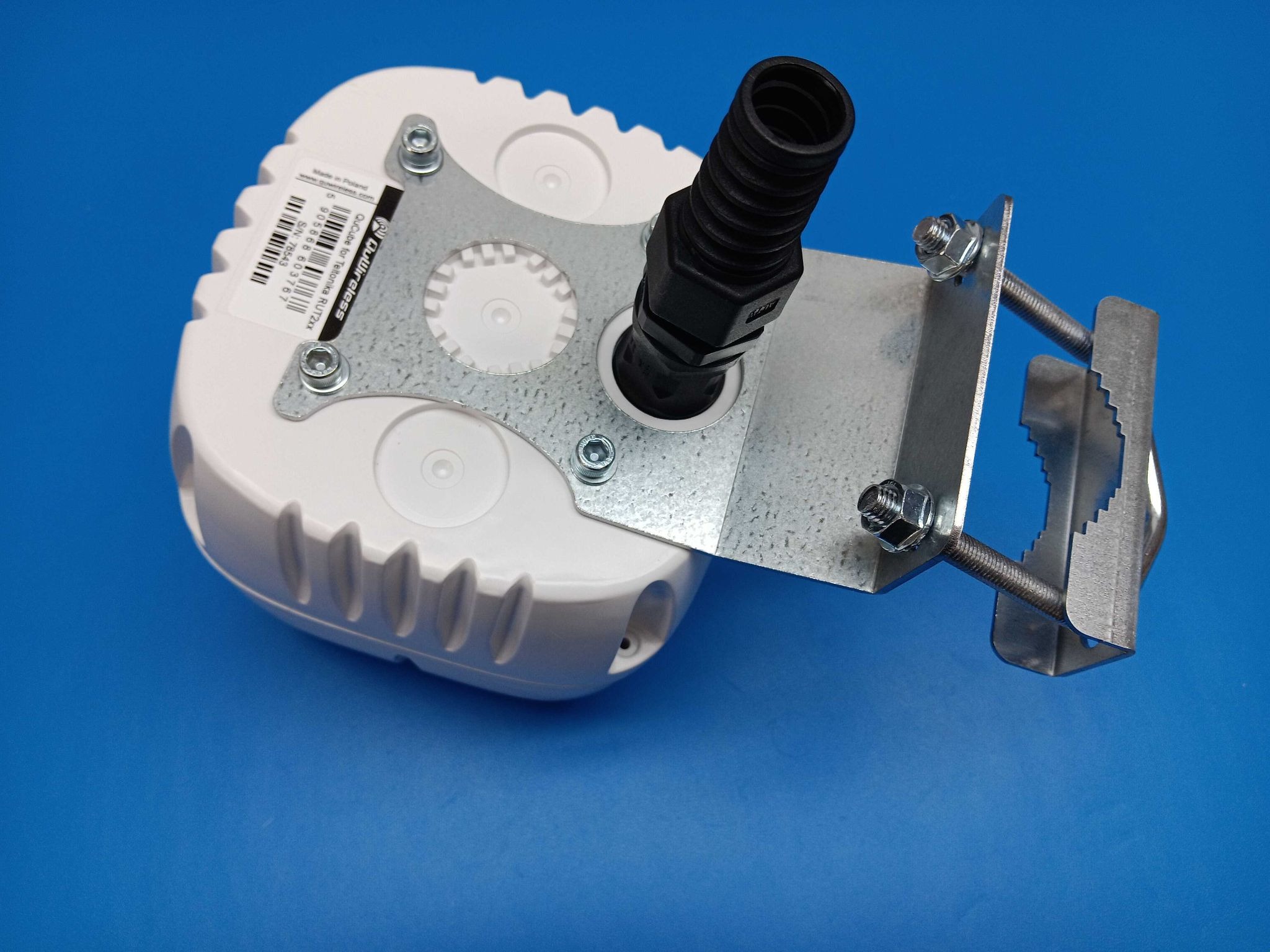

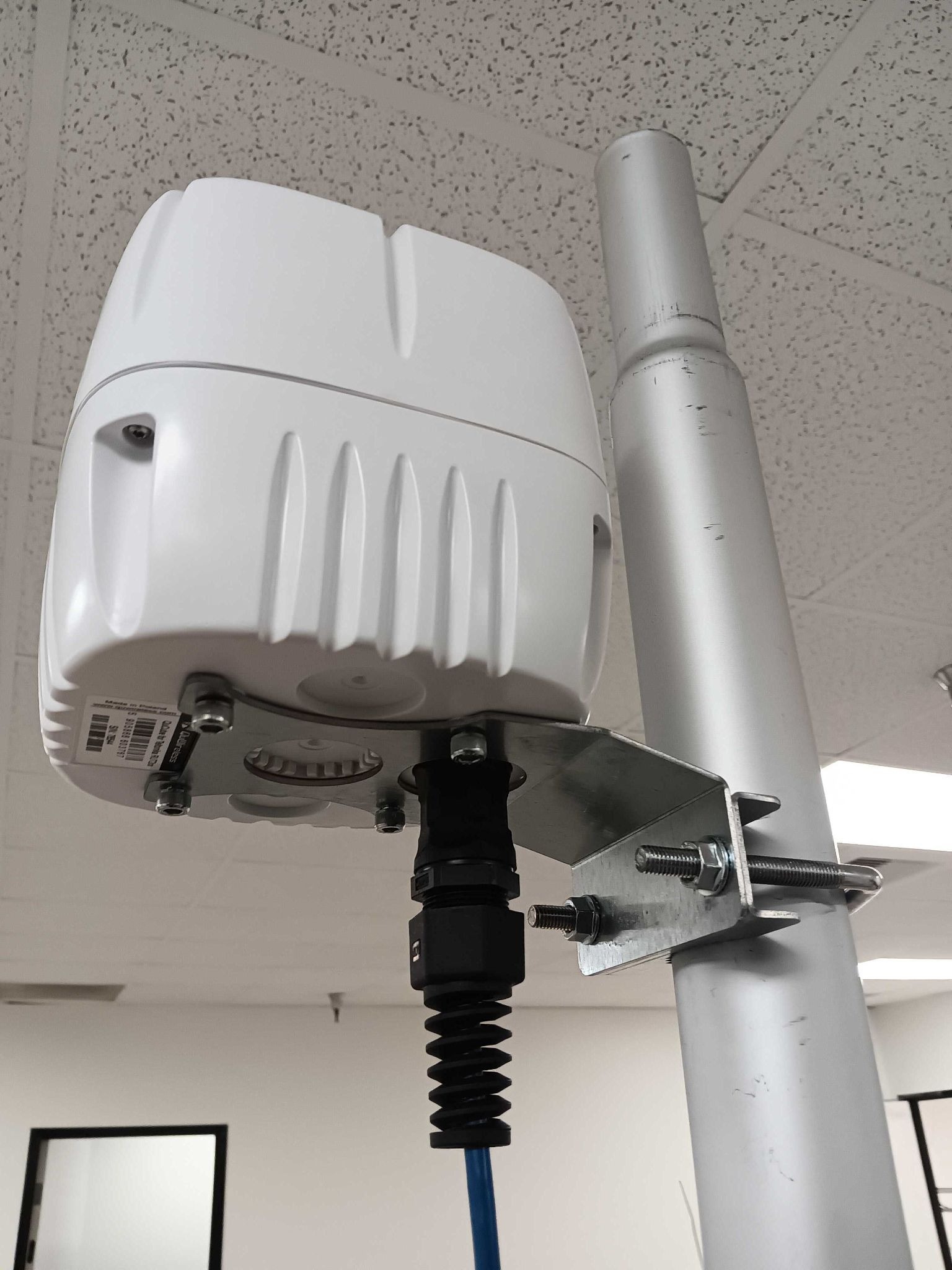

- Pour le montage sur mât, placer le boîtier cellulaire contre le mât et fixer le support à l’aide des boulons en U et écrous fournis; maintenir le boîtier vertical afin que la surface rayonnante avant soit orientée vers la zone de couverture.
- Pour le montage mural, ancrer le support à l’aide des chevilles/boulons appropriés.
- Positionner le boîtier cellulaire aussi haut que possible avec une ligne de vue dégagée vers la tour cellulaire et vers la zone d’équipement ButterflyMX; éviter les grandes structures métalliques directement devant l’antenne.
Étape 6 – Alimentation et réseau
- À l’extrémité intérieure de la liaison Ethernet, connecter le câble à la source d’alimentation fournie avec le kit, en suivant les étiquettes sur le matériel de conversion PoE fourni. Ne pas substituer un injecteur ou un commutateur PoE non approuvé.
- Connecter le port LAN/données du matériel d’alimentation fourni au commutateur local ou directement au segment réseau ButterflyMX désigné.
- Mettre sous tension le matériel d’alimentation fourni; attendre 2 à 5 minutes que le RUT241 démarre et s’enregistre sur LTE, puis vérifier les voyants du routeur.
Étape 7 – Vérification et orientation

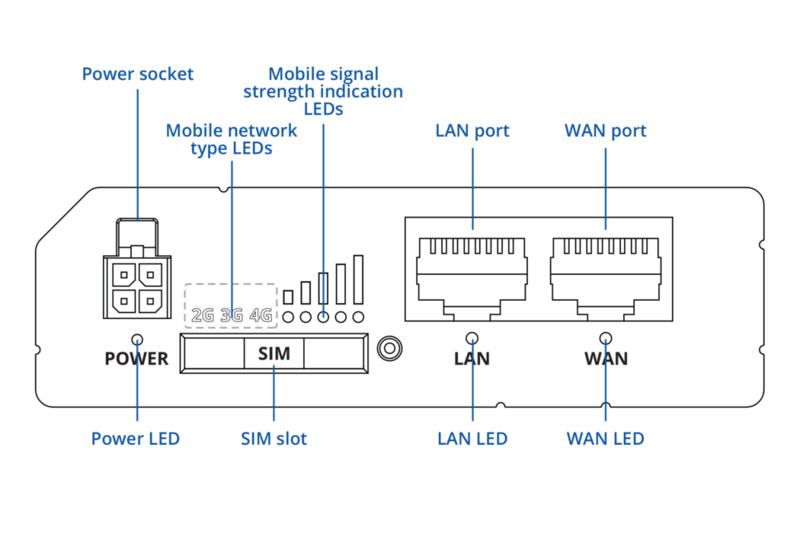

- Vérifier que le voyant d’alimentation du RUT241 est allumé, que le voyant Mobile/LTE est allumé ou clignote, et que les voyants de signal indiquent une réception.
- À l’aide d’un ordinateur portable connecté au côté LAN/données du matériel d’alimentation fourni :
- Confirmer que l’ordinateur portable reçoit une adresse IP.
- Ouvrir un site web public et effectuer un test de ping pour confirmer l’accès à Internet.
- Noter le numéro de série du routeur et l’état des voyants, puis contacter le support ButterflyMX pour confirmer que le routeur est en ligne dans RMS et pour vérifier la qualité du signal. Repositionner le boîtier si le support signale un signal faible.
