Objectif

Ce guide explique comment connecter deux lecteurs à une seule porte en utilisant un contrôleur ButterflyMX 2 Door en utilisant le port lecteur 1 (entrée), le port lecteur 2 (sortie) et le relais 2 (sec) connecté à REX 1.

Concept important

- Chaque lecteur doit être connecté à son propre port lecteur
- La porte est contrôlée par le relais 1
- Le lecteur 2 ne contrôle pas directement la porte
- Le relais sec 2 doit être utilisé pour déclencher REX 1

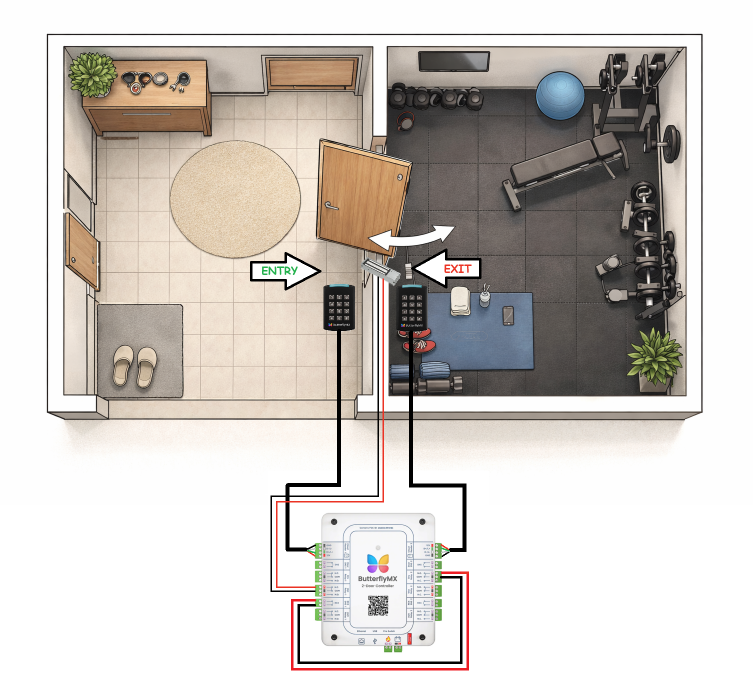

Architecture du système

Porte :
Contrôlée par le relais 1

Lecteur 1 (entrée) :
Connecté au port lecteur 1

Lecteur 2 (sortie) :
Connecté au port lecteur 2
Utilise le relais 2 (sec) pour déclencher REX 1

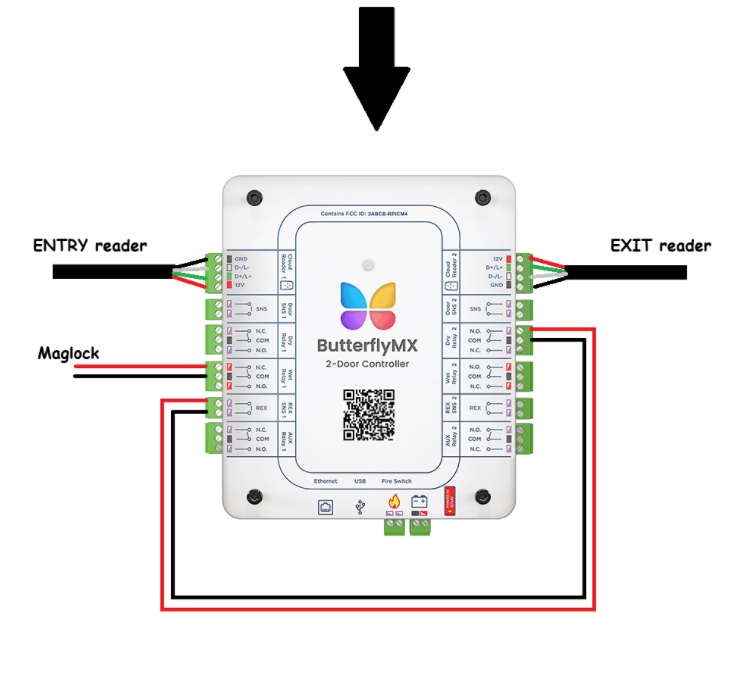

Résumé du câblage

Relais 2 DRY COM → REX 1
Relais 2 DRY NO → REX 1

Relais 1 COM HUMIDE → Serrure
Relais 1 NO ou NC HUMIDE → Serrure

Procédure

1. Connectez le lecteur 1 au port lecteur 1.
2. Connectez la serrure de la porte au relais 1 (porte).
3. Connectez le lecteur 2 au port lecteur 2.
4. Câblez le relais 2 COM à REX 1.
5. Câblez le relais 2 NO à REX 1.
6. Testez le lecteur 1 pour l'entrée.
7. Testez le lecteur 2 pour la sortie et vérifiez le déverrouillage de la porte.

Comment ça fonctionne

Le lecteur 1 contrôle directement la porte via la logique du contrôleur.

Le lecteur 2 déclenche le relais 2, qui ferme un contact sec entre COM et NO.
Cela envoie un signal à REX 1, simulant une entrée de demande de sortie et déverrouillant la porte 1.

Dépannage

Le lecteur 2 ne déverrouille pas la porte : vérifiez le câblage et la configuration du relais 2.

La porte ne se déverrouille que depuis le lecteur 1 : vérifiez le câblage de REX 1.

Pas de réponse sur REX : vérifiez les connexions des bornes et la continuité.

Meilleures pratiques

- Étiquetez les lecteurs d'entrée et de sortie
- Utilisez un câblage basse tension approprié
- Gardez le câblage organisé
- Testez le flux complet
- Documentez l'installation
