Comment connecter un capteur de porte au contrôleur ButterflyMX 2-Portes (entrée Door SNS)

Objectif

Ce guide explique comment connecter un capteur de porte (contact de porte) à un contrôleur ButterflyMX 2-Portes en utilisant l'entrée Door SNS, et comment le système utilise cette entrée pour la surveillance et les alertes de porte.

Qu’est-ce qu’un capteur de porte ?

Un capteur de porte (contact de porte) est un dispositif qui détecte si une porte est ouverte ou fermée.

Il se compose de :
- Un aimant (monté sur la porte)
- Un interrupteur de contact (monté sur le cadre)

Configuration NO (Normalement Ouvert) :
- Porte fermée → circuit OUVERT
- Porte ouverte → circuit FERME
Ce changement d’état est utilisé par le contrôleur pour détecter l’activité de la porte.

À quoi sert-il ?

Les capteurs de porte fournissent une surveillance en temps réel de l’état de la porte et permettent :
- La détection de porte ouverte/fermée
- Les alertes de porte maintenue ouverte
- La détection d’effraction

Prérequis

- Contrôleur ButterflyMX 2-Portes installé et alimenté
- Matériel de verrouillage de porte installé et fonctionnel
- Accès aux bornes Door SNS
- Capteur de porte (contact sec NO)
- Câblage basse tension (recommandé 18–22 AWG)

Avertissement important

Doit être une connexion filaire
Utiliser uniquement un contact sec (NO)
Ne PAS appliquer de tension à l’entrée SNS
Assurez un alignement correct de l’aimant
Un mauvais alignement peut causer de fausses alertes

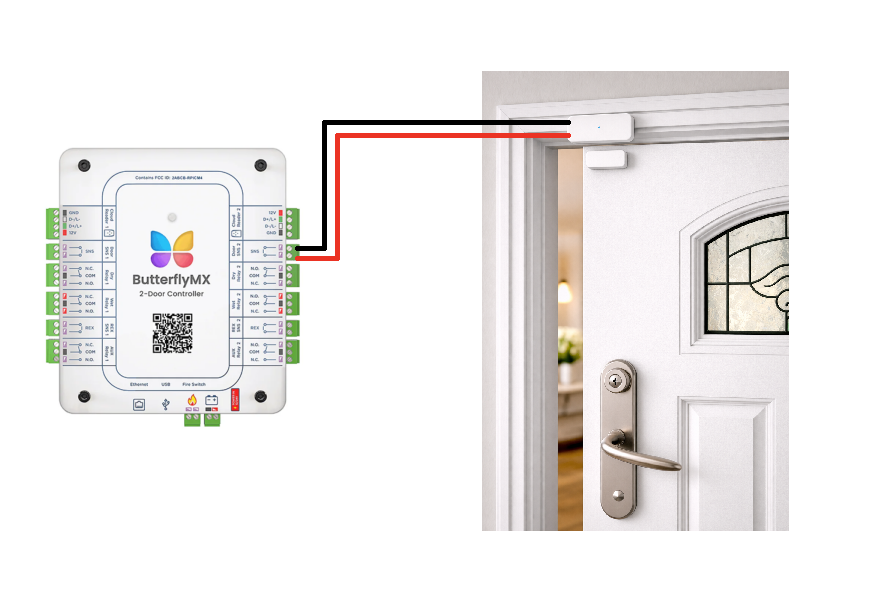

Résumé du câblage (configuration NO)

Capteur de porte	Borne du contrôleur 2-Portes
COM	Door SNS
NO	Door SNS

Capteur de porte COM → Door SNS du contrôleur
Capteur de porte NO → Door SNS du contrôleur

Procédure

Localisez la borne Door SNS sur le contrôleur.
Préparez le câblage en utilisant un câble 18–22 AWG.
Connectez le COM du capteur à la borne Door SNS du contrôleur.
Connectez le NO du capteur à la borne Door SNS du contrôleur.
Montez le capteur sur le cadre et l’aimant sur la porte.
Assurez un alignement correct lorsque la porte est fermée.
Sécurisez toutes les connexions.
Testez la détection d’ouverture/fermeture de la porte.

Comment ButterflyMX utilise le capteur de porte

1. Alerte de porte maintenue ouverte :
Si la porte reste ouverte plus longtemps qu’un temps configuré (par exemple, XX secondes), le système déclenche une alerte de porte maintenue ouverte.
Les alertes peuvent être envoyées par notification courriel ou message SMS/textuel.

2. Détection d’effraction :
Si la porte s’ouvre sans un événement de déverrouillage valide, le système détecte une entrée non autorisée ou forcée.
Les alertes peuvent être envoyées par notification courriel ou message SMS/textuel.
