Guía de Implementación de Acceso LPR

Resumen

Esta guía cubre los componentes de hardware, la colocación de cámaras y los estándares de configuración requeridos para el sistema de acceso LPR de ButterflyMX. Utilice esta guía junto con las guías de instalación individuales del hardware para la Cámara, la Pasarela y el Controlador.

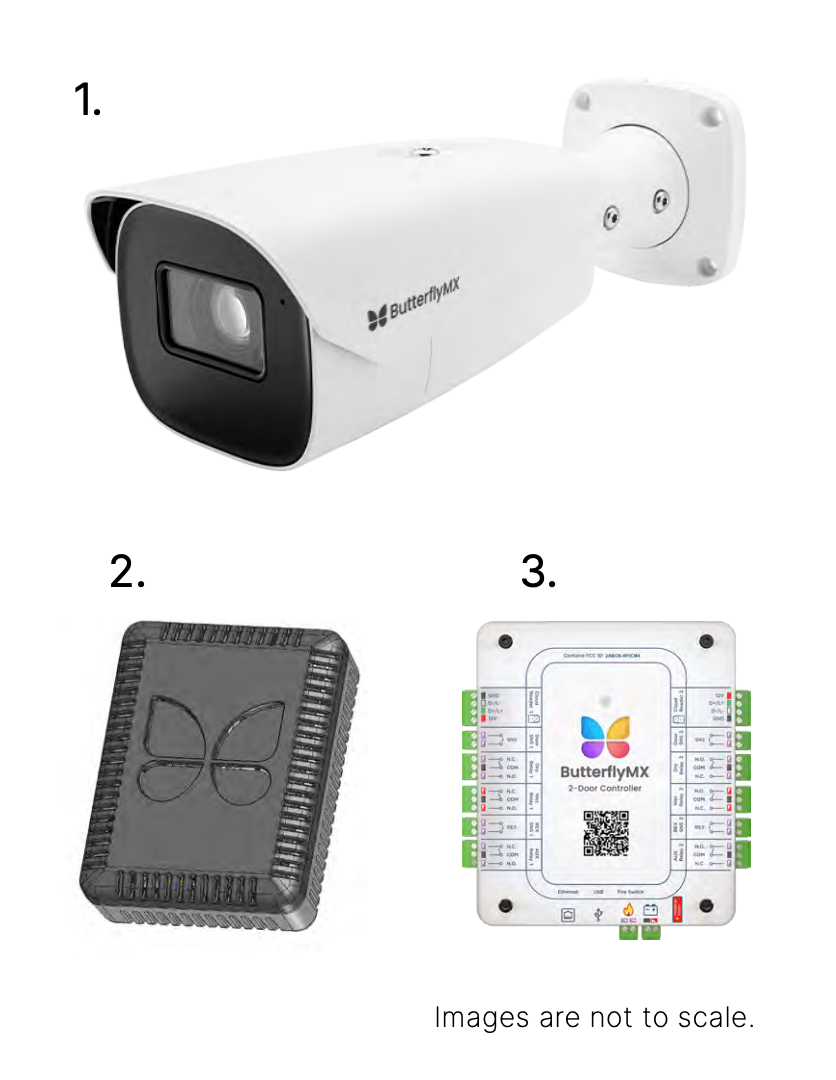

Componentes de Hardware

  1. Cámara Bullet LPR ButterflyMX — Altamente recomendada para todas las implementaciones de LPR. Esta cámara ha sido extensamente probada y validada para la captura de matrículas, incluyendo condiciones de poca luz y nocturnas, y sirve como base para todos los estándares de rendimiento LPR de ButterflyMX. Las cámaras compatibles con ONVIF de terceros pueden ser técnicamente compatibles, pero no han sido probadas para el rendimiento LPR, y no se pueden garantizar los resultados.
  2. Pasarela de Cámara AI — Procesa el reconocimiento de matrículas. Una pasarela soporta hasta 10 cámaras.
  3. Controlador para Dos Puertas — Toma la decisión de acceso, activa el punto de acceso y registra eventos en el ButterflyMX OS. Requerido para todas las configuraciones, incluyendo solo registro.

Nota: Todos los componentes deben estar en la misma red local. Se prefiere Ethernet por cable, con un mínimo de 6 Mbps de subida/bajada dedicados por cámara. Las conexiones celulares pueden no cumplir consistentemente con los requisitos de ancho de banda; pruebe para confirmar antes de comprometerse con una configuración inalámbrica.

Montaje de la Cámara

El montaje de la cámara es el factor más importante para la precisión de lectura del LPR. Use las siguientes pautas para determinar la mejor ubicación para cada sitio.

  1. Posición de Captura: Placas Delanteras o Traseras
    • Determine qué placa será capturada antes de seleccionar la ubicación del montaje.

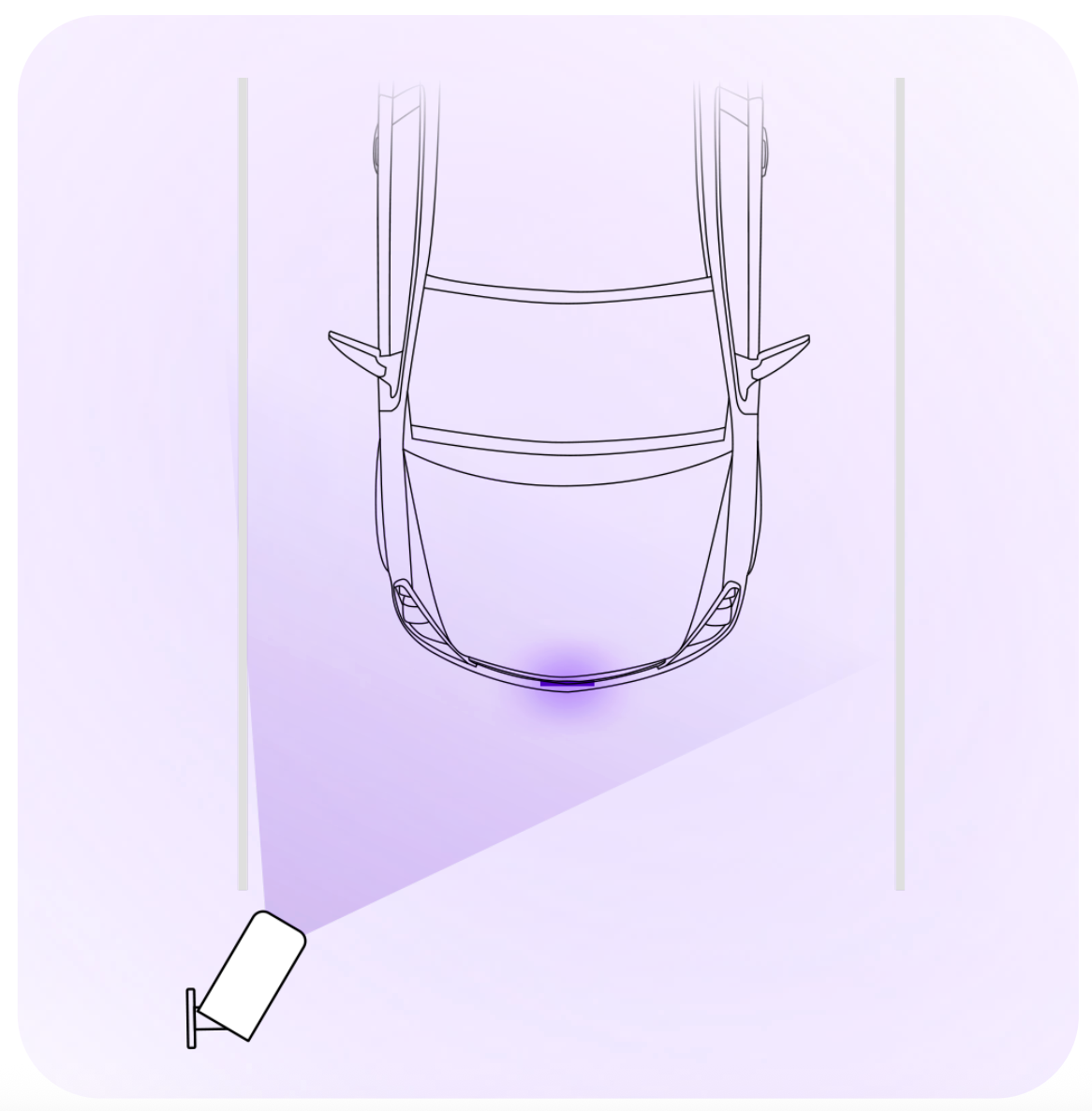

      1. Captura de Placa Delantera: Mejor para estados que legalmente requieren placas delanteras. Coloque la cámara para que apunte hacia los vehículos que se aproximan.
      2. Captura de Placa Trasera: Recomendado para propiedades que esperan vehículos de fuera del estado o en estados sin requisitos de placa delantera. La entrada debe tener al menos 10 pies de ancho para soportar ángulos adecuados de la cámara y al menos 20 pies de profundidad para que el vehículo completo y la placa sean visibles para la cámara cuando se detenga en el punto de acceso.
      3. Ambas: Requiere dos cámaras separadas, cada una posicionada independientemente para su respectiva placa. Capturar ambas placas, delantera y trasera, duplica las posibilidades de una lectura exitosa: si una captura se ve afectada por reflejos, clima, una placa sucia u otro factor ambiental, el sistema tiene una segunda oportunidad para capturar una lectura limpia.
  2. Ubicación: Velocidad vs. Selectividad
    • Aplica solo a instalaciones de captura trasera.
    • La posición dentro del rango de captura de 15 a 100 pies implica un compromiso:
      1. Priorizando la velocidad: Monte la cámara más atrás para que el sistema lea la placa antes. Esto le da más tiempo para procesar la placa y activar el punto de acceso antes de que el vehículo llegue.
      2. Priorizando la selectividad: Monte la cámara más cerca del punto de acceso para que capture solo el vehículo inmediatamente en el punto de acceso, reduciendo la posibilidad de que un vehículo más atrás active el acceso.
  3. Distancia de Captura
    • Captura Delantera: la cámara se monta en o junto al punto de acceso — no hay un requisito mínimo de distancia.
    • Captura Trasera: el rango efectivo es de 15 a 100 pies desde el punto de acceso (dependiendo del modelo de Cámara Bullet LPR). En ambas configuraciones, confirme durante la prueba en vivo que la placa esté clara y legible en el campo de visión de la cámara en el punto de captura previsto.
  4. Altura de Montaje
    • Monte la cámara entre 3 y 6 pies del suelo. Este rango cubre la altura de la placa de la mayoría de los tipos de vehículos, incluyendo sedanes, SUVs y camiones. Montar en la parte baja del rango ayuda a minimizar el ángulo vertical hacia la placa; montar más alto puede ser apropiado donde un montaje bajo no sea estructuralmente factible y debe combinarse con una ligera inclinación hacia abajo.
  5. Ángulos de la Cámara
    • Coloque la cámara lo más perpendicular posible a la matrícula, tanto horizontal como verticalmente. Cuanto más perpendicular esté la cámara al camino del vehículo, más legibles serán los caracteres de la placa. Las tomas anguladas pueden comprimir o distorsionar los caracteres, reduciendo la precisión del reconocimiento. Para mejores resultados, apunte a menos de 20° horizontal y menos de 25° vertical. Ninguno de los ángulos debe exceder los 30°.
      • Chequeo práctico: Use la vista en vivo de la cámara durante la instalación para confirmar que la placa aparece plana y sin distorsión. Si los caracteres parecen distorsionados o comprimidos, el ángulo es demasiado pronunciado — ajuste el montaje antes de continuar.
  6. Encuadre Óptimo
    • En el punto de acercamiento más cercano, el vehículo y la placa deben llenar al menos el 30% del encuadre. Verifique el encuadre en la vista en vivo de la cámara durante la instalación y ajuste el zoom según sea necesario, ya sea directamente en la cámara o contactando al Soporte de ButterflyMX OS.
  7. Configuración de la Cámara e Iluminación IR
    • ButterflyMX configura automáticamente los ajustes de imagen y la iluminación IR para captura nocturna; no se requieren ajustes manuales. Si la calidad de imagen o el rendimiento nocturno son pobres después de la puesta en marcha, contacte al Soporte de ButterflyMX OS para ajustar los ajustes remotamente.

Factores del Sitio y Ambientales

Las siguientes condiciones pueden afectar la precisión de lectura LPR y deben evaluarse durante la evaluación del sitio y considerarse durante la instalación.

  • Deslumbramiento Solar: Evite apuntar la cámara directamente hacia el amanecer o atardecer. Si es inevitable, use una capucha o protector para la cámara.
  • Deslumbramiento de Faros: Montar a la altura recomendada con una ligera inclinación hacia abajo reduce la exposición directa a los faros durante la operación nocturna.
  • Obstrucciones: Confirme una línea de visión clara hacia la placa en todos los estados del punto de acceso, tanto abierto como cerrado. Brazos de portón, pilares, señalización y follaje son puntos problemáticos comunes.
  • Estabilidad de la Cámara: Monte en una estructura sólida y sin vibraciones. La vibración puede desenfocar imágenes y reducir la precisión del reconocimiento.
  • Cobertura de Carril: Una cámara posicionada óptimamente cubre un carril estándar. Entradas más anchas o configuraciones de múltiples carriles pueden requerir cámaras adicionales.
  • Clima: La lluvia, nieve y niebla pueden reducir la precisión. Un encuadre, ángulo e iluminación IR adecuados mitigan la mayoría de las condiciones, pero el rendimiento variará en climas extremos.
  • Condición de la Placa: Placas sucias, dañadas o cubiertas pueden no ser leídas con precisión.

Método de Acceso de Respaldo

El sistema LPR de ButterflyMX ofrece alta precisión de reconocimiento en una amplia gama de condiciones del mundo real. En el raro caso de que no se lea una placa debido a suciedad o daño en la placa, deslumbramiento extremo, nieve intensa u otras obstrucciones, los residentes aún pueden usar la función Deslizar para Abrir en la aplicación ButterflyMX para ingresar sin interrupciones. Confirme que este método de respaldo esté activo y funcionando durante la prueba de implementación.

Pruebas

Se recomienda encarecidamente una prueba en vivo antes de la aprobación final. Realice la prueba durante la llamada de soporte de ButterflyMX con un vehículo en el sitio.

  1. Paso 1: Prueba de Entrada Denegada
    • Conduzca un vehículo no autorizado hacia la cámara. Confirme que el acceso sea correctamente denegado.
  2. Paso 2: Prueba de Entrada Concedida
    • Solicite al equipo de soporte de ButterflyMX que agregue la matrícula del vehículo de prueba como visitante temporal. Conduzca hacia la cámara nuevamente. Confirme que la placa sea reconocida y que se conceda el acceso.
  3. Paso 3: Revocar y Volver a Probar
    • Revoque el pase temporal. Confirme que el vehículo sea nuevamente denegado.
  4. Paso 4: Prueba de Acceso de Respaldo
    • Confirme que la función Deslizar para Abrir en la aplicación ButterflyMX esté activa y funcionando en esta ubicación.

Preguntas Frecuentes (FAQs)

  1. ¿Qué tan preciso es el sistema y qué sucede si no logra leer la placa de un residente?
    • El sistema LPR de ButterflyMX ofrece una precisión de reconocimiento líder en la industria, desempeñándose consistentemente en la cima en pruebas controladas. El rendimiento en el mundo real variará según factores específicos del sitio, incluyendo la colocación y ángulo de la cámara, condiciones de iluminación, clima o deslumbramiento, y la condición de la propia placa, por lo que una configuración adecuada es crítica para maximizar la precisión.
    • En el raro caso de que el sistema no lea una placa, los residentes no se quedan sin acceso. Similar a cómo un teléfono inteligente recurre a un PIN cuando Face ID no funciona, el sistema recurre sin problemas al deslizamiento de credencial a través de la aplicación ButterflyMX, para que los residentes puedan ingresar.
  2. ¿Puede el sistema distinguir entre placas reales registradas y placas falsas o manuscritas?
    • El sistema requiere detectar un vehículo antes de intentar leer una placa, por lo que un cartel manuscrito o un papel sostenido sin vehículo presente no será leído. Sin embargo, si una placa falsificada está físicamente montada en un vehículo y se asemeja visualmente a una placa real, el sistema no puede distinguirla de una legítima. La verificación de si una placa está oficialmente registrada requiere consultas a bases de datos externas, lo cual está fuera del alcance del sistema LPR.
  3. ¿Cómo ingresamos todas las matrículas de residentes actuales al sistema durante la configuración?
    • El sistema soporta cargas masivas de vehículos mediante un archivo CSV. Un administrador puede agregar todas las matrículas de residentes, junto con detalles opcionales del vehículo como marca, modelo y color, en una sola importación. Los residentes también pueden recibir permiso para gestionar sus propios vehículos directamente a través de la aplicación ButterflyMX.
  4. ¿Cómo manejamos el acceso temporal de invitados para contratistas o conductores de entrega?
    • El personal y los residentes pueden emitir pases de visitante habilitados para LPR con tiempo limitado directamente desde la aplicación móvil o OS de ButterflyMX. Un residente o miembro del personal añade la matrícula del invitado a un Pase de Visitante de Vehículo, y el sistema reconoce automáticamente y concede acceso a ese vehículo durante la duración especificada, sin necesidad de intervención manual en el punto de acceso.
  5. ¿Qué tan rápido lee el sistema una placa y activa el punto de acceso?
    • En condiciones normales, la detección, reconocimiento y activación del punto de acceso ocurren en segundos. Para una respuesta más rápida, monte la cámara más atrás en la zona de captura para que el sistema tenga más tiempo para procesar la placa antes de que el vehículo llegue al punto de acceso.
  6. ¿Qué hacer si el rendimiento del reconocimiento es pobre después de la puesta en marcha?
    • Primero, verifique que todos los parámetros de montaje estén dentro de las especificaciones, incluyendo ángulo, altura, distancia, encuadre y línea de visión. Si la configuración física es correcta, contacte al Soporte de ButterflyMX OS. Los ajustes de imagen de la cámara son gestionados por ButterflyMX y pueden ajustarse remotamente.
  7. ¿El LPR sigue funcionando durante una interrupción de internet?
    • Sí. La pasarela, el controlador y la cámara se comunican a través de la red local, por lo que el control de acceso LPR continúa funcionando sin conexión a internet. Los registros de eventos se sincronizarán con ButterflyMX OS una vez que se restablezca la conectividad.
  8. ¿Dónde puedo ver los registros de los vehículos detectados por el sistema LPR?
    • Toda la actividad vehicular se registra en la página de Liberaciones de Puerta del portal ButterflyMX. Esto incluye cada vehículo detectado por el sistema, ya sea que la placa estuviera autorizada y se abriera el punto de acceso, o que la placa no estuviera autorizada y se denegara el acceso. Cada evento se registra con la placa capturada, la decisión de acceso, cualquier detalle asociado del vehículo o residente en archivo, y una instantánea y clip de video del vehículo.
  9. ¿Las cámaras LPR funcionan también como cámaras de seguridad regulares?
    • Sí. Las cámaras LPR operan igual que cámaras de seguridad estándar. Cuando se detecta un evento vehicular, la cámara captura una grabación en alta resolución. Durante períodos sin actividad, la grabación es en baja resolución para conservar almacenamiento. La transmisión en vivo también está disponible en cualquier momento a través del portal ButterflyMX.
