Router Celular de Interior - Guía de Instalación

Propósito

Instalar un Teltonika RUT241 en interiores utilizando las antenas incluidas o la antena LTE externa PR1KCL25.

Antes de Comenzar

  • Confirme el acceso a la energía y a los cables.
  • Instale la tarjeta SIM.
  • Mantenga el router seco, ventilado y de fácil acceso para mantenimiento.
  • No lo monte directamente contra metal, fuentes de alimentación o transformadores.

Elija la Antena

Antenas incluidas: Úselas en un área interior abierta con buena señal LTE.

Antena externa PR1KCL25: Úsela dentro de un recinto metálico o cuando la señal LTE sea débil.

Instale el Router

1. Monte el router en una pared o asegúrelo dentro del recinto.

2. Mantenga las antenas en posición vertical y sin obstrucciones.

3. Deje acceso a los puertos de energía, SIM, Ethernet y antena.

Conecte las Antenas

Antenas incluidas

1. Conecte las antenas celulares a LTE MAIN y LTE AUX.

2. Conecte la antena Wi-Fi si se usa Wi-Fi.

3. Apriete todos los conectores únicamente con la mano.

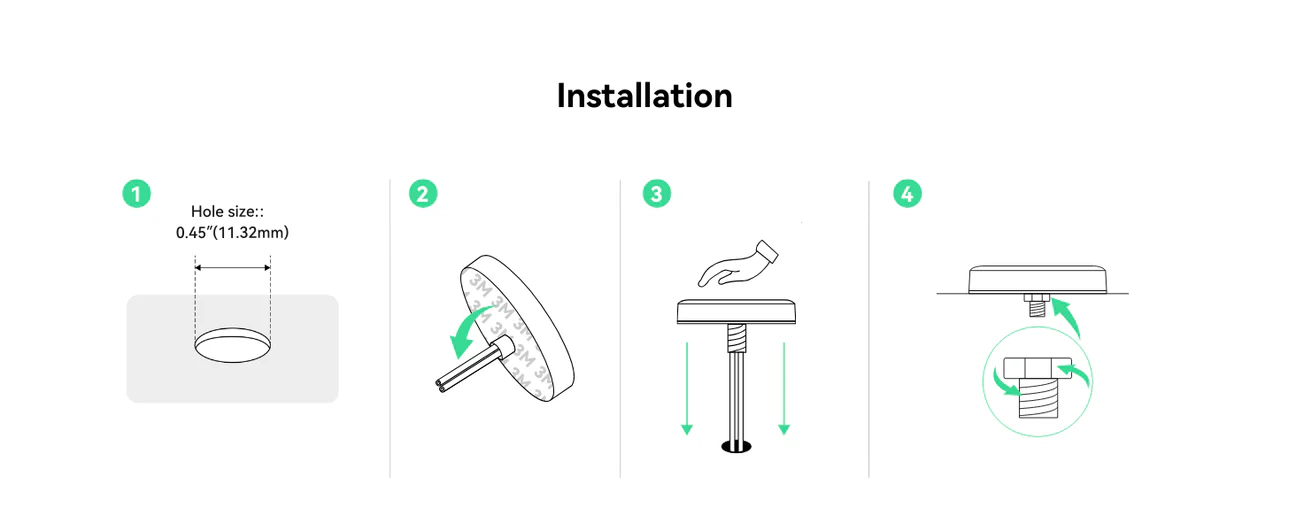

Antena externa PR1KCL25

1. Perfore un agujero en el lugar de montaje de aproximadamente 0.45" (11.32 mm) de diámetro.

2. Retire el forro adhesivo 3M para exponer la cinta. Monte la antena en la parte superior del recinto u otra superficie horizontal con mejor exposición a la señal.

3. Pase ambos cables por un punto de entrada sellado. Conecte los cables a LTE MAIN y LTE AUX.

4. Asegure la antena con la tuerca. Añada alivio de tensión y selle todas las penetraciones.

Nota: No pellizque, doble en ángulo agudo ni tuerza bruscamente los cables.

Encender y Verificar

1. Conecte la energía y espere a que el router arranque.

2. Confirme que LTE se conecta y permanece estable.

3. Confirme que el Wi-Fi funciona, si está habilitado.

4. Verifique la intensidad de la señal en la WebUI o RMS.

5. Mueva el router o la antena si la señal es débil.

Instalación Completa Cuando

  • El router está encendido y accesible.
  • LTE está conectado y estable.
  • Ambos puertos de antena LTE están conectados.
  • Los cables están asegurados y no están pellizcados.
  • Las aberturas del recinto están selladas.
  • El Wi-Fi funciona, si está habilitado.

Para más información consulte la Guía Rápida impresa que se proporciona en la caja de su dispositivo o visite: https://teltonika-networks.com/products/routers/RUT241/
