Descripción

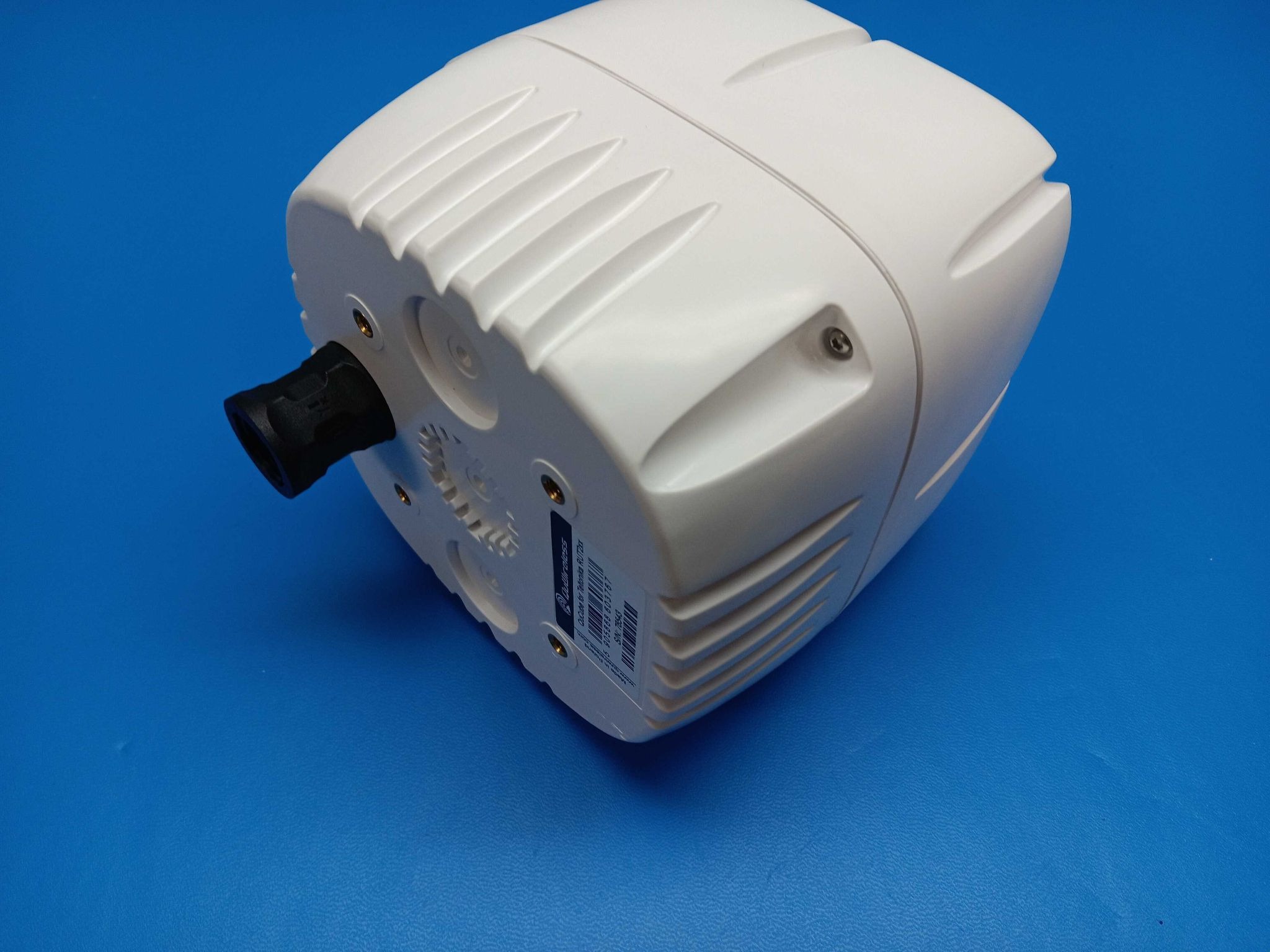

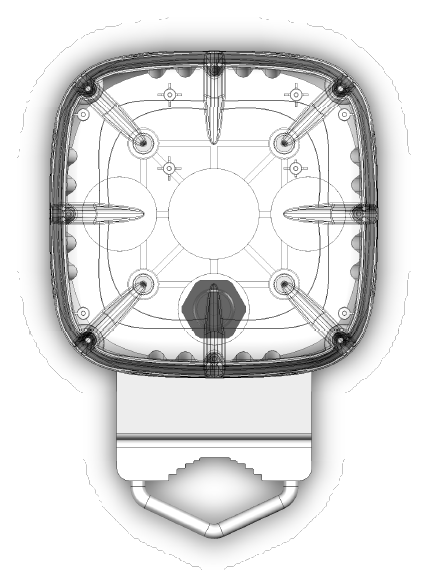

Carcasa exterior IP67 QuWireless Cube con antena LTE/Wi‑Fi integrada para enrutadores de la serie Teltonika RUT2 (incluyendo RUT241). Aloja el enrutador en su interior, proporciona protección contra el clima y expone una conexión Ethernet/PoE y un soporte de montaje para poste o pared.

Contenido de la Caja

• Carcasa QUWireless Cube con antenas integradas.
• Soporte de montaje interno para Teltonika RUT241.
• Enrutador Celular Teltonika RUT241 (instalado dentro de la carcasa).
• Cables RF pre-terminados (usualmente 3: 2× LTE, 1× Wi‑Fi).
• Prensaestopas para cable Ethernet.
• Soporte de montaje para mástil/pared y pernos en U o tornillos.
• Hardware de conversión PoE pasivo (instalado dentro de la carcasa).

Lista de Verificación Previa a la Instalación

• Confirme que el kit está etiquetado como preconfigurado y que la SIM está instalada. Si el enrutador no está etiquetado o falta la SIM, deténgase y contacte al Soporte de ButterflyMX antes de la instalación.
• Confirme que el hardware de conversión PoE pasivo y su fuente de alimentación están incluidos en el kit.
• Cable Ethernet para exteriores (Cat5e/Cat6) de longitud adecuada.
• Sitio de instalación adecuado (mástil o superficie de pared) cerca del área de cobertura deseada.

Paso 1 – Abrir la Carcasa y Preparar los Prensaestopas

1. Retire la tapa superior de la carcasa exterior aflojando los cuatro tornillos de las esquinas; coloque la tapa a un lado.
2. Identifique la entrada del cable Ethernet en la parte inferior o lateral de la carcasa. Separe el prensaestopas en la tapa exterior, inserto de sellado de goma, cuerpo roscado del prensaestopas y la contratuerca interior; instale el cuerpo del prensaestopas a través de la abertura y apriete la contratuerca interior.
3. Asegúrese de que el buje de goma esté correctamente colocado para mantener el sello IP67.

Paso 2 – Montar y Conectar el RUT241 en el Interior

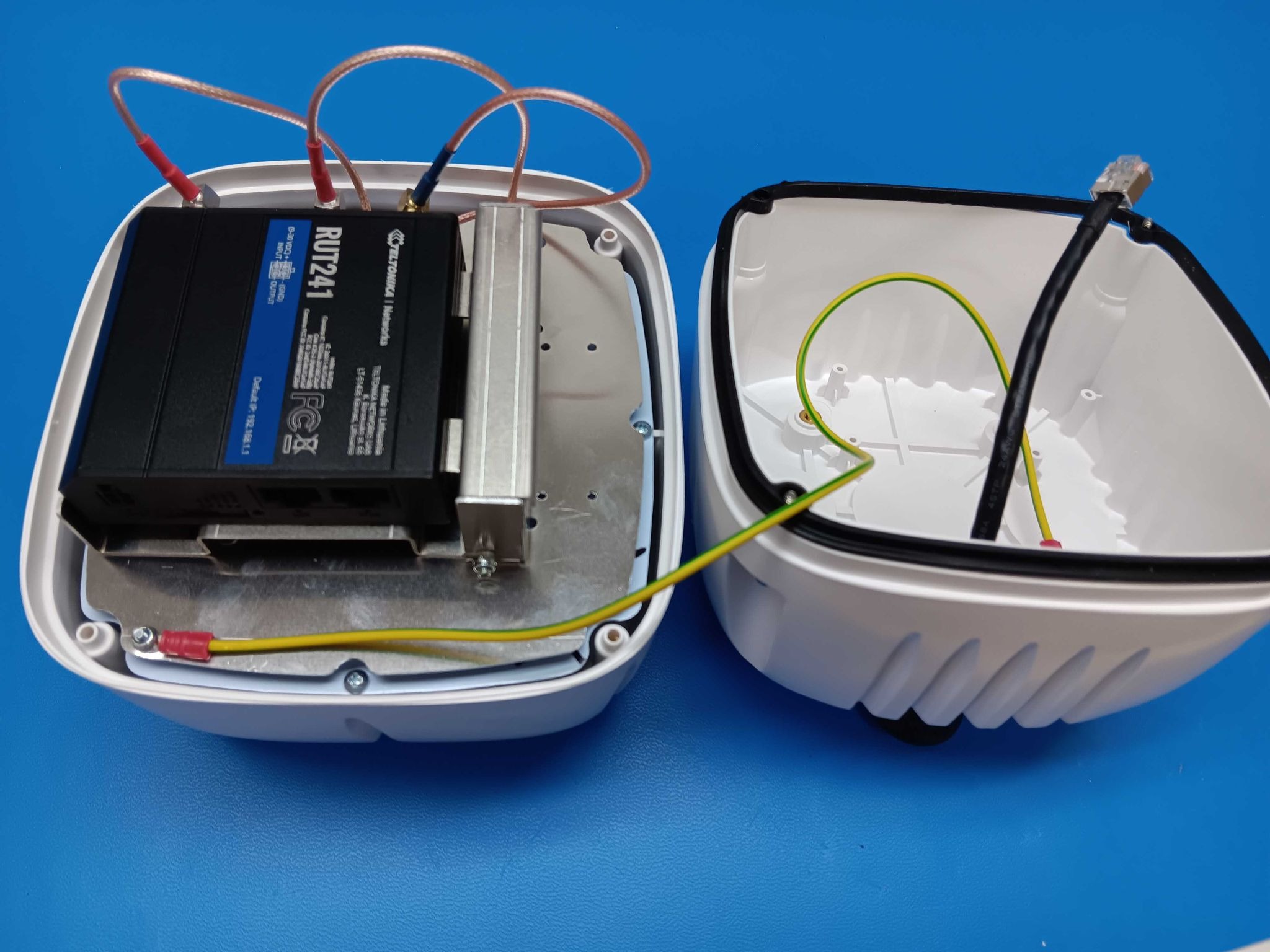

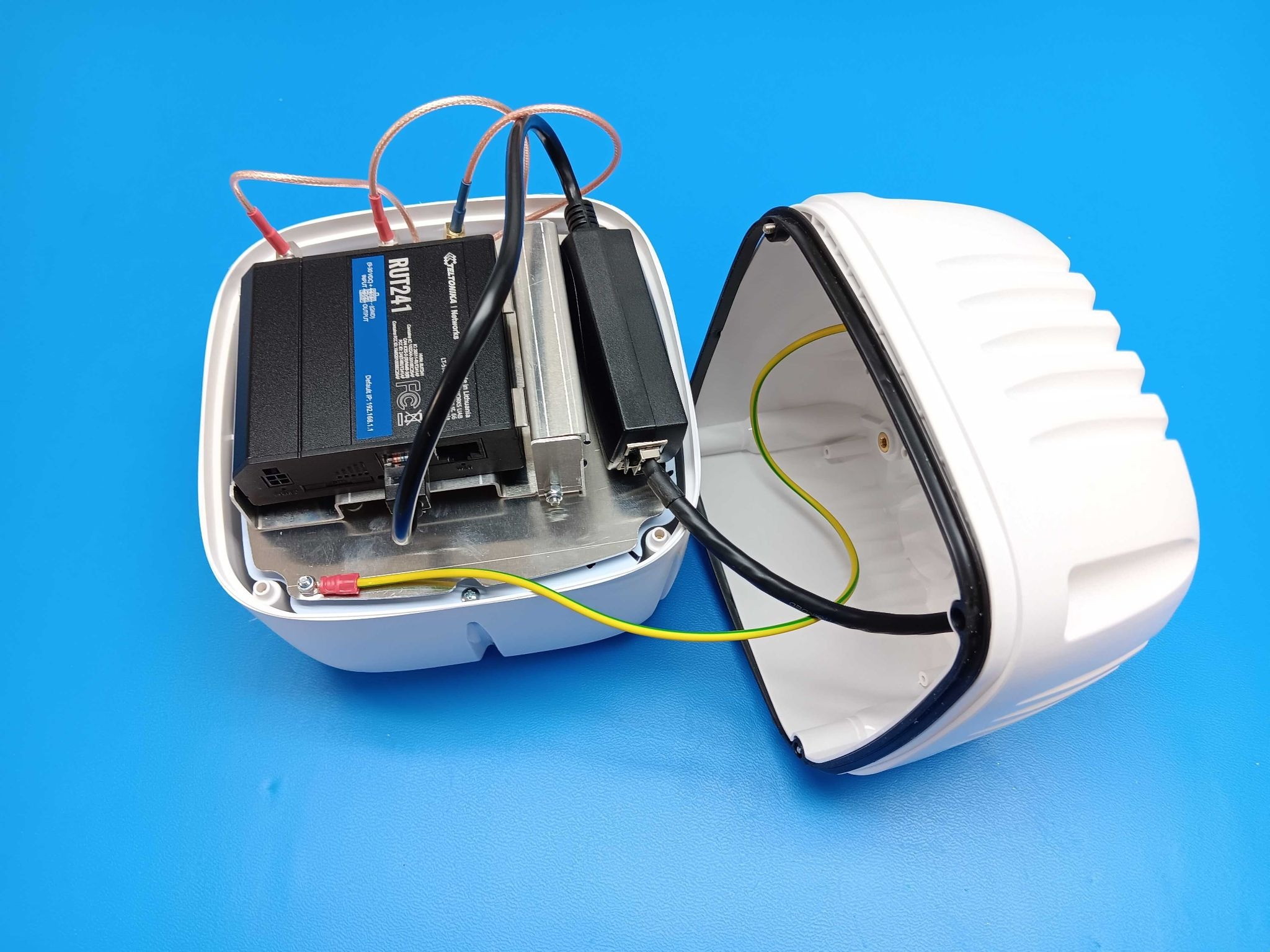

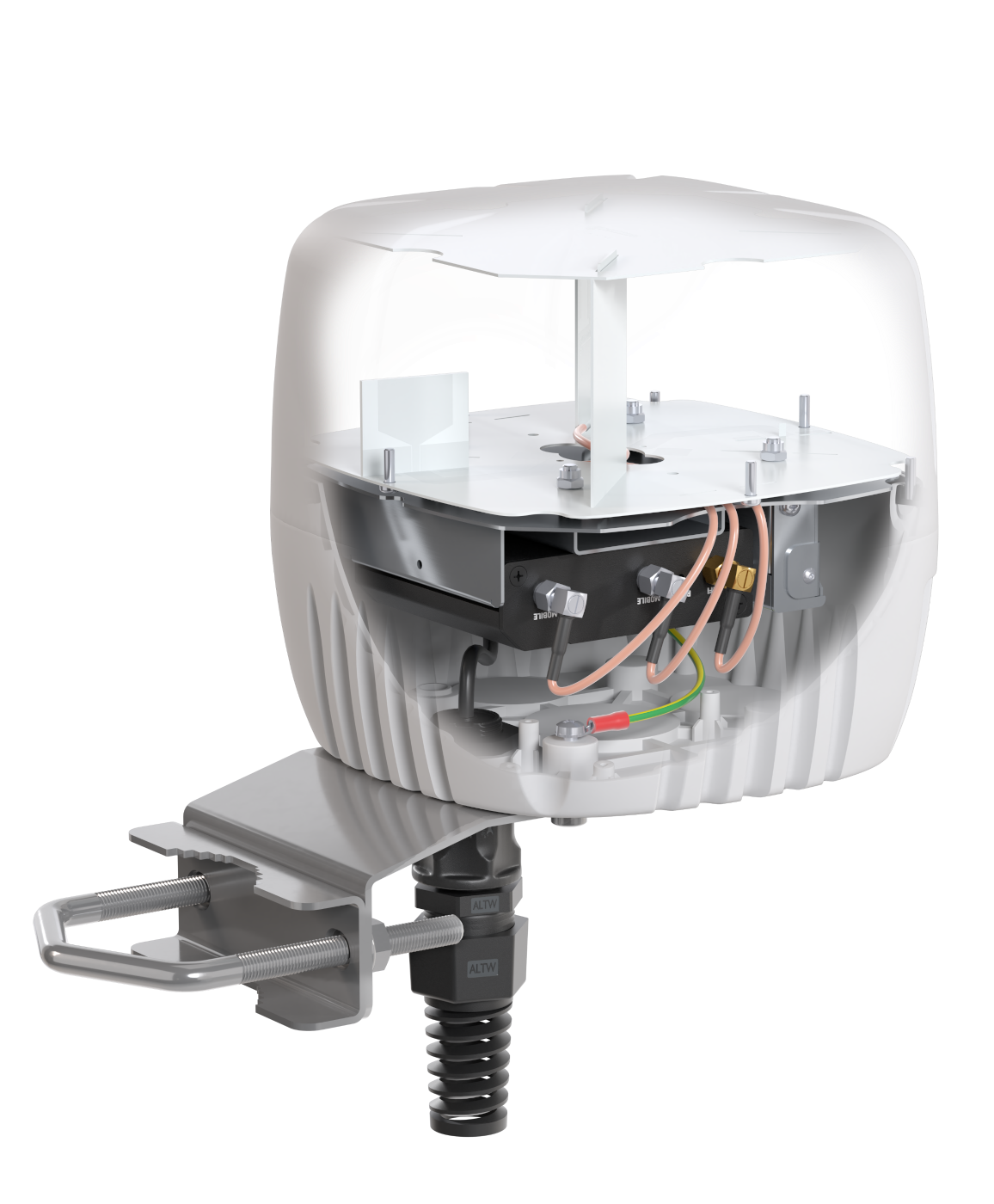

1. Coloque el RUT241 en el soporte de montaje interno y fíjelo con los tornillos de montaje suministrados.
2. Conecte los cables RF:

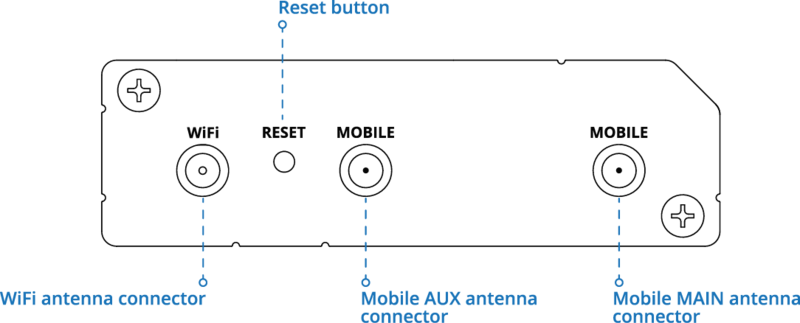

   • Conecte ambos cables marcados en plata a los puertos LTE MAIN y AUX del RUT241.
   • Conecte el cable marcado en dorado al puerto de antena Wi-Fi del RUT241. El Wi-Fi es opcional para la operación normal, pero conéctelo cuando el cable esté presente.

3. Enrosque cada conector SMA a mano y luego apriételo ligeramente con la llave SMA incluida. No apriete en exceso.
4. Conecte el puerto LAN1 del RUT241 al convertidor PoE pasivo incluido dentro de la carcasa. Conecte el cable Ethernet exterior desde el convertidor a través del prensaestopas.

Paso 3 – Cerrar la Carcasa

1. Pase el cable Ethernet a través del prensaestopas; apriete la tuerca del prensaestopas para proporcionar alivio de tensión y sellado.
2. Organice los cables para que nada quede pellizcado bajo la tapa; mantenga curvas suaves.
3. Vuelva a instalar la tapa de la carcasa celular y apriete los cuatro tornillos de manera uniforme para preservar el sello de la junta (IP67).

Paso 4 – Fijar el Soporte de Montaje

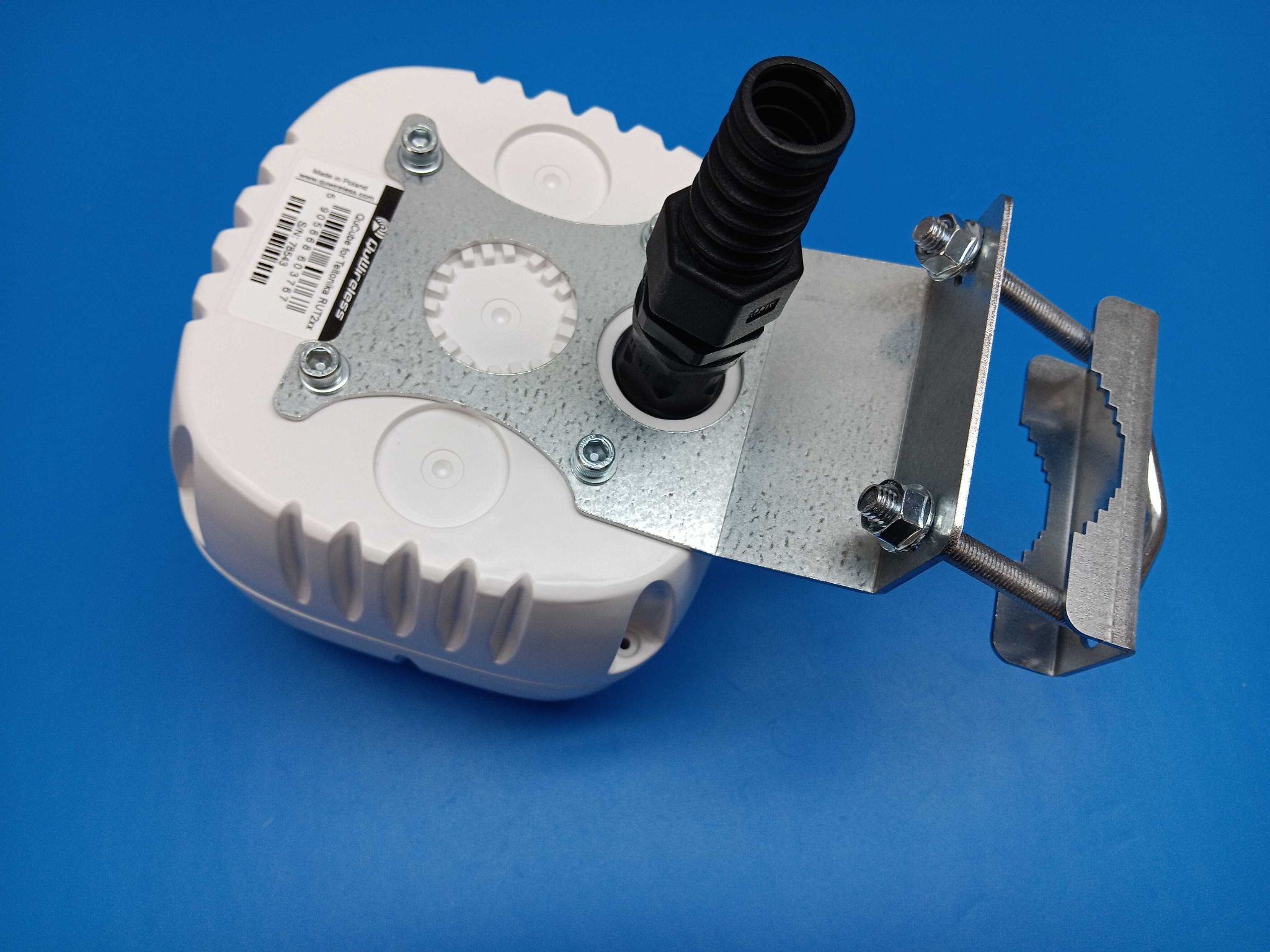

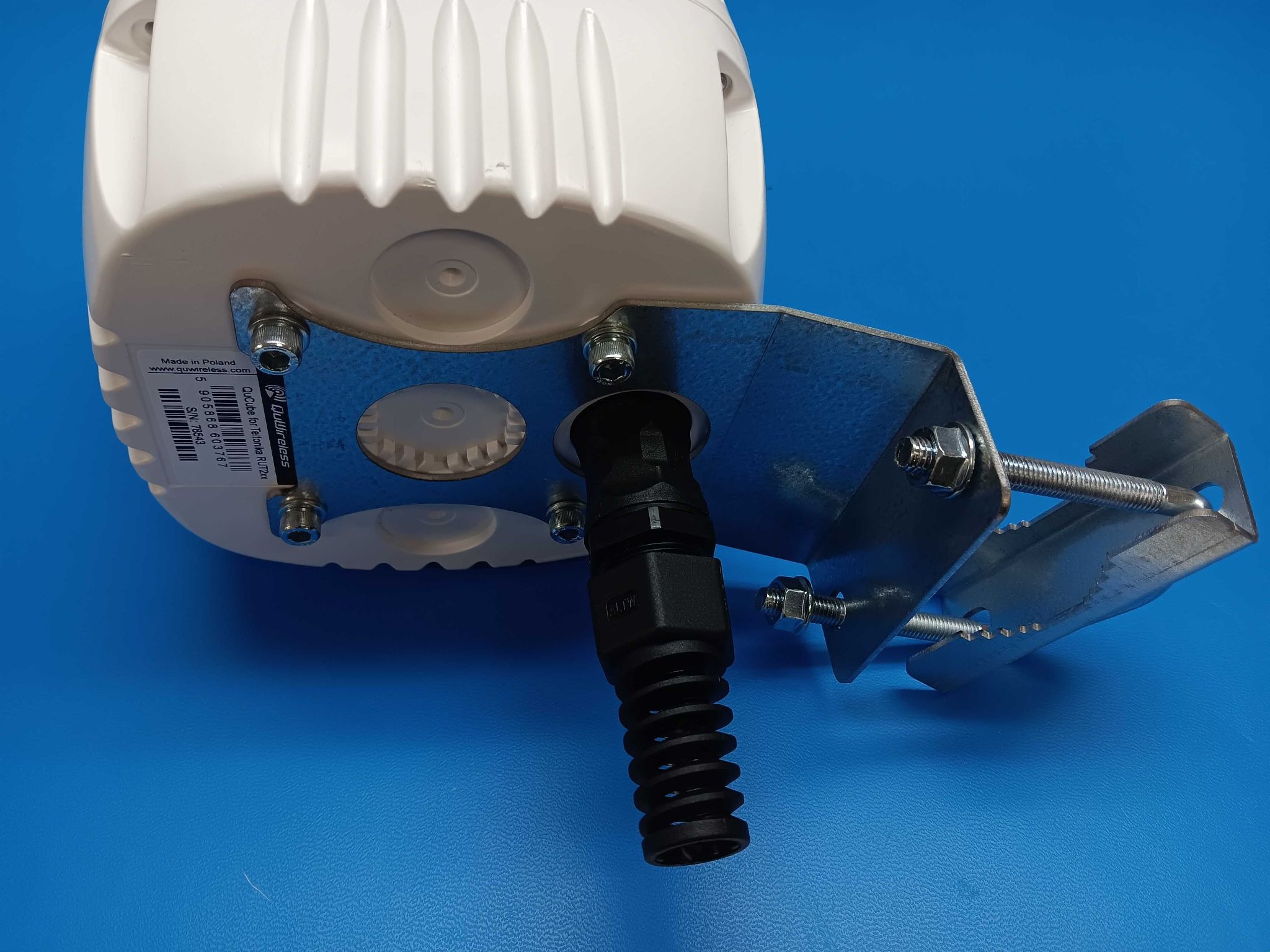

1. Fije el soporte de montaje de acero en la parte trasera de la carcasa celular usando los tornillos hexagonales suministrados.
2. Verifique que el soporte esté completamente asentado y que todos los sujetadores suministrados estén apretados.

Paso 5 – Instalar en Mástil o Pared

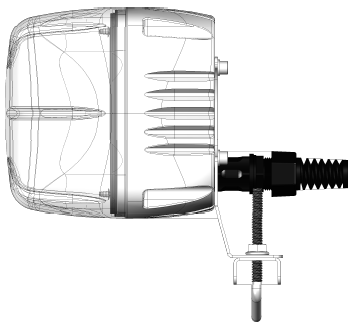

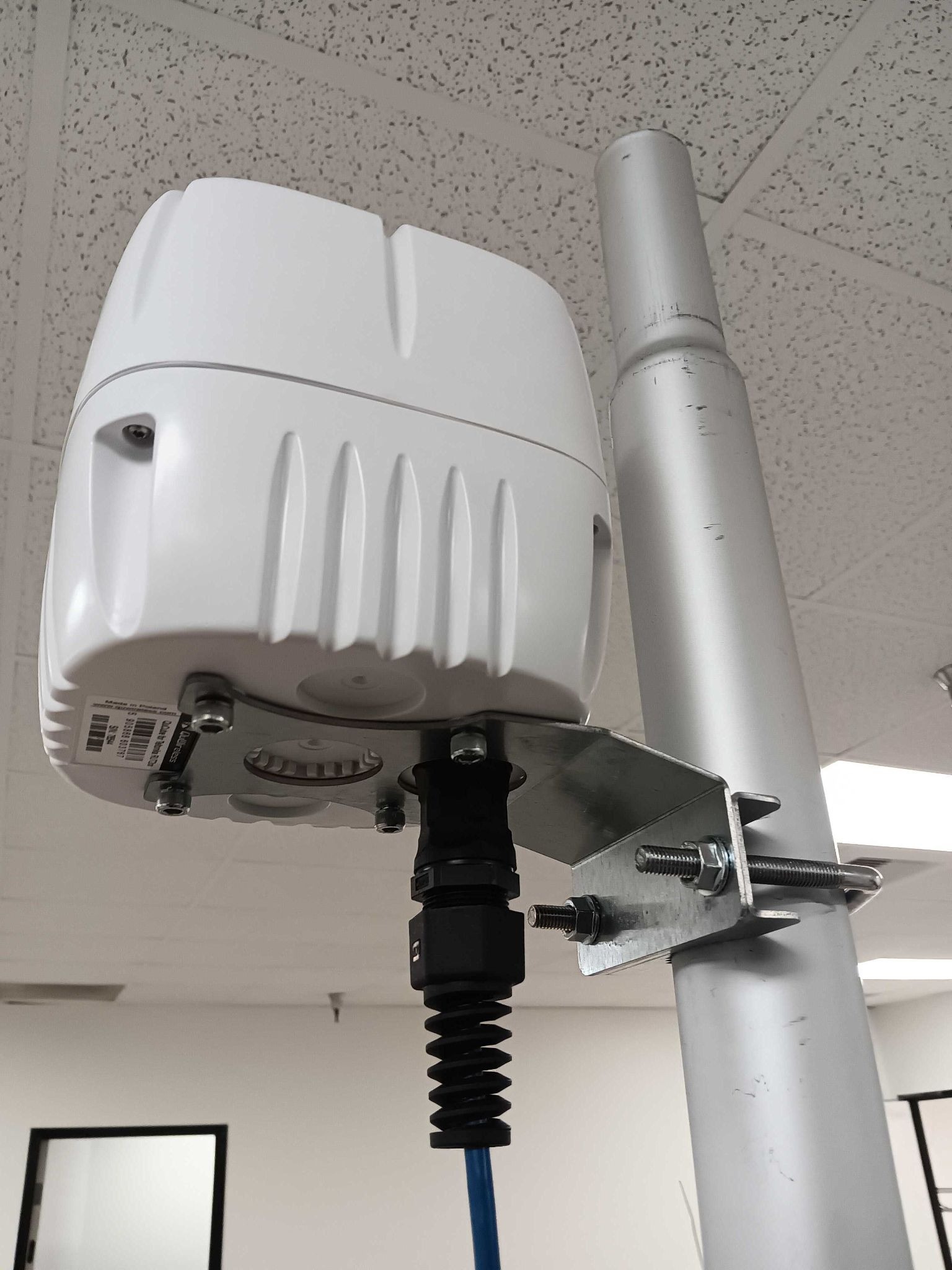

1. Para montaje en mástil, coloque la carcasa celular contra el mástil y asegure el soporte usando los pernos en U y tuercas suministrados; mantenga la carcasa vertical para que la superficie radiante frontal esté orientada hacia el área de cobertura.
2. Para montaje en pared, ancle el soporte usando anclajes/tornillos apropiados para pared.
3. Posicione la carcasa celular lo más alto posible con línea de vista despejada hacia la torre celular y hacia el área de equipos ButterflyMX; evite grandes estructuras metálicas directamente frente a la antena.

Paso 6 – Alimentación y Red

1. En el extremo interior de la conexión Ethernet, conecte el cable a la fuente de alimentación suministrada con el kit, siguiendo las etiquetas en el hardware de conversión PoE suministrado. No sustituya con un inyector o switch PoE no aprobado.
2. Conecte el puerto LAN/datos del hardware de alimentación suministrado al switch local o directamente al segmento de red designado de ButterflyMX.
3. Encienda el hardware de alimentación suministrado; espere de 2 a 5 minutos para que el RUT241 arranque y se registre en LTE, luego verifique los LEDs del enrutador.

Paso 7 – Verificación y Orientación

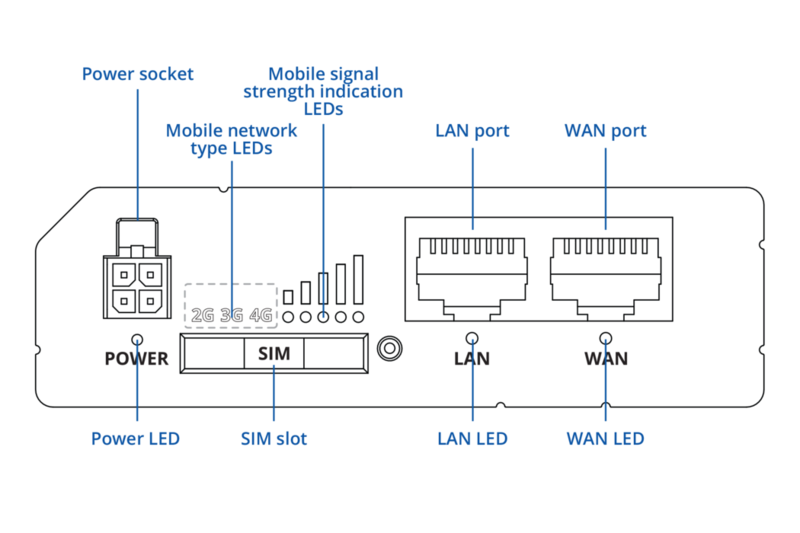

1. Verifique que el LED de alimentación del RUT241 esté encendido, el LED móvil/LTE esté encendido o parpadeando, y que los LEDs de señal muestren recepción.
2. Usando una laptop conectada al lado LAN/datos del hardware de alimentación suministrado:
   • Confirme que la laptop recibe una dirección IP.
   • Abra un sitio web público y realice una prueba de ping para confirmar el acceso a internet.
   • Anote el número de serie del enrutador y el estado de los LEDs, luego contacte al Soporte de ButterflyMX para confirmar que el enrutador esté en línea en RMS y revisar la calidad de la señal. Reposicione la carcasa si el Soporte reporta señal débil.

Referencia: https://www.quwireless.com/api/filemanager/files/products/Installation%20Guide/A240SUS_instalation-guide_v1.0.pdf
