Propósito

Esta guía explica cómo conectar dos lectores a una sola puerta usando un Controlador ButterflyMX de 2 puertas, utilizando el Puerto de lector 1 (Entrada), el Puerto de lector 2 (Salida) y el Relé 2 (Seco) conectado a REX 1.

Concepto importante

- Cada lector debe estar conectado a su propio puerto de lector
- La puerta es controlada por el Relé 1
- El lector 2 no controla directamente la puerta
- El Relé 2 SECO debe usarse para activar REX 1

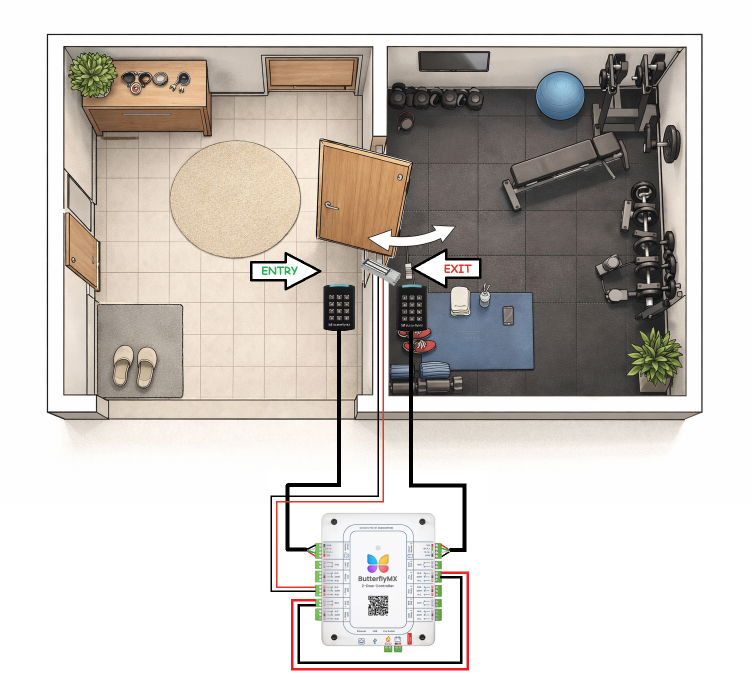

Arquitectura del sistema

Puerta:
Controlada por el Relé 1

Lector 1 (Entrada):
Conectado al Puerto de lector 1

Lector 2 (Salida):
Conectado al Puerto de lector 2
Usa el Relé 2 (Seco) para activar REX 1

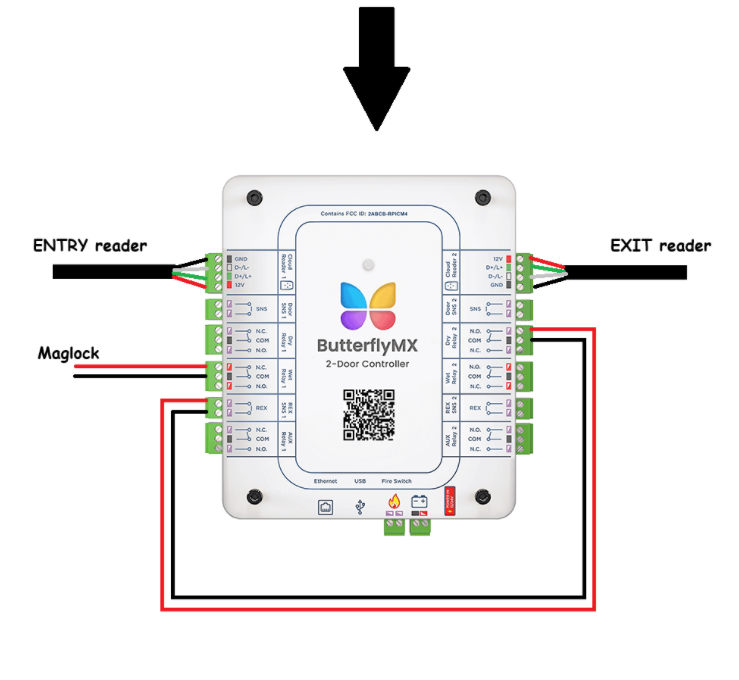

Resumen del cableado

Relé 2 SECO COM → REX 1
Relé 2 SECO NO → REX 1

Relé 1 COM HÚMEDO → Cerradura
Relé 1 NO o NC HÚMEDO → Cerradura

Procedimiento

1. Conecte el Lector 1 al Puerto de lector 1.
2. Conecte la cerradura de la puerta al Relé 1 (Puerta).
3. Conecte el Lector 2 al Puerto de lector 2.
4. Cablee el Relé 2 COM a REX 1.
5. Cablee el Relé 2 NO a REX 1.
6. Pruebe el Lector 1 para entrada.
7. Pruebe el Lector 2 para salida y verifique que la puerta se desbloquee.

Cómo funciona

El Lector 1 controla la puerta directamente mediante la lógica del controlador.

El Lector 2 activa el Relé 2, que cierra un contacto seco entre COM y NO.
Esto envía una señal a REX 1, simulando una entrada de Solicitud de Salida y desbloqueando la Puerta 1.

Solución de problemas

El Lector 2 no desbloquea la puerta: Verifique el cableado y la configuración del Relé 2.

La puerta solo se desbloquea desde el Lector 1: Verifique el cableado de REX 1.

No hay respuesta en REX: Revise las conexiones en los terminales y la continuidad.

Mejores prácticas

- Etiquete los lectores de entrada y salida
- Use cableado adecuado de bajo voltaje
- Mantenga el cableado organizado
- Pruebe todo el flujo de trabajo
- Documente la instalación
