Propósito

Esta guía explica cómo conectar un sensor de puerta (contacto de puerta) a un controlador ButterflyMX de 2 puertas usando la entrada Door SNS, y cómo el sistema utiliza esta entrada para la monitorización de la puerta y alertas.

¿Qué es un sensor de puerta?

Un sensor de puerta (contacto de puerta) es un dispositivo que detecta si una puerta está abierta o cerrada.

Consiste en:
- Un imán (montado en la puerta)
- Un interruptor de contacto (montado en el marco)

Configuración NO (Normalmente abierto):
- Puerta cerrada → circuito ABIERTO
- Puerta abierta → circuito SE CIERRA
Este cambio de estado es utilizado por el controlador para detectar la actividad de la puerta.

¿Para qué se usa?

Los sensores de puerta proporcionan monitorización en tiempo real del estado de la puerta y permiten:
- Detección de puerta abierta/cerrada
- Alertas de puerta mantenida abierta
- Detección de entrada forzada


Requisitos previos

- Controlador ButterflyMX de 2 puertas instalado y con alimentación
- Hardware de cerradura de puerta instalado y funcional
- Acceso a los terminales Door SNS
- Sensor de puerta (contacto seco NO)
- Cableado de bajo voltaje (se recomienda 18–22 AWG)

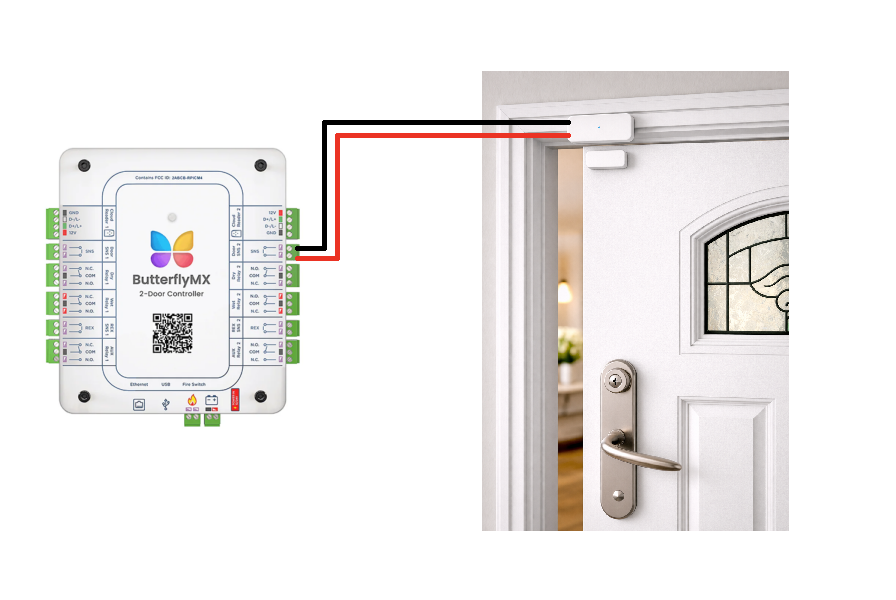

Resumen de cableado (Configuración NO)

Sensor de puerta COM → Door SNS del controlador
Sensor de puerta NO → Door SNS del controlador

Procedimiento

1. Localice el terminal Door SNS en el controlador.
2. Prepare el cableado usando cable de 18–22 AWG.
3. Conecte el COM del sensor al Door SNS del controlador.
4. Conecte el NO del sensor al Door SNS del controlador.
5. Monte el sensor en el marco y el imán en la puerta.
6. Asegure la correcta alineación cuando la puerta esté cerrada.
7. Asegure todas las conexiones.
8. Pruebe la detección de apertura/cierre de la puerta.

Cómo ButterflyMX usa el sensor de puerta

1. Alerta de puerta mantenida abierta:
Si la puerta permanece abierta más tiempo del configurado (por ejemplo, XX segundos), el sistema activa una alerta de puerta mantenida abierta.
Las alertas pueden enviarse por notificación por correo electrónico o mensaje SMS/texto.

2. Detección de entrada forzada:
Si la puerta se abre sin un evento de desbloqueo válido, el sistema detecta una entrada no autorizada o forzada.
Las alertas pueden enviarse por notificación por correo electrónico o mensaje SMS/texto.
